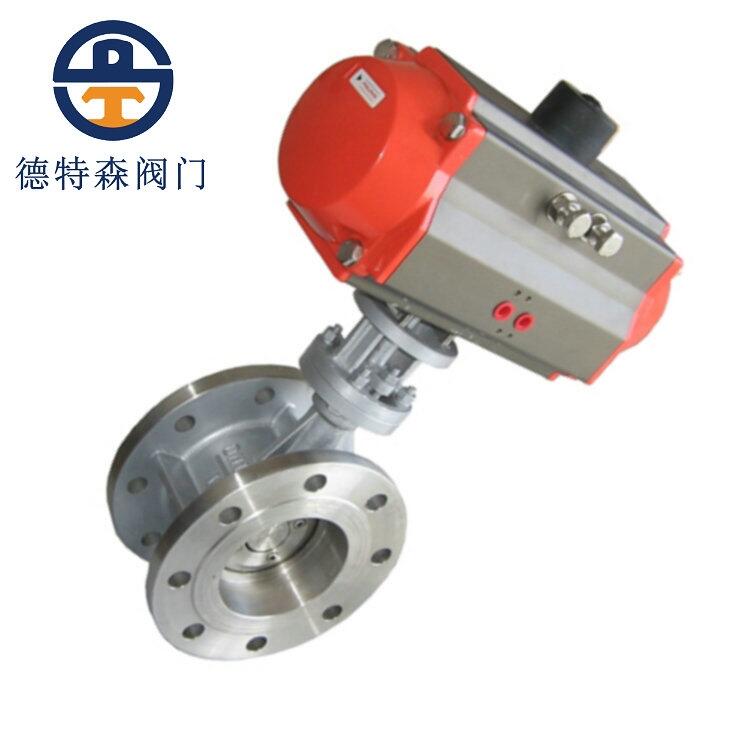

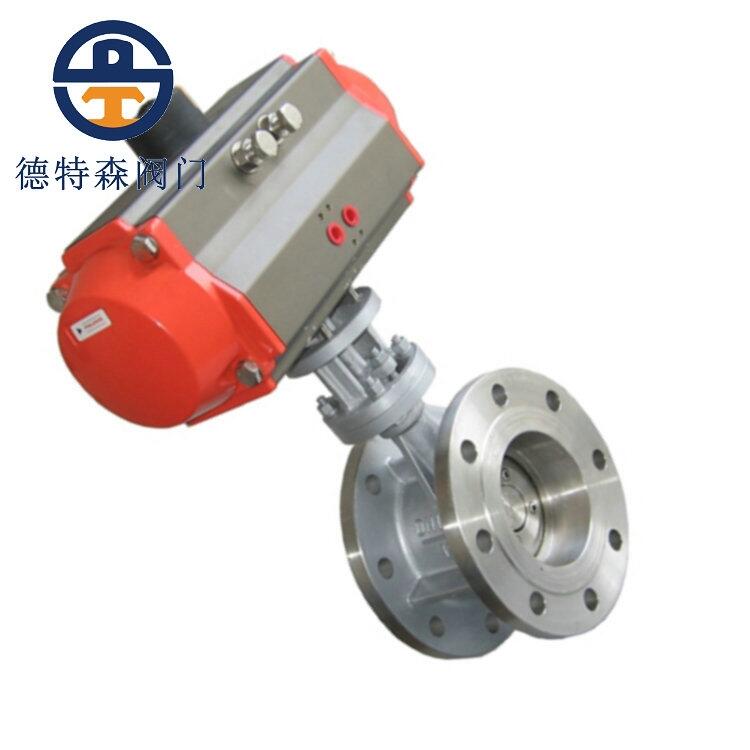

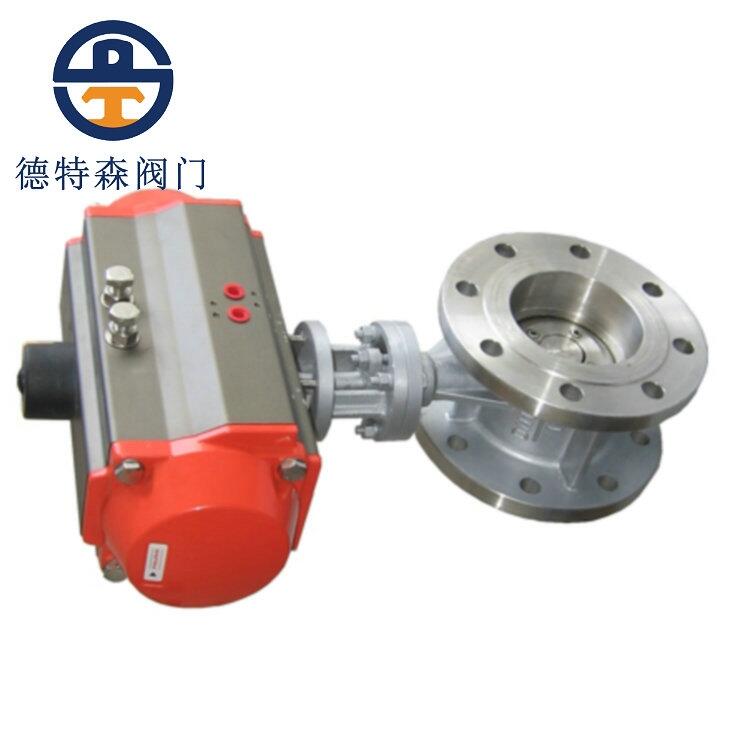

一、氣動不銹鋼蝶閥D643W-16C概述：

1、本閥體采用三偏心硬密封結構，閥座與蝶板幾乎無磨損，具有越關越緊的密封功能。

2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能。

3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．

4、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

5、氣動執行器有單作用及雙作用式及AW系列大口徑系列氣動執行器供用戶靈活選擇

二、D643W/D643H主要技術參數

公稱通徑DN（mm)	50～1200
公稱壓力PN（MPa)	0.6	1.0	1.6	2.5
密封試驗(MPa)	0.66	1.1	1.76	2.75
強度試驗(MPa)	0.9	1.5	2.4	3.75
適用溫度	碳鋼：-29℃～425℃ 不銹鋼：-40℃～425℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體介質等
泄 漏 率	符合GB/T13927-92標準
驅動方式	蝸輪傳動、電動、氣動、液動

三、D643W/D643H主要零部件材料及制造標準：

零件名稱	材料	制造標準	JB/T 8527-97
閥    體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼	法蘭標準	GB9113-2000
蝶    板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼	結構長度標準	GB12221-89
密 封 圈	不銹鋼、聚內脂、抗磨材料	檢驗標準	GB/T 13927-92
閥    桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼	制造標準	JB/T 8527-97
填    料	柔性石墨	法蘭標準	GB9113-2000

四、D643W、D643H-10/16/25/氣動對夾式硬密封蝶閥主要外形連接尺寸（單位：mm）：

公稱通徑(DN)	主要尺寸			法蘭尺寸和螺栓規格
				1.0MPa			1.6MPa			2.5MPa
	L短／長	H1	H	D	D1	n-Фd	D	D1	n-Фd	D	D1	n-Фd
50	108／150	350	112	165	125	4-18	165	125	4-18	165	125	4-18
65	112／170	370	115	185	145	4-18	185	145	4-18	185	145	8-18
80	114／180	380	120	200	160	4-18	200	160	8-18	200	160	8-18
100	127／190	420	138	220	180	8-18	220	180	8-18	235	190	8-22
125	140／200	460	164	250	210	8-18	250	210	8-18	270	220	8-26
150	140／210	555	175	285	240	8-22	285	240	8-22	300	250	8-26
200	152／230	760	200	340	295	8-22	340	295	12-22	360	310	12-26
250	165／250	830	243	395	350	12-22	405	355	12-26	425	370	12-30
300	178／270	895	250	445	400	12-22	460	410	12-26	485	430	16-30
350	190／290	950	280	505	460	16-22	520	470	12-26	555	490	16-33
400	216／310	1190	305	565	515	16-26	580	525	16-26	620	550	16-36
450	222／330	1255	350	615	565	20-26	640	585	16-30	670	600	20-36
500	229／350	1305	380	670	620	20-26	715	650	20-30	730	660	20-36
600	267／390	1340	445	780	725	20-30	840	770	20-33	845	770	20-39
700	292／430	1520	480	895	840	24-30	910	840	24-36	960	875	24-42
800	318／470	1710	530	1015	950	24-33	1025	950	24-39	1085	990	24-48
900	330／510	1810	580	1115	1050	28-33	1125	1050	28-39	1185	1090	28-48
1000	410／550	1960	650	1230	1160	28-36	1255	1170	28-42	1320	1210	28-56
1200	470/ 630	2250	760	1455	1380	32-39	1485	1390	32-48	1530	1420	32-56
