| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 河北華眾 | 型號 | DN0.3,2.5米 |

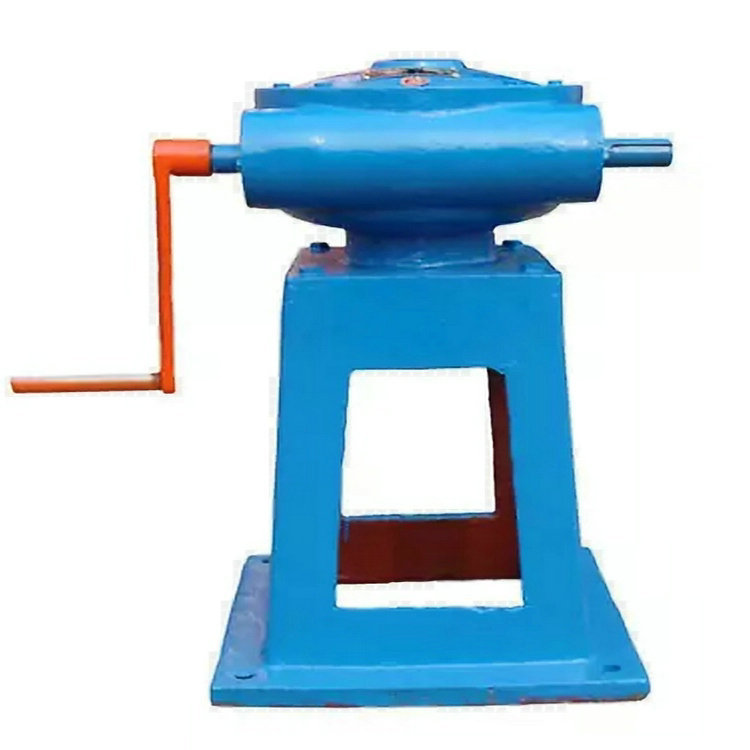

| 類型 | 螺桿式啟閉機 | 操作動力 | 人力 |
| 裝置形式 | 固定式 | 加工定制 | 是 |
| 材質 | 鑄鐵 | 啟閉力 | 50KN |
| 啟門高度 | 3 | 啟閉速度 | 1m,min |
| 電機功率 | 0.75kw,,5.5KW | 電源電壓 | 三相電 |
| 外形尺寸 | 450,480,560 | 重量 | 59kg |
| 產地 | 河北新河 | ||

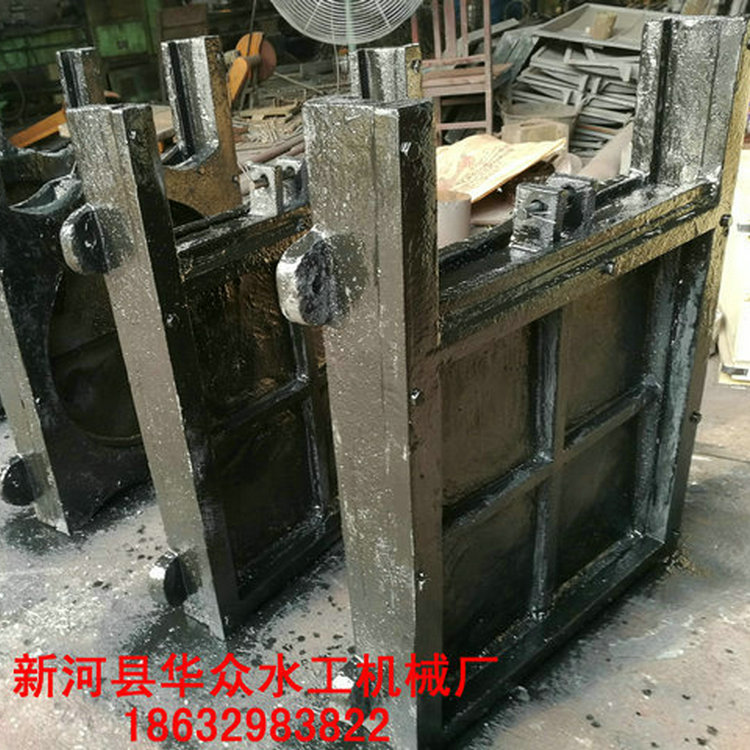

鑄鐵鑲銅閘門它采用獨特的外弧形設計，結構合理、受力均勻，采用優質灰口鑄鐵或球墨鑄鐵、不銹鋼制造，止水密封面鑲銅條或橡膠，并經精密加工后配研，達到平面接觸密封，密封性能好，當密封止水性能下降時，可通過楔塊裝置的調整加以解決。1.鑄鐵鑲銅方閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。4.品種規格齊全，適應性廣。5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。
1.5m圓鑄鐵閘門定做（同阿里店鋪）華眾水工鑄鐵鑲銅閘門加工流程：1.鑄件生產出來后放置3天以上，觀察鑄件形變情況，對外觀進行測量，是否有大面積氣孔、貫穿性空洞，如果出現將廢棄鑄件。2.對鑄件進行除砂除銹處理，用金剛砂通過高壓泵對鑄件外面進行噴砂除銹作業，使閘門外觀更加整潔，同時對閘門是否結實牢靠進行了。3.對門板和門框進行精加工，對門板的止水面、斜鐵、吊耳安裝處進行加工。對門框的止水面和壓板條處進行加工。將需要加工的地方銑成光滑、平整的面。4.閘門組裝，將門板和門框進行組裝，觀察貼合面是否嚴緊，縫隙過大須重新加工，避免后期出現漏水情況。若果貼合嚴緊，在貼合面涂抹黃油，，是閘門滑道力減小。安裝壓板條、壓塊、吊耳。5.閘門組裝完成后放置24小時后，用卡尺對密封面進行塞察，觀察止水面是否出現形變而出現明顯縫隙。防止閘門后期使用出現漏水現象。6.檢測過后的閘門隨機進行抽查，安裝在試水渠道上，進行閘門抗壓力實驗，水壓一般設置在3-5米，靜置5個小時后觀察閘門滲水情況（SL 545-2011規定：鑄鐵閘門滲透量不大于0.11L/sm2；），分析閘門是否合格。7.閘門完成實驗后進行噴涂防銹漆、面漆、覆膜、包裝，等待發貨。鑄鐵鑲銅閘門就是在鑄鐵閘門加工完畢的基礎上，在止水面鑲?cè)脬~條。止水面鑲銅可以起到止水面防銹作用。同時銅條質地較軟，可以更好的起到止水嚴密以及減小力的作用。鑄鐵鑲銅閘門在污水處理廠和雨水泵站使用較多。 1.5m圓鑄鐵閘門定做（同阿里店鋪）華眾水工鑄鐵鑲銅閘門是根據先進結構和工藝，而進行改進的一種給排水及污水處理的設備。鑄鐵鑲銅閘門是閘門的一種，在閘門門框止水面鑲?cè)脬~條，起到防銹耐腐蝕的效果，同時因?yàn)殂~條質地較軟，可以更好的起到密封止水的作用。主要用于給排水、防汛、灌溉、水利、水電工程中，用來截止、疏通水流或起調節水位的作用，根據通用和美國AWWA設計生產。閘門外形有圓形、方形、單向止水和雙向止水幾種，可根據客戶工況加工定制。
1.型號與規格：方閘門：明桿式 ZMF DN200～DN2500mm2.鑄鐵鑲銅方閘門主要性能指標： a）閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。 b）密封面每米長度滲水量：正向≤0.7L/min ·m 反向≤1.25L/min ·m c）公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa。 d）工作環境：溫度-20℃～120℃ 濕度：95% 工作介質：水與污水PH值：5～10 e）安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。 f）最大工作水頭：單向受壓：正向：10m 反向：5m 雙向受壓：均為10m g）啟閉速度：不小于0.2m/min，不大于1.5m/min。 h）閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。手電兩用下開式鑄鐵鑲銅閘門（SFZ）手電兩用下開式鑄鐵鑲銅閘門（SFZ）一、供貨范圍： 1、裝配完整的鑄鐵鑲銅閘門（閘板、閘框、閘桿、楔緊裝置、密封座、吊耳等）及配套手電兩用啟閉機。 2、所有連接螺栓、地腳螺栓。
二、產品技術性能說明 1、閘門的設計、制造、檢驗和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。 2、閘門為下開式明桿鑄鐵鑲銅閘門，其向上為關，向下為開。閘門附壁式安裝，閘門門框通過混凝土二次澆灌固定，方便、可靠。 3、閘門鑄件經時效處理，消除鑄件的內應力，穩定組織結構，改善鑄件的機械性能，保證閘門在運輸和安裝過程中不變形。 4、閘門在設計時保證閘板、閘框在正常厚度基礎上留有2mm的腐蝕裕度，確保閘門使用壽命長。 5、閘板、閘框的設計按最大工作水頭，其拉伸、壓縮和剪切強度的安全系數大于5， 撓度確保小于構件長度的1/1500 。
6、導軌按最大工作水頭設計，其拉伸、壓縮和剪切強度的安全系數大于5。中小口徑閘門的導軌與門框澆注成一體，大口徑閘門的導軌左右對稱布置用螺栓及定位銷與門框二側端部連接，保證受力后不斷裂與脫落。 7、閘板上端的吊耳與閘板相連。中小口徑閘門的吊耳與門板澆注成一體，大口徑閘門的吊耳用螺栓及定位銷與門板連接，吊耳的受力點位于閘板中心線，在最大水頭啟閉時，其拉伸壓縮和剪切強度的安全系數大于5，吊耳厚度設計比國家標準規定的厚度大，能保證受力后不斷裂與拉脫。吊耳與絲桿通過銷軸連接，增大銷軸直徑確保銷軸受力后不變形。 8、閘門密封座采用銅合金密封條精密加工而成，密封座板厚為10mm，密封工作表面無劃痕、裂紋和氣孔等缺陷。 9、經過精密加工和組裝，閘框密封面與閘板密封面間隙小于0.1mm。閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。 10、良好的產品質量能保證閘門在最大工作水頭時，正向密封泄漏量≤0.7L/min.m，反向密封泄漏量≤1.25L/min.m (密封長度)。 11、閘桿采用不銹鋼制成，閘桿的設計按最大工作開閉力，其拉伸壓縮和剪切強度的安全系數大于2。閘桿的傳動螺紋設計為梯形螺紋，傳動靈活可靠。當螺桿細長比（提升桿長度/螺桿外徑）4H/d＞200時要設置軸導架來穩固螺桿的正常運行，軸導架距閘門吊耳距離大于閘門最大開啟度。12、雙向受壓閘門結構如下： （1）為防止反向受壓時門體與門框的間隙增大，增加上下楔塊，確保門體與門框密封間隙小于0.1mm，滲漏量控制在最大反向水頭時滲漏量≤1.25L/min.m，上下楔塊的數量根據閘門大小而定。 （2）閘門的門體結構考慮了反向受壓時門體的承壓力，結構調整的幅度根據閘門規格大小確定。 （3）為加強閘門與墻體聯結的牢固性，增加連接螺栓的數量。三、主要零部件材質 1、門體：鑄鐵HT200 2、門框：鑄鐵HT200 3、導軌：鑄鐵HT200 4、楔座：鑄鐵HT200 5、密封面：銅合金ZCuSn5Pb5Zn5 6、楔塊：銅合金ZCuSn5Pb5Zn5 7、傳動螺母：銅合金ZHMn58-2-2 8、傳動絲桿：不銹鋼2Cr13 9、絲桿護罩：不銹鋼304
四、安裝及調試說明 1、安裝注意事項 閘門框安裝的好壞，直接關系到運行效果，安裝時要做到下列三點： （1）閘板和啟閉機的軸線對正。 （2）啟閉動作靈活，不使閘板、螺桿、軸導架和啟閉機等承受額外的力。 （3）使閘板運行時檢修、調整方便。 2、安裝步驟要求 （1）用地腳螺栓將閘門框初步緊固在混凝土墻上，用吊鉛垂線方法測定垂直度。 1）調整地腳螺栓的螺母位置，校正前、后的歪斜度。 2）改變地腳螺栓的位置，校正左、右的歪斜。 （2）調整好閘門框垂直度以后，將地腳螺栓與鄰近的預埋鋼板焊固。（3）門框安裝處的混凝土墻面要鑿毛，使二次灌漿能與原墻面粘牢。 （4）在閘門框和混凝土墻面之間用膨脹水泥砂漿填實，厚度為50毫米左右。用普通水泥砂漿時要添加膨脹劑。 （5）安裝時應檢測閘板和閘門框間的密封圈間隙，間隙可用塞規來測定。若某一局部間隙過大，則表示閘板或閘門框已有變形，必須返修。 3、調試說明 （1）閘門鉛垂線與閘孔中心線要求重合，允許平行位移≤10～20mm。 （2）閘門密封面應位于同一鉛垂面上，并與安裝平面平行，閘門垂直中心線與鉛垂線小于1/1000。 （3）啟閉機底座與土建結構之間通常采用預埋螺栓或預埋鋼板兩種方式，因預埋鋼板安裝方式對土建要求不高，故被較多采用。 （4）閘門與啟閉機總體聯接好后試搖或點動啟閉機，檢查啟閉過程是否松動、靈活。如有卡阻現象，應調整啟閉機位置，當感到輕松靈活后，方可將啟閉機底板與預埋鋼板焊接牢固。
