| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | SAKI |
| 類型 | 光學檢測儀 | 加工定制 | 是 |
| 用途 | 檢測機 | 電源 | 220 |
| 功率 | 700VA | 外形尺寸 | 700,1120,1368 |
| 重量 | 950KG | 產地 | 日本 |
東莞市景瀚實業有限公司主營二手AOI檢測機 光學檢測機 3DAOI SMT外觀檢測機 出租出售業務，公司經營20余年，擁有龐大的渠道和資源，專業的售后服務，自有工業園設備展廳，可為客戶提供優質成色新，性價比高的二手AOI檢測儀，客戶終生享受服務，故障2小時響應，24小時排除，誠信經營，是您信賴的光學檢測機廠商！
系統規格
型號
BF-3Di-L1
BF-3Di-Z1
BF-3Di-D1
支持的電路板
LL 尺寸
XXL 尺寸
雙軌
水平解析度
18 μm
高度分辨能力
1 μm
往返精度
2um (3 σ ) 以下(*1)
檢查基板尺寸范圍
50 x 60 -
460 x 510 mm
50 x 60 -
686 x 870 mm
50 x 60 -
460 x 510 mm
（Single 傳送時）
50 x 60 -
320 x 510 mm
（Double 傳送時）
基板厚度范圍
0.6 - 5.2 mm
基板平整度
+/- 2 mm
基板上下凈高
基板上方 : 40 mm, 基板下方 : 40 mm
部件旋轉檢查
可查 0 - 359°旋轉部件 (單位為 1° )
主要檢查項目
缺件，偏移，側立，立碑，倒置，極反，連錫，無錫，少錫，虛焊，元件翹起，焊接異常
攝像機 (圖像處理)
CMOS 區域攝像機
照明
4向投射和多段環形照明
FOV大小
大小 36 x 36 mm
圖像讀取時間
390 ms/FOV
基板交換時間
約 5 秒
傳送方式
扁平皮帶
軌道高度
880 ～ 965 mm
軌道寬度調整
自動
操作系統
Windows 7 (英文版)
東莞市景瀚實業有限公司接受全二手AOI檢測機 光學檢測機 3DAOI SMT外觀檢測機的出租出售等業務，歡迎來電洽談
任意位置的3D切圖檢視
在生產檢查界面，可以隨時對需要檢視的元件進行圖像 3D 顯示切片。

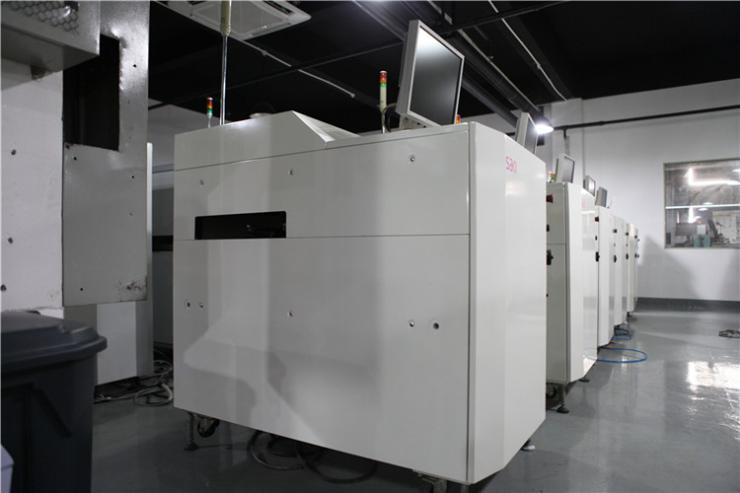

BF-3Di 系列智能光學檢測設備采用了 SAKI 自主開發的光學式高度測量技術，經過一流企業苛刻制造要求檢驗，并經過實際生產驗證的，成為市場上非常成熟可靠的在線 3D AOI。
通過選配不會降低生產能力的四向側視攝像頭（4D），并加以強大的線掃描 2D 和 3D 檢查功能， 實現了所有檢查項目的全面覆蓋。即使是底部引腳的QFN，J 型引腳的連接器也能輕松自如的自動完成所有檢查項目。
