| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 臺灣亞崴 | 工作形式 | 銑 |
| 類型 | 龍門加工中心 | ||

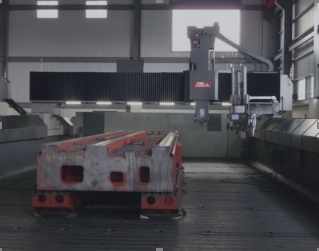

??臺灣亞威 亞威機電秉持龍門世家所代表的成熟制造能力與創新研發技術，亞崴 LG 系列天車式龍門型加工中心機，運用天車式結構獨具之優勢，結合專利 “橫梁下垂調整機構”與大馬力、高剛性等特性，提供您超大型工件全方位的加工對策。并因此廣為航太、造船、能源以及工具機產業所采用。LG 系列另可選配自動交換頭庫與立臥換刀系統成為五面加工機，更為彈性的加工能力可充分符合您今日與未來的各種加工需求。
??系列化之產品線，規格齊全。搭配高性能自制附加頭模組與自動頭庫、立臥換刀系統，提供高附加價值大型工件之產出能力.png)
??模組化之齒輪式或內藏式主軸設計，提供不同的切削特性，符合多樣化的加工需求
??2,500 kg/m2 重負荷固定式工作臺，滿足重型工件的各種加工需求
??落地式刀庫配置于機臺后側，換刀迅速且操作與維護更為方便
??大型分離式水箱與工作臺兩側之螺旋卷屑器，方便人員維護，提高切屑移除效率并確保冷卻效能
??天車式結構設計提供極佳且穩定之動態精度。同時占地面積較定柱式機型減少 40% 以上
??高剛性結構
??結合模組化設計理念與專利技術，提供 LG 系列商品化超大型加工機之能力，并領先臺灣業界推出 7,000 mm 橫梁之超大型加工中心機“ LG-20070 ”.jpg)
??重負荷工作臺采高剛性雙層結構設計，承載重型工件不易變形。而落地式設計可使得工作臺與地基緊密的結合，有效抑制切削震動，確保加工精度
??.jpg)
模組化 X 軸
??工作臺、側柱等結構皆采模組化設計，X 軸行程可依需求彈性加長，滿足各種超大型工件之加工需求
??X 軸采用亞崴伺服同動控制技術，可確保之動態精度
??橫梁下垂調整機構 ( 專利 )
??有效克服物理極限，降低 7,000 mm 以上超大跨距橫梁之自重變形，確保之加工精度
.jpg)
??所有結構件皆透過 FEM 有限元素分析，具有設計化，結構輕量化等優點，確保整機結構剛性
??橫梁、側柱皆采高剛性結構設計，且橫梁與滑座接觸面經過精密手工鏟花程序，確保組裝精度、結構強度及均衡負載.jpg)
??Z 軸采用重負荷滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升
??X 軸行程 4 m / 5 m 之機型 采用大尺寸雙導螺桿、雙伺服馬達及雙線性光學尺同步控制驅動，將同動誤差降至低，確保動態精度
??X 軸行程 6 m 以上之機型 采用專利無背隙齒輪齒條結構搭配 1μm 高解析度之線性光學尺，確保極致的動態精度
??LG-30 系列 天車式龍門型加工中心機
| 重要諸元 | |||||
|---|---|---|---|---|---|
| X 軸行程 | 4,000 mm | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm |
| Y 軸行程 | 3,000 mm | ||||
| Z 軸行程 | 1,000 mm | ||||
| 主軸鼻端至工作臺面距離 | 200 ~ 1,200 mm | ||||
| 雙柱間距離 ( 加擋水板 ) | 3,800 mm ( 3,500 mm ) | ||||
| 工作臺 | |||||
| 工作臺尺寸 ( X 方向 ) | 4,000 mm | 5,000 mm | 6,000 mm | 8,000 mm | 10,000 mm |
| 工作臺尺寸 ( Y 方向 ) | 2,800 mm | ||||
| 工作臺載重 | 2,500 kg/m2 | ||||
| 主軸 | |||||
| 主軸馬達 ( 連續 / 30 分 ) | 22 / 26 kW ( 30 / 35 HP ) | ||||
| 主軸轉速 |
4,000 齒輪式主軸 ( 標準 )
??5,000 / 6,000 齒輪式主軸 ( 選配 ) ??6,000 / 8,000 內藏式主軸 ( 選配 )
|
||||
| 主軸內孔規格 | BT50 ( 7 / 24 ) | ||||
| 三軸進給 | |||||
| X 軸快速進給速率 | 12 m/min. | 10 m/min. | 20 m/min. | 20 m/min. | 20 m/min. |
| Y 軸快速進給速率 | 15 m/min. | ||||
| Z 軸快速進給速率 | 10 m/min. | ||||
| 切削進給速率 | 10 m/min. | ||||
| 刀庫 | |||||
| 刀庫容量 | 32 | ||||
| 直徑 / 鄰刀空 | O 127 / 215 mm | ||||
| 長度 | 350 mm | ||||
| 重量 | 20 kg | ||||
| 精度 | |||||
|
定位精度
??( JIS B 6338 )
|
± 0.015 mm / 全長 | ||||
|
定位精度
??( VDI 3441 ) / 全長
|
P = 0.025 mm | P = 0.030 mm | P = 0.035 mm | P = 0.040 mm | P = 0.050 mm |
|
定位精度
??( VDI 3441 ) Y / Z 軸
|
P = 0.025 mm / 全長 | ||||
|
重現精度
??( JIS B 6338 )
|
± 0.003 mm | ||||
|
重現精度
??( VDI 3441 )
|
Ps = 0.018 mm | Ps = 0.022 mm | Ps = 0.026 mm | Ps = 0.030 mm | Ps = 0.038 mm |
|
重現精度
??( VDI 3441 ) Y / Z 軸
|
Ps = 0.020 mm | ||||
| 一般規格 | |||||
| 電力需求 | 220 ± 10 % | ||||
| 氣壓需求 ( 少 ) | 5 ~ 8 kg/cm2 | ||||
| 油壓箱容量 | 120 liter | ||||
| 潤滑油箱容量 | 6 liter | ||||
| 切削液容量 | 1,100 liter | ||||
