| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 重慶朗動 | 型號 | YT15000-12,15KW |
| 加工定制 | 是 | 類型 | 永磁同步電機 |
| 額定電壓 | 380V | 額定功率 | 15kw |
| 額定電流 | 25.5A | 額定轉速 | 500r |
| 最大轉速 | 3000r | 額定轉矩 | 287 |
| 工作形式 | 連續 | 最大加工長度 | 80 |
| 最大加工寬度 | 60 | 適用范圍 | 皮帶機,輸送機,刮板輸送機,磨機,破碎機,真空泵, |
| 整機重量 | 100KG | 外形尺寸 | 80,60 |
| 產地 | 重慶 | ||
三
CY、CYD、TY、FTY、YT、YX、TYZD、TYBZ、TYCX等系列高效稀土永磁同步三相異步電機：該系列產品的效率指標達到GB 30253-2013《永磁同步電動機能效限定值及能效等級》的1級標準，達到同類產品的國際先進水平。
該系列產品為全封閉、自扇冷結構。具有設計新穎、結構緊湊、造型美觀、效率和功率因數高、起動轉矩性能好、噪聲低、振動小、運行安全可靠、高效節能等優點。

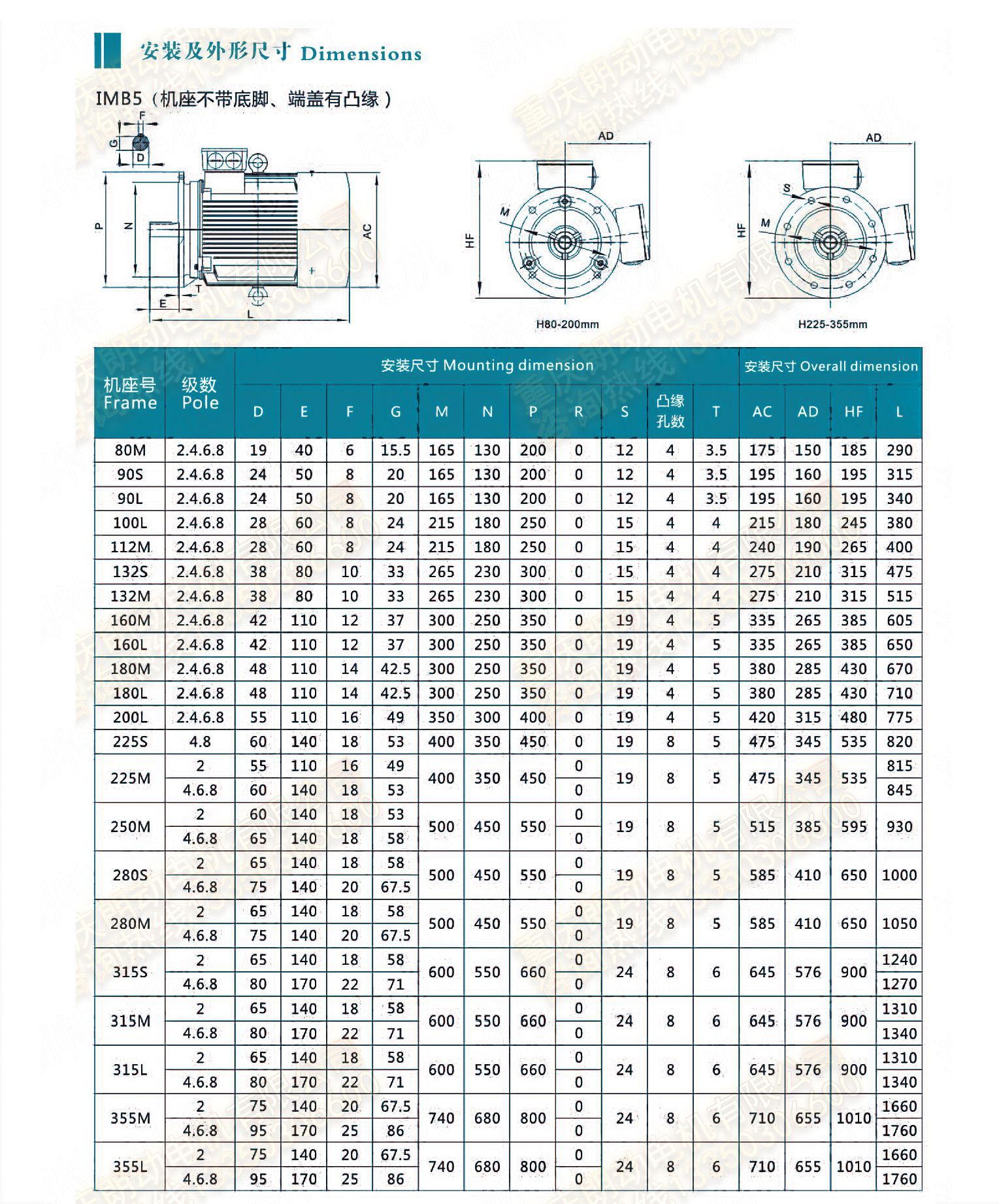

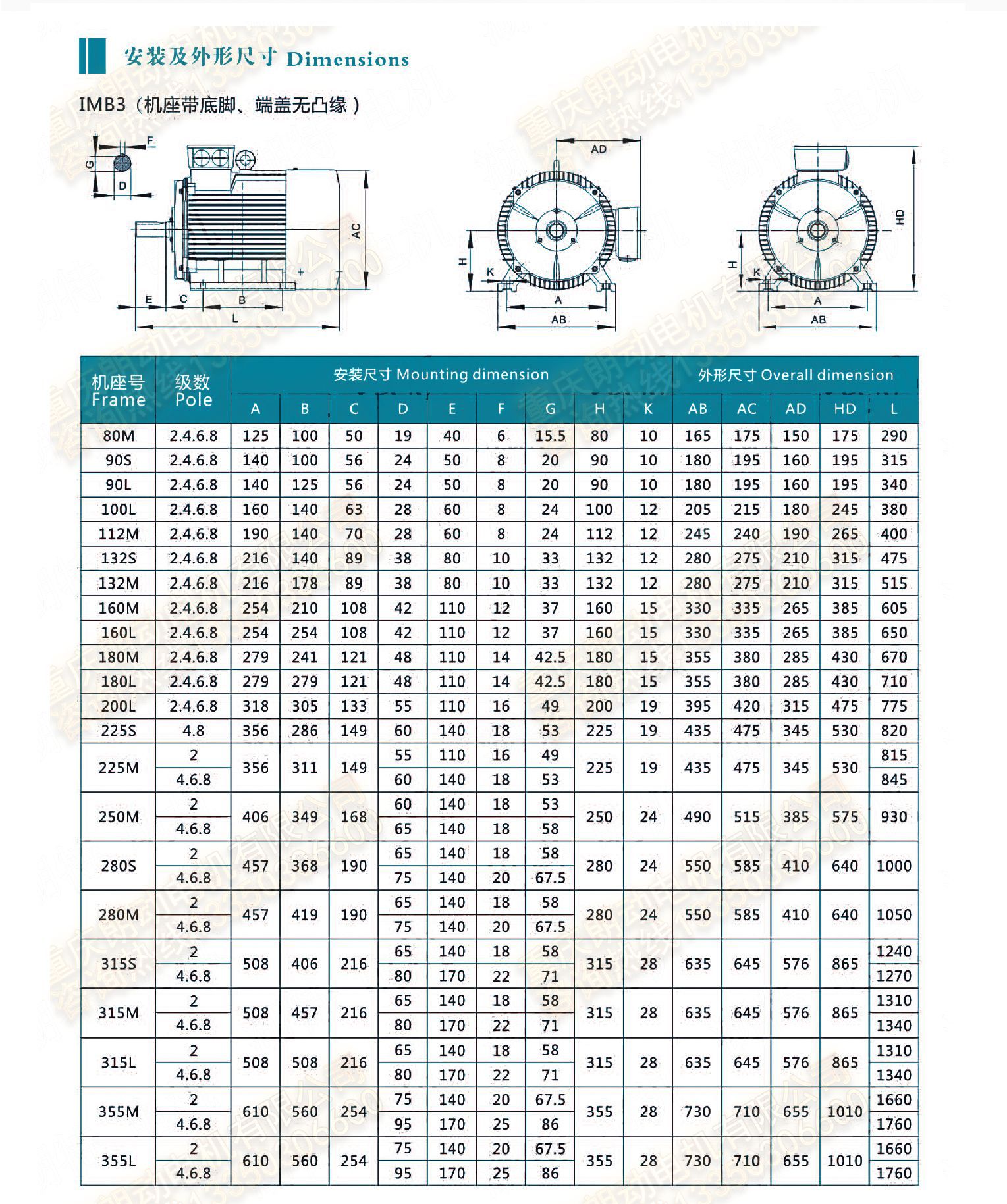

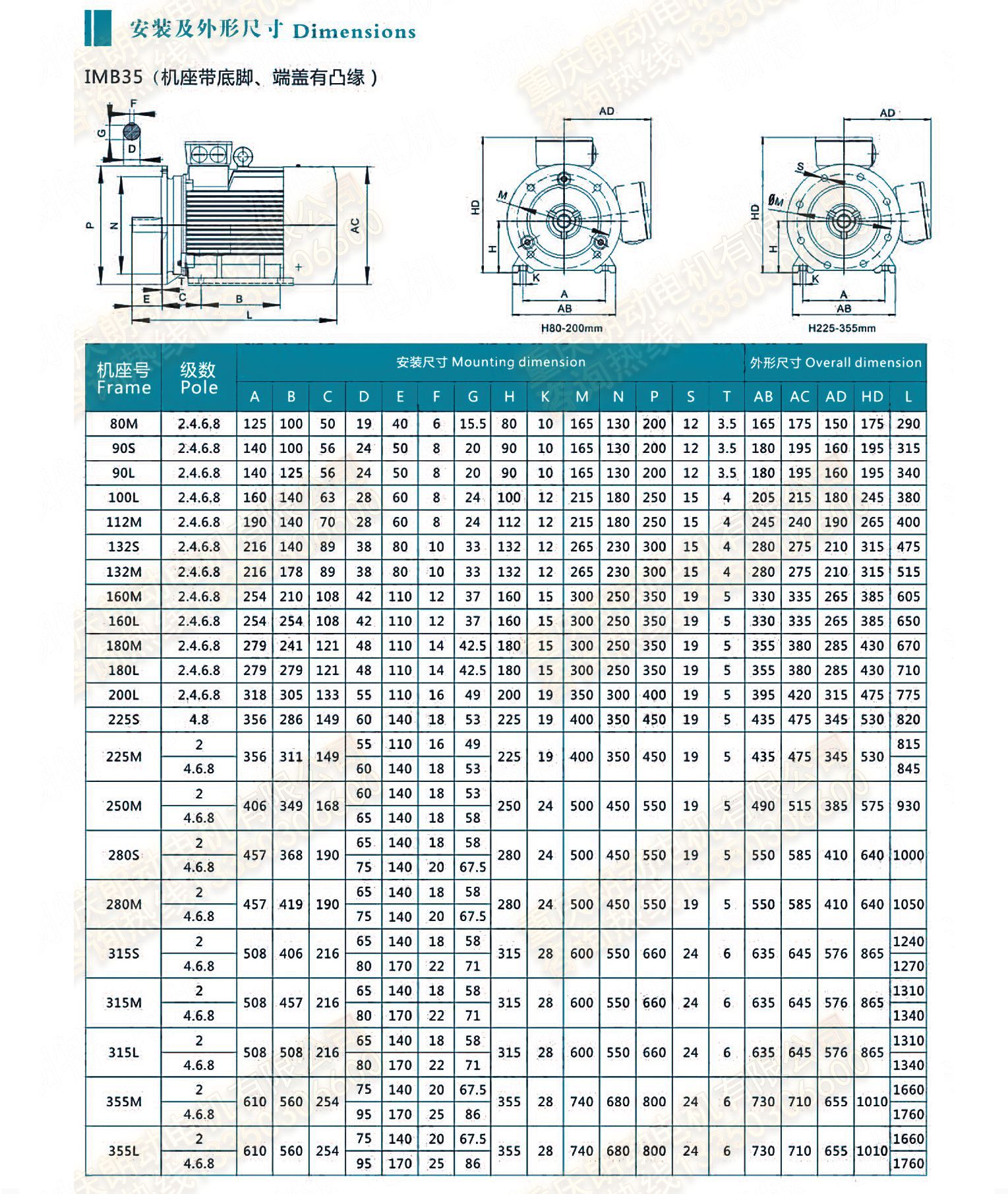

該系列產品機座范圍90～355，功率等級和安裝尺寸完全符合國際電工委員會（IEC）標準。電動機采用F級絕緣，機座號H180以上有注排油裝置，如用戶要求可帶定子測溫，工作方式為S1，冷卻方式為IC411，外殼防護等級為IP54，并可同時生產“W”戶外、“TH”濕熱帶、“WTH”戶外濕熱帶、“W（F1～ F2）”防腐型（F1為中等防腐蝕，F(xiàn)2為強防腐蝕），電機的散熱片呈垂直及水平分布，電機接線盒位置（按機座號）分為機座側面及頂部?jī)煞N結構（見安裝及外形尺寸圖）供用戶選擇使用（用戶不特別注明時，接線盒在右側面）。
該系列產品額定頻率為10~50Hz，額定電壓為380V或660V，具有自起動能力，亦可變頻起動，變頻起動后可以實現并網切換，在25%-120%負載范圍內，相對于同規格異步電動機均具有更高的效率，更寬的經濟運行范圍，具有顯著的節能效果。電機溫升低，在額定負載下，電機的溫升為30-50K。
該系列產品可完全替換Y2、Y3等系列低壓異步電機，也可以根據用戶需求加大功率密度，進行降機座號設計。
一、永磁同步電機用途
工業配套：工業驅動裝置，如紡織機械，減速機配套，水泵配套，風機配套，礦采業設備等以及材料加工系統，自動化設備，機器人等；
交通運輸：電車，飛機輔助設備，艦船等；
航天領域：火箭，飛機，宇宙飛船，航天飛機等；
國防領域：坦克，潛艇，飛機等；
工業發電：風力發電，余熱發電，水力發電，內燃發電機組用發電機以及大型發電機的副勵磁機等。
配套機械：皮帶機、輸送機、刮板輸送機、磨機、破碎機、真空泵、閉冷泵、循環水泵、升壓泵、漿液循環泵、漿液泵、排液泵、補水泵、排水泵、油泵、空冷島冷卻風機、冷卻塔冷凝風機、送風機、引風機、氧化風機、排煙風機、增壓風機、空氣壓縮機、排粉機等等。
二、永磁同步電機為什么節能？
答：結構優越：轉子上使用了永磁體，無勵磁損耗，無電刷和滑環之間的磨擦損耗和接觸電損耗。
功率因素高：永磁電機在正常運轉時，轉子轉速和定子磁場轉速一致，轉子鼠籠條上沒有電流，定子上感應電流減小，因此功率因數高。具有較寬的經濟運行范圍：永磁同步電機負載發生變化，功率因素一樣可以在0.9以上。
效率高：能夠達到國家二級能效，部分規格達到一級能效。
三、永磁同步電機的節能效果如何？
答：根據設備的工況不同，節能效果在5%-50%之間。
四、永磁同步電機的優點
1、取消了勵磁系統損耗，提高了效率；
2、取消了勵磁繞組和勵磁電源，結構簡單，運行可靠；
3、稀土永磁電機結構緊湊、體積小、重量輕；
4、電機尺寸和形狀靈活多樣.
