八路開關量無線實時傳送，接收模塊的繼電器輸出與發射模塊的開關輸入實時關聯，即發射模塊輸入開

關閉合，接收模塊相對應的輸出繼電器同步閉合，發射模塊輸入開關斷開，接收模塊的相對應輸出繼電

器同步斷開，各個通道互相獨立。用戶無需編程，無需現場布線就可以達到遠程控制的目的。廣泛應用

于工業遙控器、工業現場監控、水廠自動化等項目。

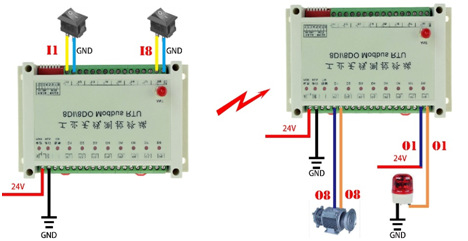

一、KYL-808應用圖

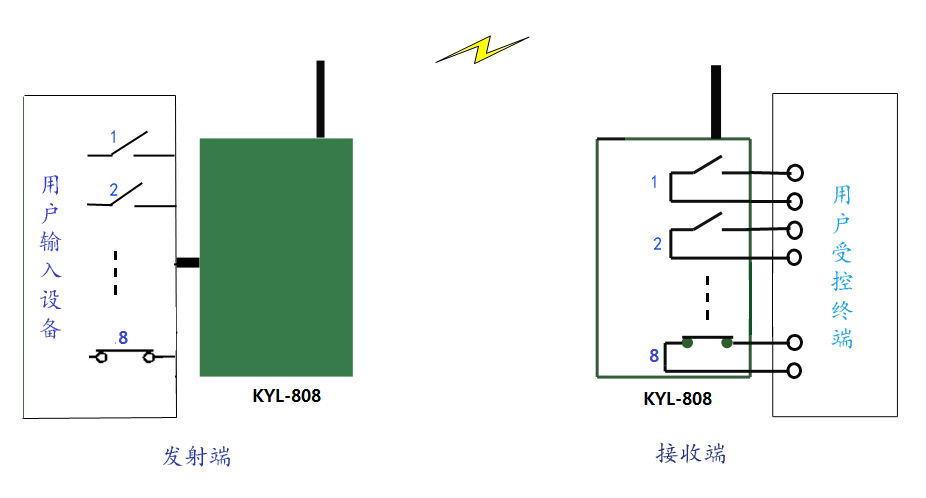

二、KYL-808連接示意圖

無線水泵自動控制

無線聲光報警燈

工業遙控器、工業現場監控

無線小車控制

水廠自動化

交通自動化控制

環境監測系統

石油管道監控系統

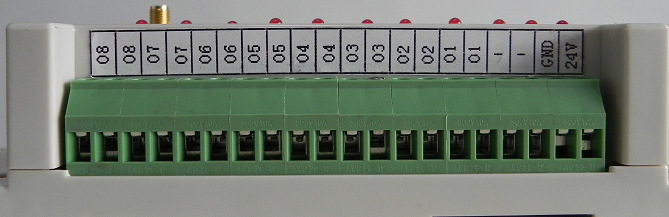

1、八路繼電器輸出，帶負載能力達220V/5A，兩個相同的Ox（x=1，2，3，4，5，6，7，8）代表一組繼電器的兩個觸點

                        圖一：COM1-開關輸出及電源接線端子

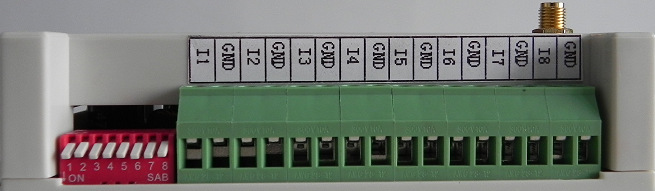

2、八路開關輸入，支持無源及有源輸入。

     無源輸入時，只需在Ix（x=1，2，3，4，5，6，7，8）及GND之間接入一個開關或者按鈕，開或者斷的狀態將被發送到
遠端輸出模塊，并被輸出。

    有源輸入時，用戶需在Ix（x=1，2，3，4，5，6，7，8）端子輸入一個高或低電平，高電平對應斷開，低電平對應閉合。
注意無電平輸入時，接收端輸出斷開。

                 圖二：COM1-開關輸出及電源接線端子

1、電源指示燈-PWR：上電常亮

2、數據指示燈-T/R：每秒閃動一次，表示模塊運行正常

3、運行指示燈-RUN：模塊每進行數據發射/接收時，指示燈閃爍

4-7：開關輸出狀態指示D1-D4：指示燈亮，表示相應的輸出通道閉合，反之?dāng)嚅_

2、碼開關DIP5-8對應工作模式選擇

使用提示：

    *用戶一般使用輸入變化觸發發送模式即可，即DIP7-ON

    *為避免同一遙控范圍有兩套以上系統同時工作時發生沖突，不同系統的模塊應選用不同信道（工作頻率）

    *定時模式下，必須一臺是主機，一臺是從機

    *拔碼位置改變后，必須重新上電才能生效

1、給模塊安裝天線。

2、按照使用需求，根據上述說明設置好拔碼開關，連接相應的開關輸入、開關輸出設備。

3、連接電源（12-30V），打開電源開關，電源要求輸出電流能達到500mA以上。

4、至此，模塊的輸入就能控制另一只模塊的輸出了。

5、模塊雙向傳輸，即一只模塊在作為輸入的同時，還可以作為受控輸出，反之也可。

6、在同一遙控范圍內使用兩套以上遙控系統，應該選用不同的工作頻率以避免相互干擾。

工作模式詳細說明

1、觸發模式

開關輸入狀態發生變化，將觸發開關量模塊發送本地開關量狀態。此模式傳輸速度快，實時性好，
因?yàn)橹挥虚_關輸入狀態發生變化才會發射，所以能耗較小。

2、定時模式

   定時模式下，一臺主機，另一臺必須為從機。主機每秒跟從機同步一次，即主機每秒把本機的開關狀
態傳送給從機，然后從機把本機狀態反饋給主機。當主機跟從機不能同步時間達到3秒后，主/從機所有
輸出觸點輸出斷開，直到重新同步。此模式下，會有最多1秒的開關傳送延遲。

3、采集模式

采集模式時，DIP8（發送模式）、DIP7（主從模式）、DIP5（中繼/反饋模式）無效。此時模塊相
當于一臺無線Modbus從機，不能主動發送數據。主機是一臺連接無線數據傳輸模塊的PC機或者其它數
據終端，數據終端發送Modbus RTU命令，要求從機返回采集狀態或者控制從機的開關輸出，從機地址
1-254可設。

4、反饋/中繼模式

反饋/中繼模式時，接收機把收到的輸出命令轉發，使命令傳輸?shù)母h(yuǎn)，起到中繼的作用。而發射機、

收到轉發的命令后從本機輸出端口輸出開關信息，同時輸出指標燈亮起/滅掉，其輸出狀態跟本機輸入狀

態完全一致。如果接收機未收到本幀命令，則不會轉發，反饋失敗，主機輸出狀態將跟輸入狀態不一致，

從而可以達到監控接收機輸出結果的作用。用戶如不剛接觸產品，不熟悉使用方法時，應把所有拔碼開關

拔到ON的位置進行調試。

KYL-808其他應用方法

KYL-808除了可以實現一對一開關傳輸以及采集模式下的一主多從開關采集控制外，還可以跟我公司
的其它開關傳輸模塊(如KYL-803、KYL-808等)聯合使用實現集中控制、集中輸出等功能（注意這些功能
需要在購買前指定）。示意如下：
