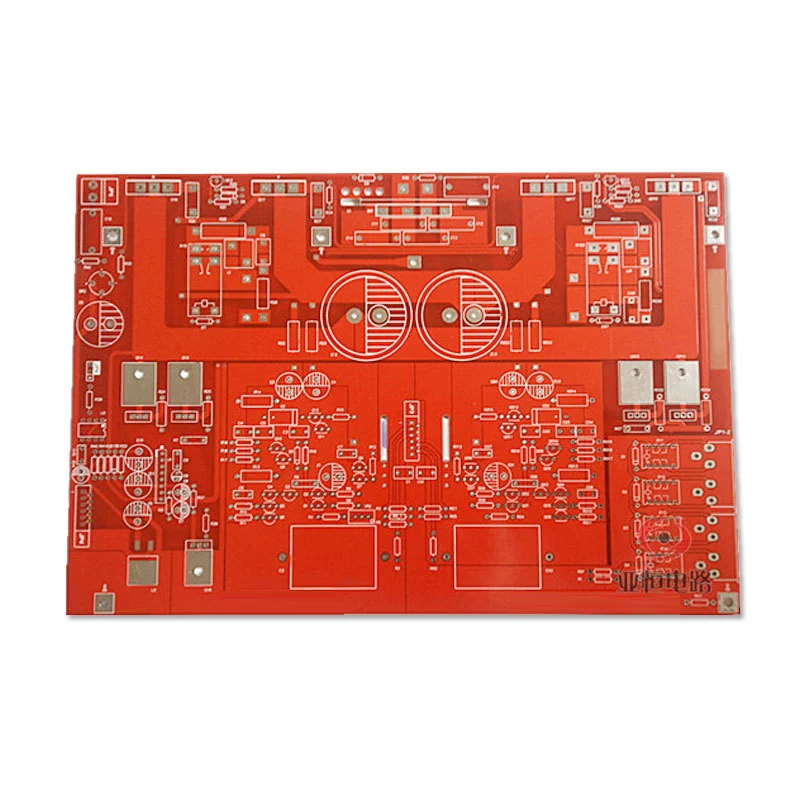

| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 百宏電路 | 型號 | BH-16 |
| 表面工藝 | 噴錫板 | 基材類型 | 剛性線路板 |
| 基材材質 | 有機樹脂類覆銅板 | 加工定制 | 是 |
| 層數 | 雙面 | 絕緣樹脂 | 環氧樹脂(EP) |
| 增強材料 | 玻纖布基 | 阻燃特性 | VO板 |
| 最大版面尺寸 | 28.5mm,28.5mm | 厚度 | 1.2mm |
| 成品板翹曲度 | ,0.7, | 產地 | 廣東深圳 |
| 服務項目 |
| PCB打樣 | PCB加急 | 批量生產 |
|
|
|
|
單/雙面pcb板：交期2-3天板 四層pcb板：正常交期:4-5天 六層pcb板：正常交期:6-7天 |
單雙線路板：12小時加急出貨 4層線路板：24小時加急 pcb小批量：10平米內6-7天 |
層數：1-12層PCB板 最大尺寸：600mm*1200mm 線寬線矩：0.1mm*0.5mm |
| 三大特色保障 |
| 原材料保障 | 品質保障 | 交期保障 |
|
|
|
|
全部采用A級建滔、A2國級板材 油墨采用太陽系列 保障為您提供高品質的產品 |
員工全部經過專業培訓后上崗， 多道驗測工序確保100%品質合格, AOI光學+飛針測試 |
ERP系統,可定時跟進交期, 計劃按定單按排,準時交貨率95.6%, 一次性直通良率98.6% |

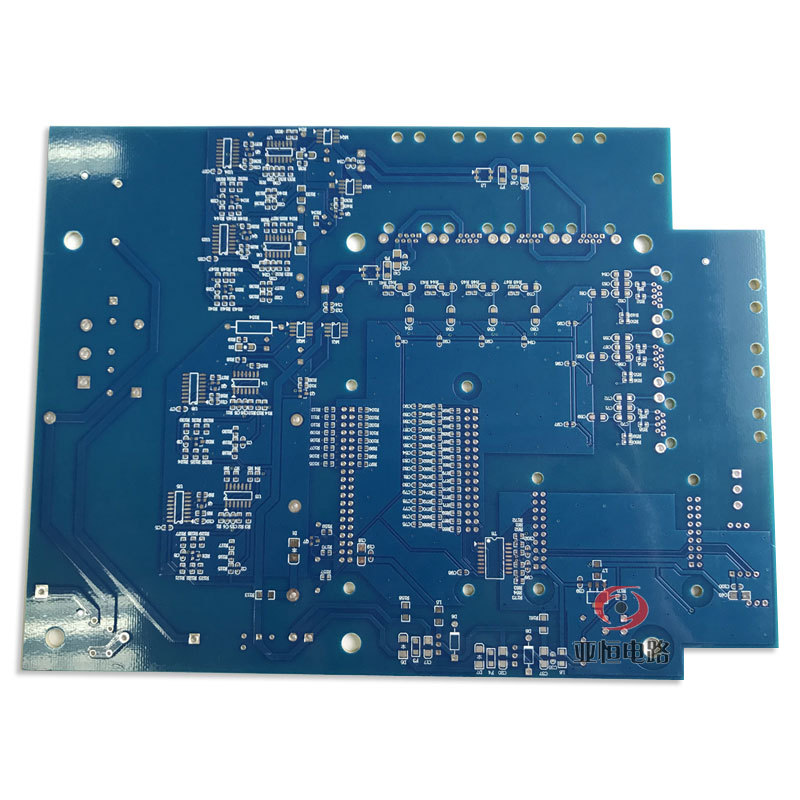

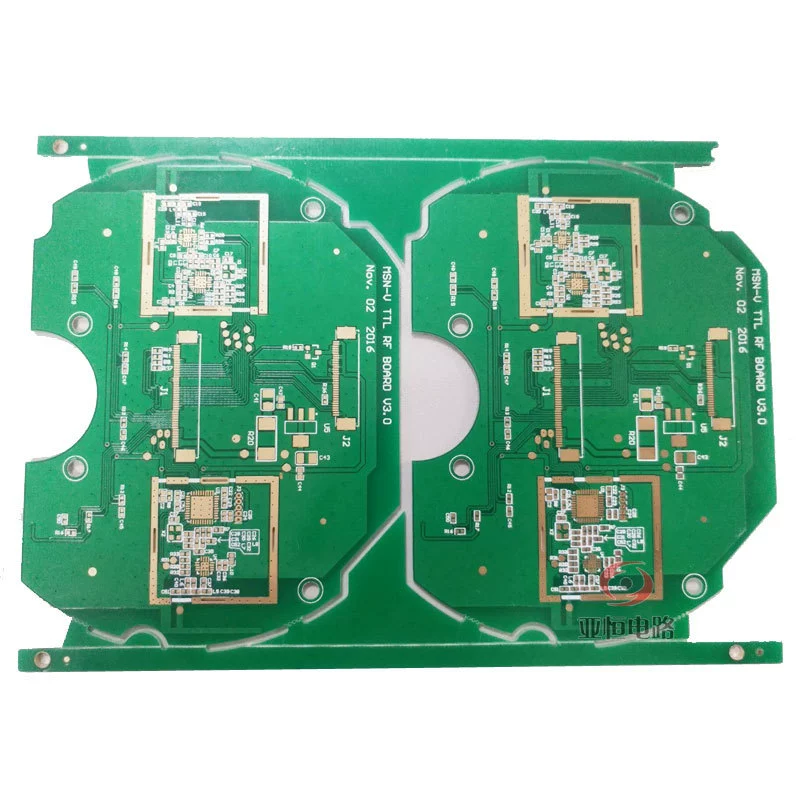

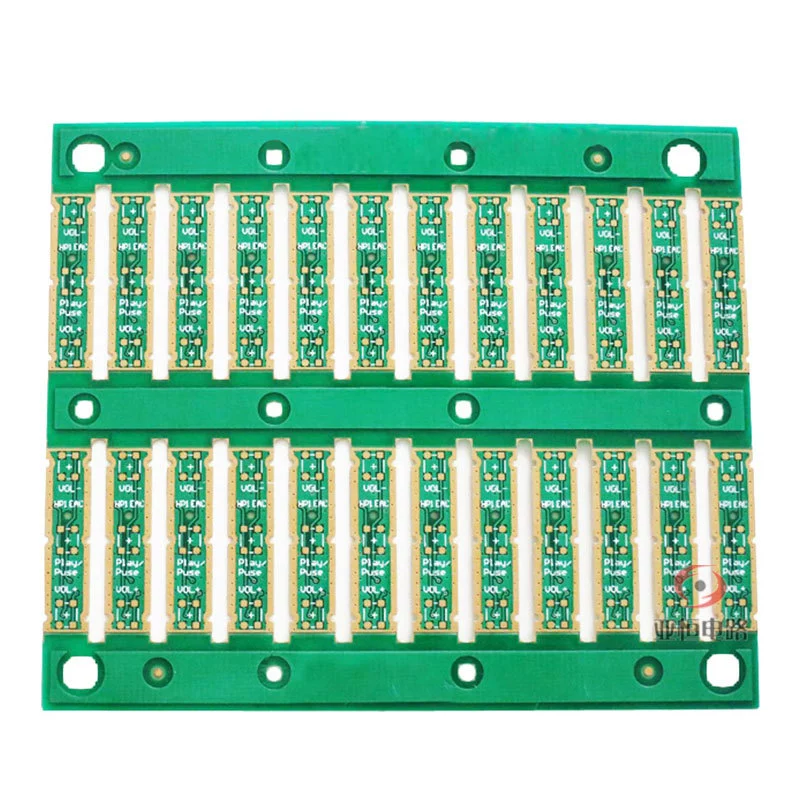

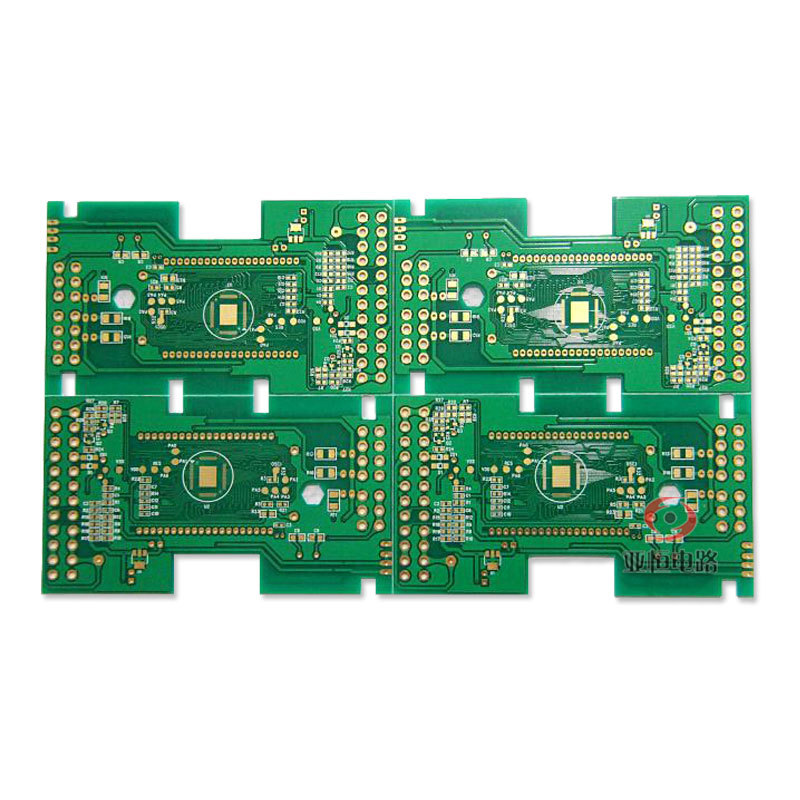

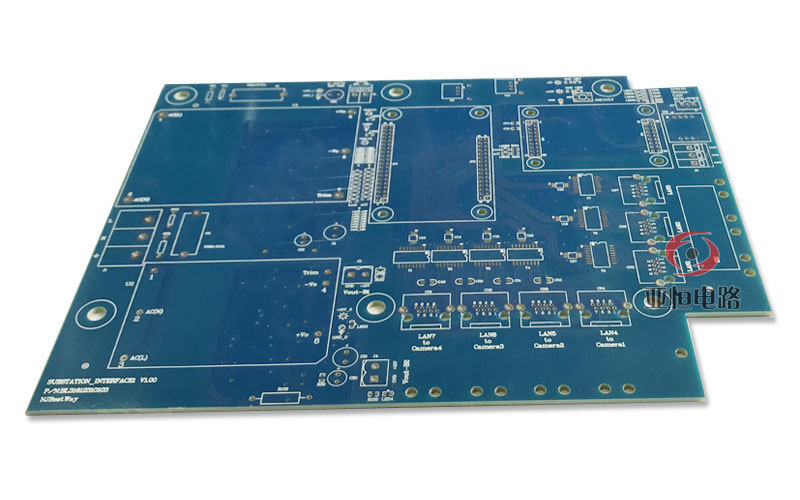

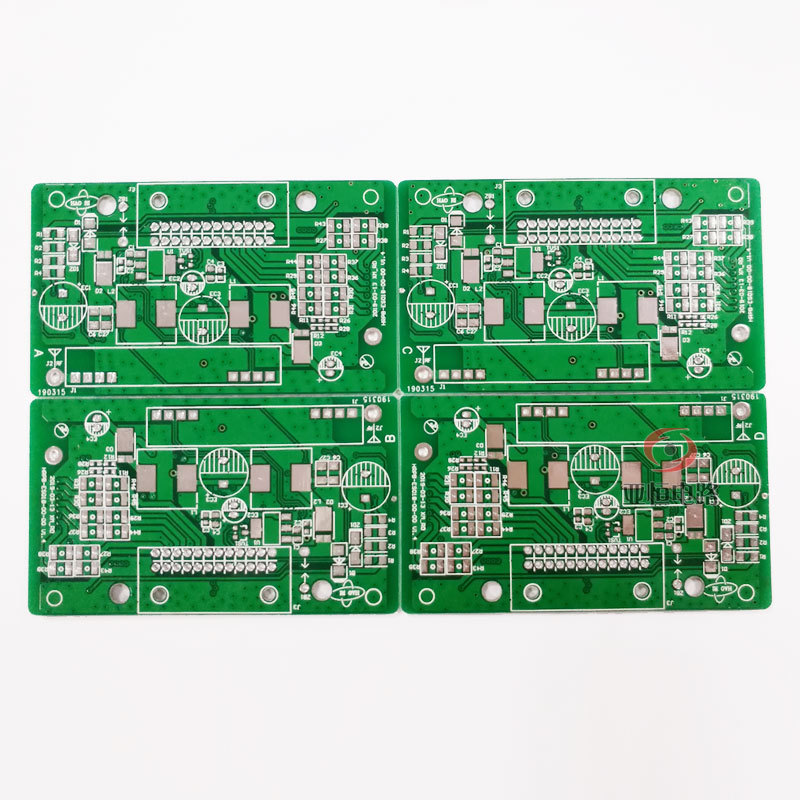

| 產品詳情 |
      |
| PCB 制程能力 |
| 欄 目 | 加工能力 | 工藝詳解 |
| 層數 | 1-12層 | 層數，指設計文件的層數，可生產1-12層的通孔板,HDI埋盲孔,混壓板,高頻板 |
| 油墨 | 廣信油墨 | 綠油：廣信 系列，白油：太陽2000系列 |
| 板材類型 | FR-4/鋁基板 | FR-4板材（生益、建滔、國紀）鋁基板材 |
| 最大尺寸 | 1200x600mm | 常規板尺寸為550x650mm，超過該尺寸為超長板，具體訂單需要評估優化 |
| 最小線寬線矩 | 0.1mm/0.1mm | 0.1mm屬于我司常規工藝能力 |
| 外形尺寸精度 | ±0.10mm | CNC外形公差±0.10mm ， V-cut板外形公差±0.20mm |
| 板厚范圍 | 0.2—3.0mm | 多層板需要參考?jí)汉辖Y(jié)構，特殊板料需采購 |
| 翹曲度 | 極限能力0.2% | 常規板子0.75%，HDI板或壓合不對稱板：1%。軍工要求：0.2%—0.3% |
| 成品孔孔徑 | 0.25--6.5mm | 因孔內壁附有金屬銅，成品孔孔徑一般小于文件中的鉆孔孔徑 |
| 孔徑公差 | ±0.05mm |
鉆孔的公差為±0.05， 例如設計為0.6mm的孔，實物板的成品孔徑在0.55— 0.65mm是合格允許的 |
| 阻抗公差 | ±5Ω，±10% | 根據客戶阻抗匹配要求進行優化設計，如達不到阻抗要求，會跟客戶EQ溝通 |
| 鉆孔孔徑 | 0.25--6.3 |
0.10mm是激光鉆孔，一般針對HDI板。最小機械鉆孔0.15mm，常規最小 0.25mm |
| 走線與外形間距 | ≥0.3mm（12mil） |
鑼板出貨，線路層走線距板子外形線的距離不小于0.3mm；V割拼板出貨，走 線距V割中心線距離不能小于0.4mm |
| 最小字符寬 | ≥0.125mm |
字符最小的寬度，如果小于0.125mm，實物板可能會因設計原因而造成字符 不清晰 |
| 成品外層銅厚 | 210um（6OZ） | 指成品電路板外層線路銅箔的厚度，1 OZ＝35um，2 OZ=70um |
| 成品內層銅厚 | 140um(4OZ) | 內層超過3OZ需要看線寬線距數據進行評估 |
| 沉金厚度 | 1U＂—10U＂ | ‘U’是英制單位，簡稱“麥”。‘1U’=0.0254um |
| 我們是誰： |
| 深圳市亞恒電路有限公司，國家認證高新企業 |
| 阿里巴巴實力廠家、廠價直銷、誠信經營、量大可享 免費打樣 |
| 公司產品：?jiǎn)蚊妗㈦p面、多層、鋁基板、高頻板等。樣板、小批量的快速生產； 多層板的價格優勢、交期等；無鉛環保工藝：防氧化處理、沉金、沉錫、沉銀。特殊工藝:盲埋孔等；公司制作硬性電路板和柔性電路板，具有體積小、重量輕、技術含量高等優勢，廣泛用于手機、電腦、MP4、DVB、LCD TV、LED、IPTV、儀器儀表、家用電器、汽車、機電設備等高科技電子產品。 |
|
|
| 板材：生益、建滔、國際 | “六頭”鉆孔機（20臺） |
|
|
| 絲印設備（8臺） | 干膜機（5臺） |
|
|
| AOI掃描儀（3臺） | 自動測試機（12臺） |
|
|
| 報價需提供的資料 |
| 1、PCB Gerber 文件或 PCB 文件。 |
| 2、制作數量、成品銅厚。 |
| 3、PCB板的厚度：0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.4mm。 |
| 4、阻焊/字符顏色：綠、紅、黃、藍、白、黑或者其它顏色。 |

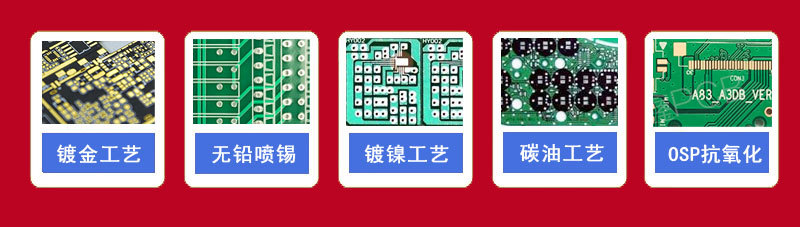

| 5、表面處理：噴錫(有鉛/無鉛)、沉金（1U/2U）、沉錫、沉銀、金手指、OSP.. |
| 6、PCB抄板（需提供實物樣板一個） |
|
|
