| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 百宏電路 | 型號 | BH-26 |
| 表面工藝 | 噴錫板 | 基材類型 | 剛性線路板 |
| 基材材質 | 有機樹脂類覆銅板 | 加工定制 | 是 |
| 層數 | 雙面 | 絕緣樹脂 | 環氧樹脂(EP) |
| 增強材料 | 玻纖布基 | 阻燃特性 | VO板 |
| 最大版面尺寸 | 600,1200MM | 厚度 | 0.2-3mm |
| 成品板翹曲度 | ,0.7, | 產地 | 廣東深圳 |
| 最新產品櫥窗 |
|
|
|
||||||||||||
|
|
|
||||||||||||
|
|
|

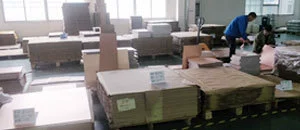

| 進口材料 | |
| 所有原材料采用生益板材、國級板材、建滔板材、油墨采用太陽系列、確保每一塊PCB板高品質，好板材，帶來的是更優良的產品性能！ | |
| Import materials | |
| All raw materials adopt the Sun Series as the raw material, the national grade plate, the Jiantao plate and the ink. |
|
|
| 專業技術 | |
| 專業FR-4剛性電路板高新技術生產企業，全國通過ISO9001:2016質量體系認證，SGS無鉛產品認證。 | |
| Professional technology | |
| Professional FR-4 rigid circuit board high-tech production enterprises, through the national ISO 9001:2016 quality system certification, SGS lead-free product certification |
|
|

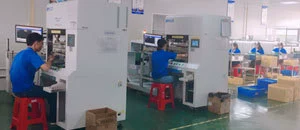

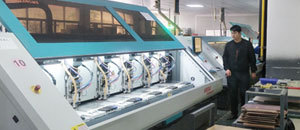

| 先進設備 | |
| 全套采用21世紀先進的電路板生產設備，匯集經驗豐富的專業人才進行管理、引進最新的工藝技術確保能提供可靠、快速的產品給客戶。 | |
| Import materials | |
| Bring together experienced professionals to manage and introduce the latest technology to ensure that reliable and fast products can be provided to customers. |
|
|
| 六大工藝行業領先 | |
| 產品工藝精湛（沉金、噴錫、OSP、祼銅、鍍金、金手指）邊款無毛刺，外形美觀，貼合市場產品需求。 | |
| Exquisite workmanship | |
| Excellent technology (tin spraying, gold plating, silver sinking, gold sinking, OSP, golden finger) with no burrs and beautiful appearance |
|
|
| 36道工序檢測 | |
| 先進的PCB檢測設備，全程36道工序，每道工序?qū)訉影殃P(guān)，用心做好每一塊PCB板,保證產品質量,準時交貨率95.6%，一次性直通良率98.6% | |
| Rigorous testing | |
| Advanced PCB testing equipment, do a good job of each board! Scheduled according to order, multi-process testing, punctual delivery rate of 95.6%. |
|
|
| 三大權威認證 | |
| 專業FR-4剛性電路板高新技術生產企業，通過國標SGS、UL、ISO9001檢測，質量認證，放心保證。 | |
| Professional technology | |
| Professional FR-4 rigid circuit board high-tech production enterprises, through the national ISO 9001:2016 quality system certification, SGS lead-free product certification |
|
|
|
    |

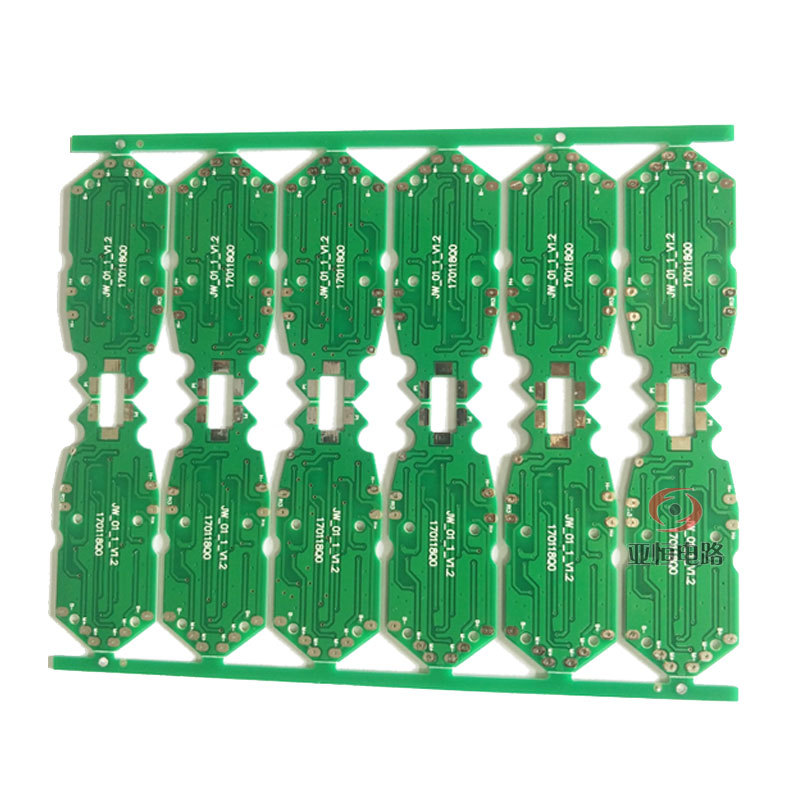

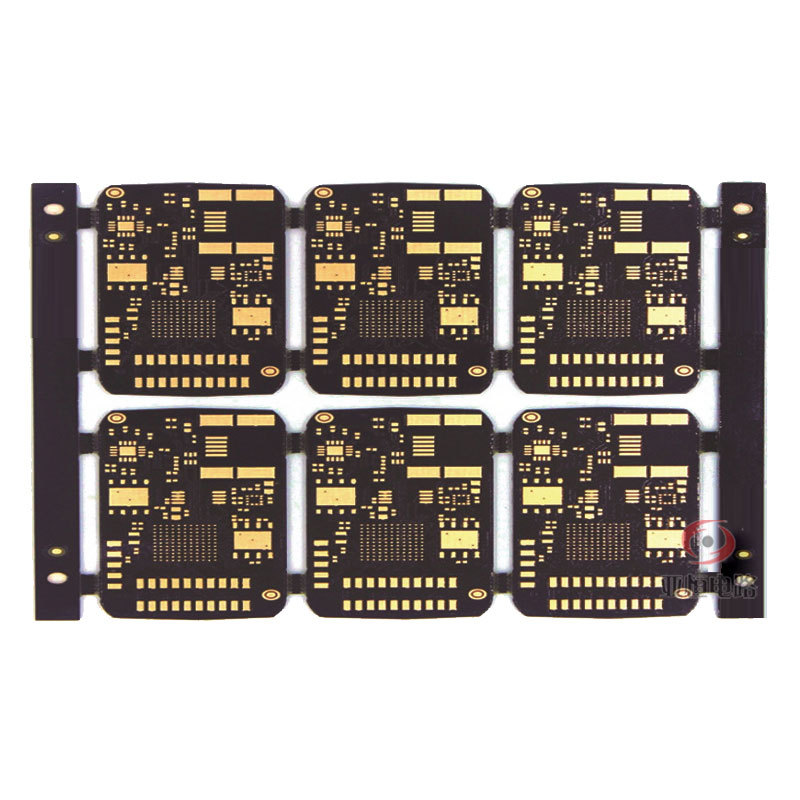

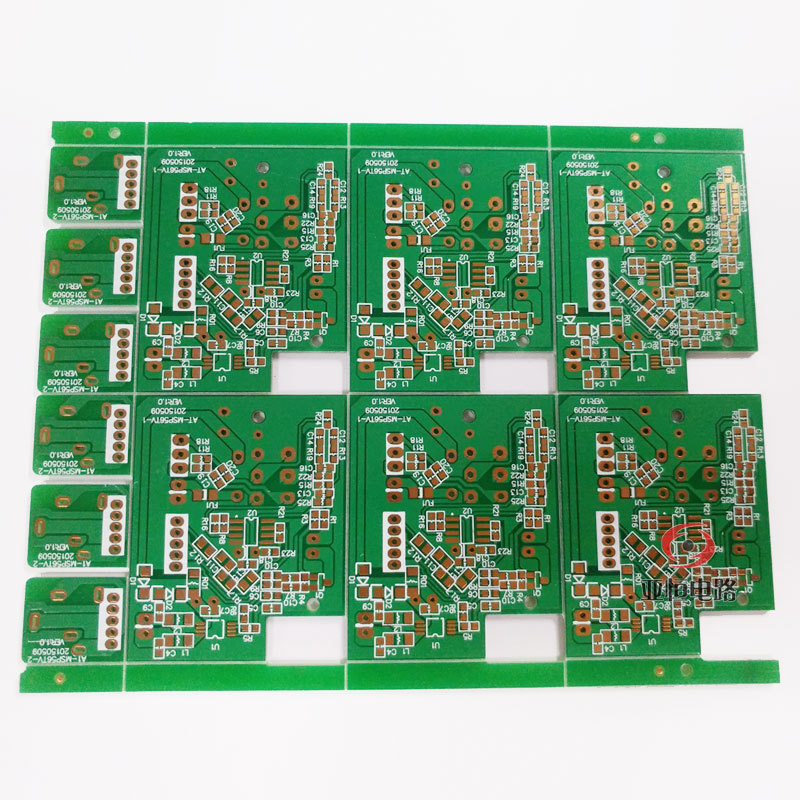

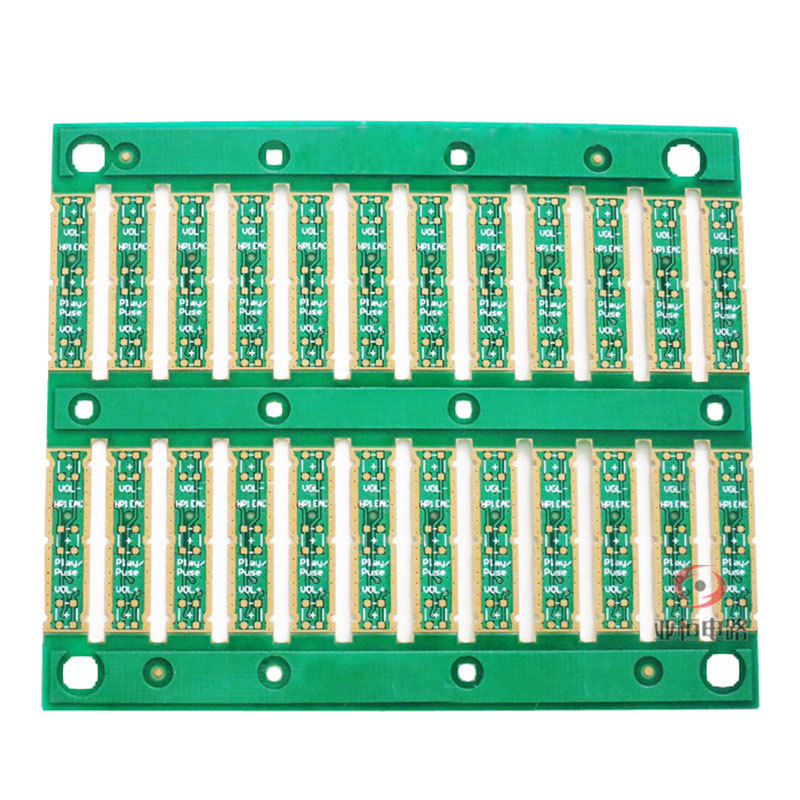

| 產品展示 | |
|
|
|
|
|
|
|
|

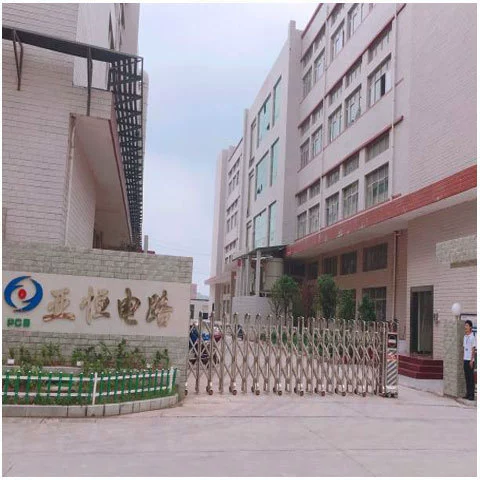

| 亞恒電路是一家專業生產高精密雙面、多層印制電路板的高科技企業，公司成立于2017年6月，首期投資8000萬元人民幣，在自鳳土地上建立了完全屬于本公司的獨立廠房，公司在2017年12月順利通過了ISO9001:2000版體系認證,擁有先進的生產設備：壓合線 、AOI自動光學掃描儀、CNC數控鉆床、CHC六軸銑床、加長型自動V-CUT機，CAM/CAD圖形處理系統，真空蝕刻機剖隧道烤爐，菲林輸出系統，超大面積的CCD平等爆光機，飛針測試機，自動沉銅、同時擁有選擇自動環保處理系統等。 |
| +了解更多 |
|
|
| 欄 目 | 加工能力 | 工藝詳解 |
| 層數 | 1-12層 | 層數，指設計文件的層數，可生產1-12層的通孔板,HDI埋盲孔,混壓板,高頻板 |
| 油墨 | 廣信油墨 | 綠油：廣信 系列，白油：太陽2000系列 |
| 板材類型 | FR-4/鋁基板 | FR-4板材（生益、建滔、國紀）鋁基板材 |
| 最大尺寸 | 1200x600mm | 常規板尺寸為550x650mm，超過該尺寸為超長板，具體訂單需要評估優化 |
| 最小線寬線矩 | 0.1mm/0.1mm | 0.1mm屬于我司常規工藝能力 |
| 外形尺寸精度 | ±0.10mm | CNC外形公差±0.10mm ， V-cut板外形公差±0.20mm |
| 板厚范圍 | 0.2—3.0mm | 多層板需要參考壓合結構，特殊板料需采購 |
| 翹曲度 | 極限能力0.2% | 常規板子0.75%，HDI板或壓合不對稱板：1%。軍工要求：0.2%—0.3% |
| 成品孔孔徑 | 0.25--6.5mm | 因孔內壁附有金屬銅，成品孔孔徑一般小于文件中的鉆孔孔徑 |
| 孔徑公差 | ±0.05mm |
鉆孔的公差為±0.05， 例如設計為0.6mm的孔，實物板的成品孔徑在0.55— 0.65mm是合格允許的 |
| 阻抗公差 | ±5Ω，±10% | 根據客戶阻抗匹配要求進行優化設計，如達不到阻抗要求，會跟客戶EQ溝通 |
| 鉆孔孔徑 | 0.25--6.3 |
0.10mm是激光鉆孔，一般針對HDI板。最小機械鉆孔0.15mm，常規最小 0.25mm |
| 走線與外形間距 | ≥0.3mm（12mil） |
鑼板出貨，線路層走線距板子外形線的距離不小于0.3mm；V割拼板出貨，走 線距V割中心線距離不能小于0.4mm |
| 最小字符寬 | ≥0.125mm |
字符最小的寬度，如果小于0.125mm，實物板可能會因設計原因而造成字符 不清晰 |
| 成品外層銅厚 | 210um（6OZ） | 指成品電路板外層線路銅箔的厚度，1 OZ＝35um，2 OZ=70um |
| 成品內層銅厚 | 140um(4OZ) | 內層超過3OZ需要看線寬線距數據進行評估 |
| 沉金厚度 | 1U＂—10U＂ | ‘U’是英制單位，簡稱“麥”?！?U’=0.0254um |
|
|
