| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 其他 | 型號 | DPO7104 |
| 頻段 | 微波頻段 | 顯示方式 | 數字式 |
| 工作溫度 | 常溫 | 結構型式 | 固定式 |
| 外形尺寸 | 220mm*560mm*780mm | 重量 | 21 |
| 產地 | TektronixDPO7104 | ||

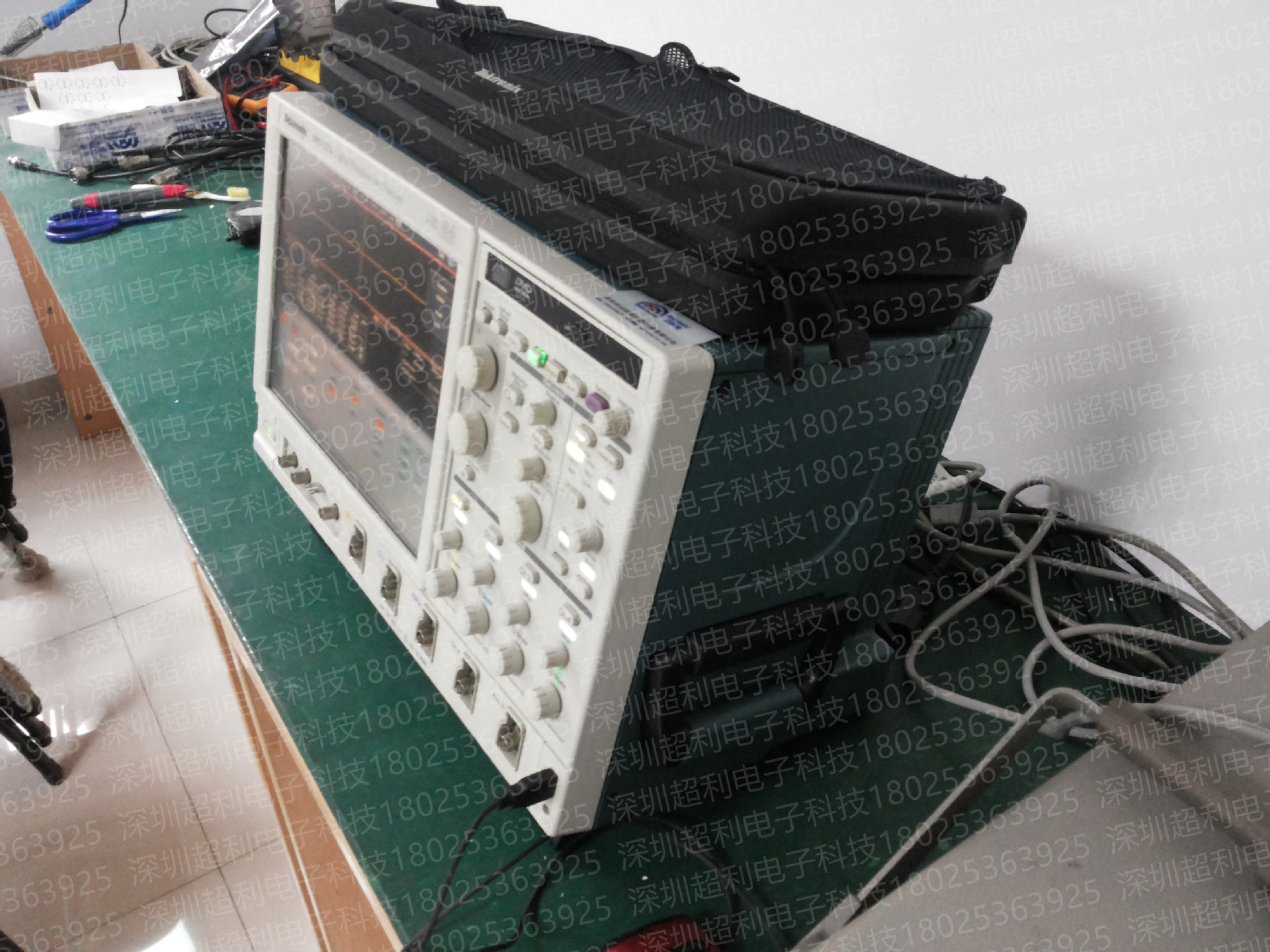

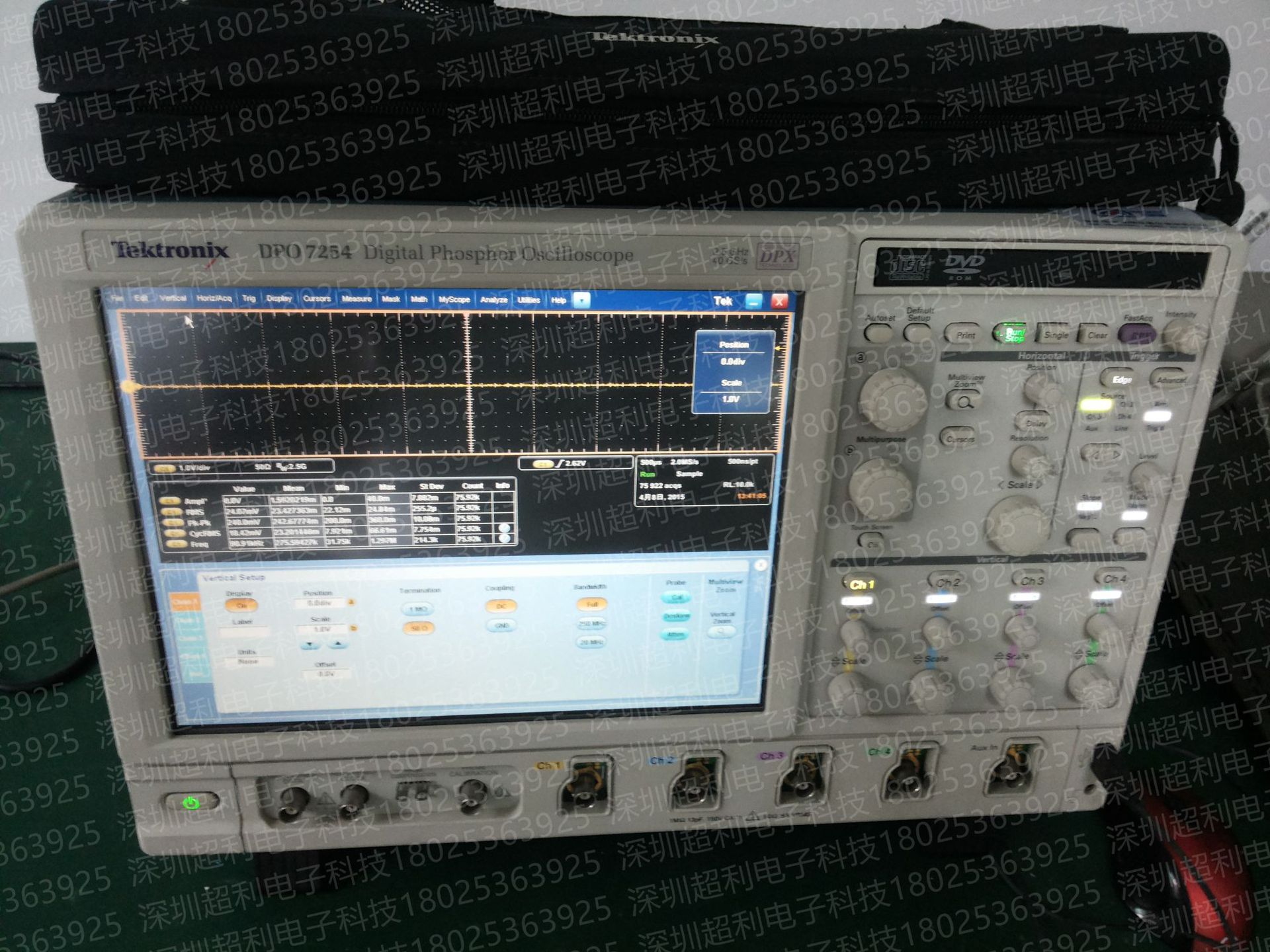

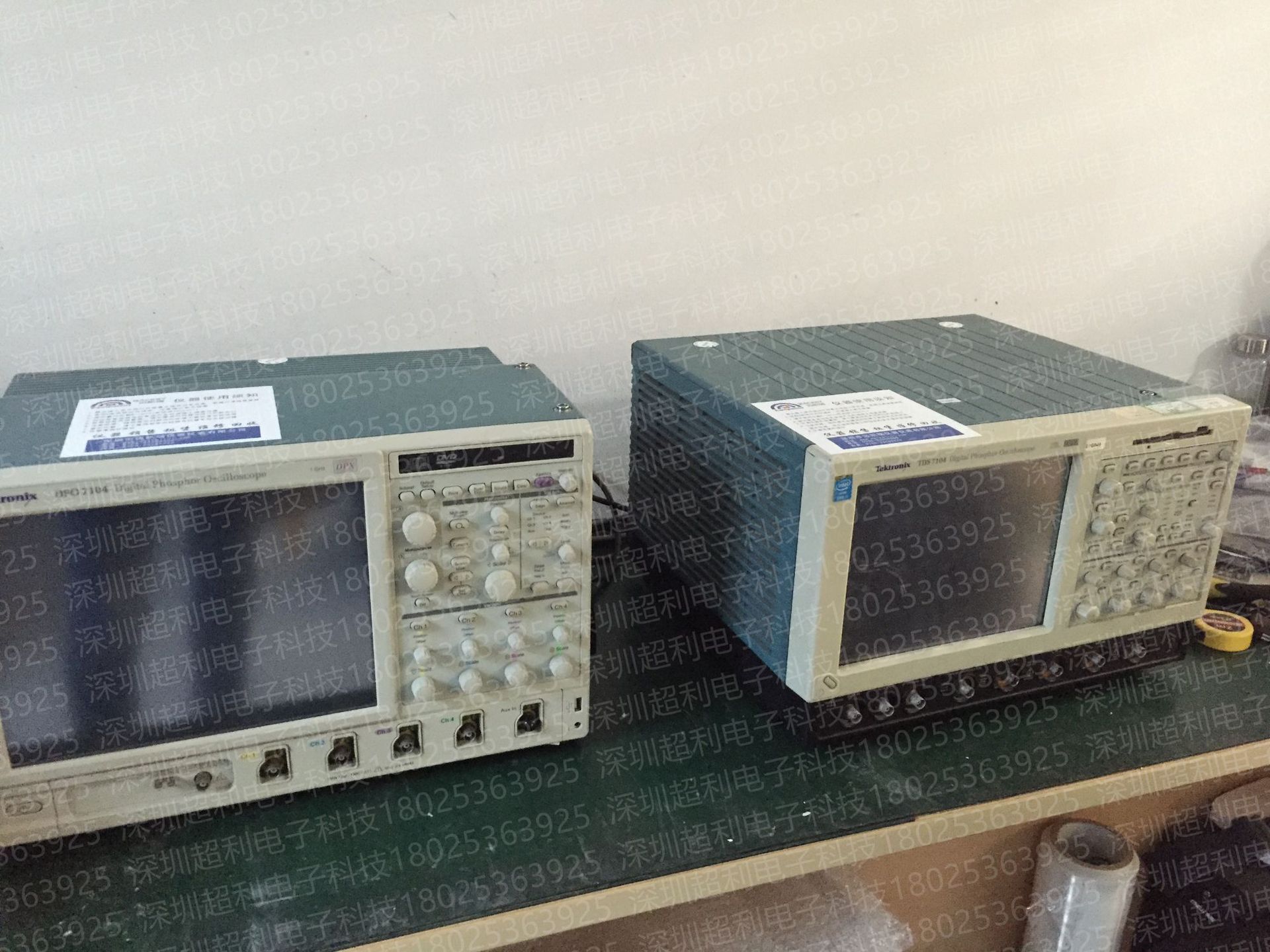

Tektronix TDS7104 DPO7104示波器
DPO7104是泰克新一代實時數字熒光示波器，是解決設計人員在驗證、表征、調試和測試復雜電子設計時面臨的具有挑戰性的信號完整性問題的業界解決方案。
DPO7104 示波器的標準功能包括一系列用戶可選擇的帶寬限制濾波器。這些濾波器在新的頻率范圍內保留了儀器的帶寬滾降特性、平坦度和相位線性度，從而減少了帶外噪聲對測量的影響。現在，設計人員可以購買一臺儀器來滿足他們的帶寬需求，并輕松對其進行優化以處理低頻測量。
Tektronix TDS7104 DPO7104示波器附加的功能：
帶寬：1 GHz
通道數：4
輸入阻抗 50 Ohms/1 Mohms
采樣率：20 GS/s
記錄長度：40M
用戶可選擇的帶寬限制以提高測量精度
針對信號完整性和時序挑戰的事件搜索和標記
8/16 位數據的 I2C 觸發增強
觸發提供超過 1400 種組合來解決幾乎任何觸發情況
12.1" 業界的 XGA 觸摸屏顯示器
從串行數據流中恢復時鐘
低速串行協議觸發（I2C、SPI、RS-232、CAN）
Tektronix TDS7104 DPO7104示波器應用：
信號完整性、抖動和時序分析
針對電信和數據通信行業標準的串行數據流調試和一致性測試
低速串行總線設計（CAN、SPI、I2C、LIN、RS-232）
瞬態現象研究
功率測量和分析
光譜分析
DPO7104
Tektronix DPO7104是泰克(Tektronix)生產的一款4通道1GHz數字熒光示波器.采樣率為40/20/10 GS/s,記錄長度
DPO7104 1GHz數字熒光示波器
DPO7104數字示波器功能 優點
帶寬在500 MHz - 3.5 GHz范圍內的種產品型號 準確的信號標準檢測，例如從500 MHz的100 BaseT以太網到3.5 GHz的存儲
器2。
在全部4個通道上同時實現高采樣率 利用在全部4個通道上實現10GS/s的采樣率確保準確的通道間評估和更大信號可視性以
確定定時異常。
在全部4個通道上實現長記錄長度 多捕獲400M樣點以實現準確的抖動測量，從而符合USB2.0等標準的要求。
FastAcq 波形捕獲 每秒顯示過250,000個波形，快速發現斷續事件，例如用傳統數字示波器看不見的DDR2讀或?qū)懶盘枴?br />
使用低速串行觸發的Pinpoint? 觸發 通過針對特定標準的觸發功能加快總線（例如 RS-232, SPI I2C ）調試速度。
串行一致性測試和分析選項 簡化通信系統設計（例如以太網和USB）的一致性驗證和調試。
12.1英寸大型XGA分辨率顯示器地改善測量任務的視覺識別力
DPO7104面向串行應用和數字應用的3.5 GHz帶寬型號
面向有應用的2.5 GHz、1 GHz和500 MHz 帶寬型號
在一條通道上實現高40 GS/s 的實時采樣速率，在4條通道上實現高達10 GS/s 的實時采樣速率
高達400 M 樣點的記錄長度，支持MultiView ZoomTM 功能，迅速瀏覽信息
>250,000 wfms/s 的大波形捕獲速率
用戶可以選擇帶寬限制濾波器，改善低頻測量精度
MyScope? 定制窗口和鼠標右鍵菜單，實現杰出的效率
事件搜索和標記功能，簡便地補償事件關系
Pinpoint? 觸發技術，提供了靈活、性能高的觸發功能，支持1400 多種組合，滿足幾乎任何觸發情況
體積小，重量輕
業內大的12.1' XGA 觸摸屏
DPO7104通信模板測試
從串行數據流中恢復時鐘
64 位NRZ串行碼型觸發
分離速率高達1.25 Gb/s 的碼型相關影響NRZ 串行測試碼型觸發
低速串行協議觸發 (I2C,SPI, RS-232, CAN)
具體技術軟件解決方案，為以太網和USB2.0一致性測試、抖動、定時、眼圖、功率測量和DDR存儲器總線
分析提供了內置*分析系統，提供CAN 和LIN 總線網絡設計
OpenChoice軟件，采用MicrosoftWindows XP 操作系統，內置組網和擴展分析功能
