| 詳細參數 | |||
|---|---|---|---|
| 品牌 | FAG | 型號 | 7314-B-TVP-UA |
| 舊型號 | 66314 | 用途 | 精密機械軸承 |
| 材質 | 軸承鋼 | 制式類型 | 公制軸承 |
| 尺寸標準 | 標準軸承 | 組件能否分離 | 不可分離軸承 |
| 使用特性 | 高速 | 保持架及其材料 | 玻璃纖維 |
| 樣品或現貨 | 現貨 | 加工定制 | 否 |
| 公稱內徑 | 70mm | 公稱寬度 | 35mm |
| 重量 | 2.58kg | 公稱外徑 | 150mm |
| 產地 | 德國 | ||

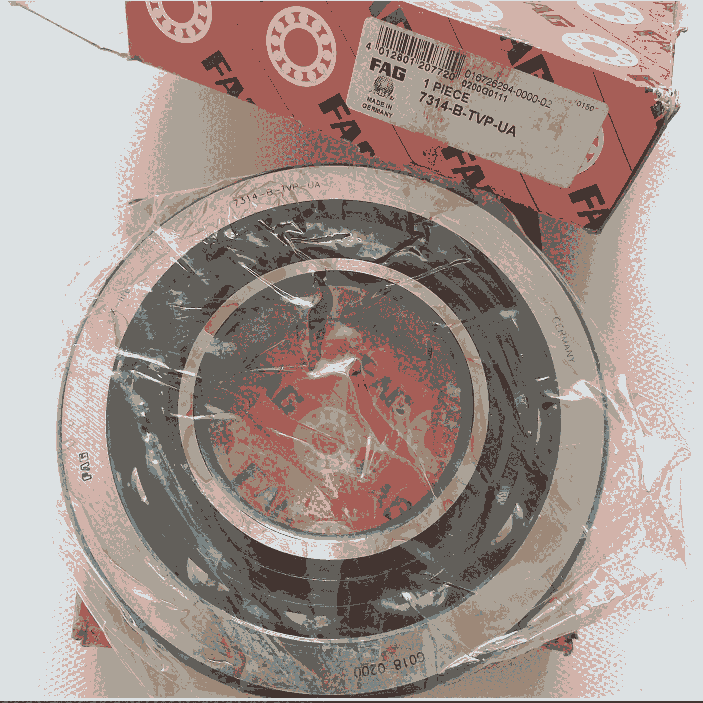

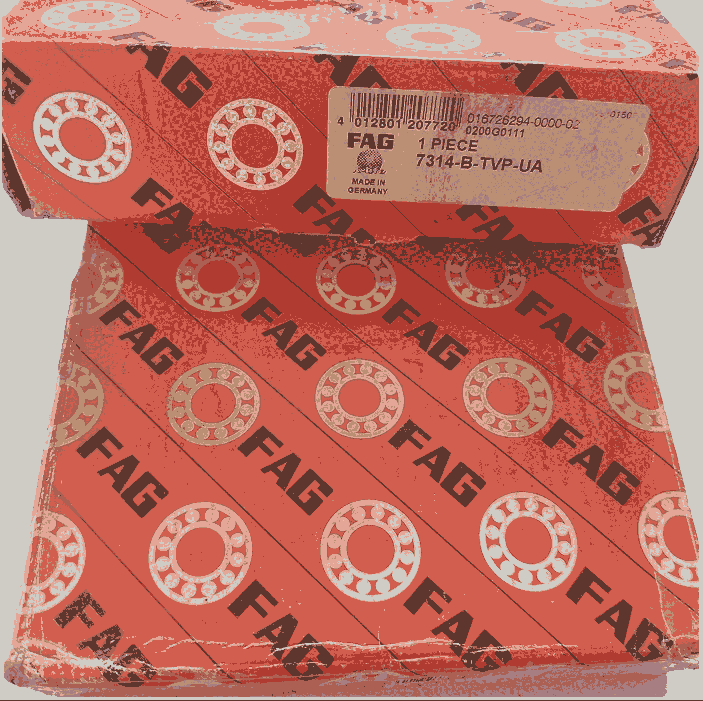

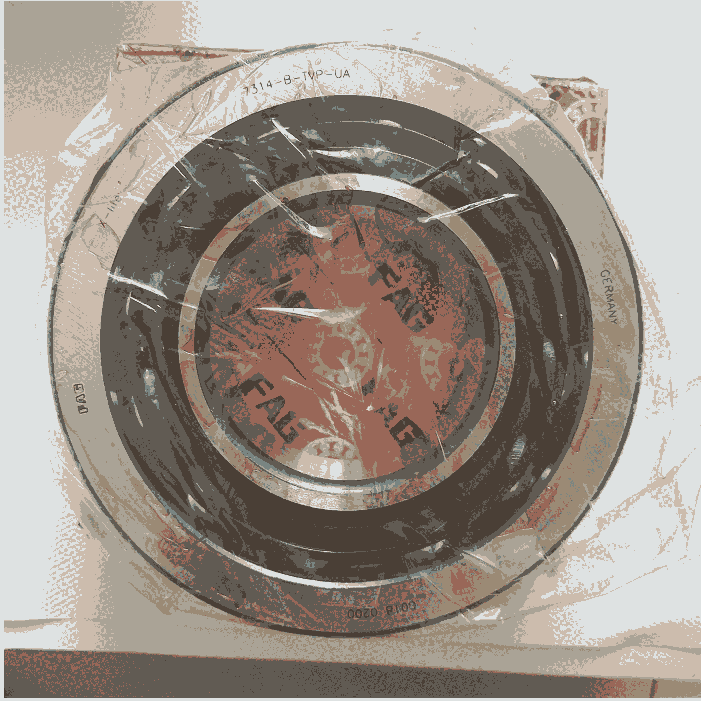

德國FAG單列角接觸球軸承
軸承型號：7314-B-TVP-UA
尺寸：70mm*150mm*35mm
單列角接觸球軸承基本額定載荷：
Cr 93000 N 基本額定動載荷，徑向
Cor 126000 N 基本額定靜載荷，徑向
極限轉速: 5500 r/min
德國FAG單列角接觸球軸承能夠承受徑向和軸向載荷。這類軸承雖然只能承受單向的軸向載荷，但可以與另一個承受反向載荷的軸承組合使用。角接觸球軸承是不能拆分的。角接觸球軸承適用于高轉速，它的自動調心能力非常有限。
角接觸球在的基本類型 72B和73B型單列角接觸球軸承的接觸角40°，因此它可以承受很大的軸向載荷。
公差：72B和73B型角接觸球軸承按普通公差制造（公差等級PN，無后綴）
保持架：大多數角接觸球軸承配備由玻璃纖維增強尼龍66制造的保持架（后綴TVP）。這種保持架可在120°C以下溫度穩定的場合工作。如果軸承使用油潤胡，那么潤滑油中的添加劑可能會影響保持架的使用壽命，而且高溫下老化的油也會縮短保持架的壽命，因此，必須嚴格遵守換油周期。
使用機加工黃銅保持架的角接觸球軸承有后綴MP
允許轉速：關于高轉速應在合適的工作條件下，軸承轉速有可能高于參考轉速，但不可能高于極限轉速的數值。在制定熱允許轉速時。應充分考慮特殊滾針環境影響。
如果參考轉速值高于相應的極限轉速，則不可以選取高的數值。如果角接觸球軸承被直接并排安裝，（選擇成對軸承可以達到的轉速）。要采取特殊的措施以達到單個軸承的高轉速。
熱處理：
FAG角接觸球軸承經熱處理后可在不高于150°C的溫度下工作。外圈直徑大于240mm的軸承可在不高于200°C的溫度下工作。如果采用尼龍保持架，軸承的許用工作溫度要受保持架材料的限制。
通用結構：
通用結構的單列角接觸球軸承常常成對使用，布置形式有：X型（面對面布置）、0型（背靠背布置）和T型（串聯布置）。還可以選擇以下的調整類型：
UA X和O型布置中軸向游隙減小
UO X和O型布置中軸向游隙為零
小軸向游隙和零游隙是指在非安裝狀態下，緊配合會使成對安裝軸承的軸向游隙減小，或預緊力增加。
通用結構的公差：
采用UO或UA通用結構的角接觸球軸承使用普通公差制造（沒有有關公差的后綴），如有特別要求，也可使用P5級公差制造（后綴P5.UO或P5.UA）.所有公差等級的軸承的孔公差等級一律為P5（無后綴）
FAG角接觸球軸承后綴含義：
B—修改后的內部結構
TVP 玻璃纖維增強尼龍保持架
XL—壽命加長型
MP-機加工窗式黃銅保持架
UA—成對安裝軸承的通用結構設計，O型或X型布置的小軸向游隙軸承組
UO-成對安裝軸承的通用結構設計，O型或X型布置的零游隙軸承組
