| 詳細參數 | |||
|---|---|---|---|
| 品牌 | BOHOU | 型號 | BH20BYJ46 |
| 類別 | 減速步進電機 | 用途 | 減速箱體 |
| 級數 | 2極 | 齒輪類型 | 圓柱齒輪 |
| 產品認證 | ISO9001,14001 | 安裝形式 | 其他 |
| 布局形式 | 其他 | 齒面硬度 | 硬齒面 |
| 是否進口 | 否 | 加工定制 | 是 |
| 輸入轉速 | 非標可定制 | 額定功率 | 3W |
| 輸出轉速 | 非標可定制 | 額定電流 | 非標可定制 |
| 許用扭矩 | 50nm | 工作效率 | 高效 |

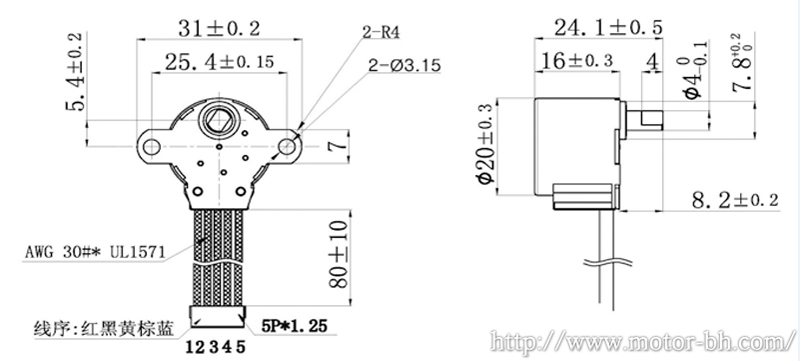

| 外形尺寸 | 20,16mm | 減速比 | 1,851,32 |
| 重量 | 非標可定制 | 產地 | 廣東 |
參考特性 Reference Characteristics
|
型號 Modle |
驅動電壓 Diver Voltage (DC V) |
步距角 （1-2相） Step Angle （1-2phase) |
線圈電阻 Coil Resistance (?) |
無負載響應 Max.No Load.Response (PPS↑) |
牽入轉矩 Pull-in Torque (mN.m) |
自定位轉矩 Detent Torque (mN.m) |
空載牽入頻率 Max.Freeload Pull-in Frequency（PPS↑） |
空載牽出頻率 Max.Freeload Pull-out Frequency（PPS↑） |
溫升 Temperature Rise（K） |
噪音 Noise dB（A） |
絕緣等級 Class Of Insulation |
| 20BYJ46-01 | 5 | 7.5o/85 | 20 | 800 | ≥60 | ≥50 | ≥500 | ≥1000 | ≤40 | ≤40 | B |
| 12 | 80 | 800 | ≥80 | ≥50 | ≥500 | ≥1000 | ≤40 | ≤40 | B | ||
| 20BYJ26-01 | 5 | 15o/85 | 20 | 400 | ≥60 | ≥50 | ≥300 | ≥500 | ≤40 | ≤40 | B |
| 12 | 80 | 400 | ≥80 | ≥50 | ≥300 | ≥500 | ≤40 | ≤40 | B |
