| 詳細參數 |
|---|
產品型號：TY080SVH01CT（800*600 TN 電容觸摸）
TY080SVH01RT（800*600 TN 電阻觸摸）
TY080SVH01（800*600 TN 無觸摸）
產品名稱：冠顯8.0寸Y系列串口屏 IPS屏 800*600分辨率 接口：RS485/RS232/TTL可選
產品特性：LCD 、高分辨率、超大存儲空間支持多視頻播放、AV視頻流等。
應用領域： 工業、醫療、軍工、充電樁、3d打印、車載、家電、測繪等
1. 采用32位高速定制處理器，優化用戶使用體驗。
2. 擁有完善的組態控件，滿足大部分客戶基本需求。
3.16M Flash超大內存。
可通過訪問官網下載規格書：http://www.shtdo.com/
無觸摸版規格書下載鏈接：http://www.shtdo.com/Admin/Others/DownloadsPagebx?nid=28&id=333&ref=claproducts&t=be743b08cc658ada
電阻觸摸版規格書下載鏈接：http://www.shtdo.com/Admin/Others/DownloadsPagebx?nid=28&id=334&ref=claproducts&t=088fd6ad9416d608
開發包下載鏈接：http://www.shtdo.com/claproductsbx?nid=28&typeid=104#ic1a9faa9aa6cc904
開發例程下載鏈接：http://www.shtdo.com/claproductsbx?nid=28&typeid=115
上位機TGUS軟件介紹連接：http://www.shtdo.com/solutionbx?nid=25&typeid=203
或者向旺旺在線客服咨詢索取其他資料。
| 產品參數 | 說明 | |
| 基礎參數 | 產品系列 | Y系列標準型 |
| 尺寸 | 8寸串口屏 | |
| 型號說明 |
TY080SVH01（無觸摸） TY080SVH01RT（電阻觸摸） |
|
| 分辨率 | 800*600 | |
| 顯示模式 | TN視角 | |
| 背光 | LED | |
| 屏幕尺寸 | 184.3 (L) x 142.3 (W) mm | |
| 顯示尺寸 | 162 (L) x 121.5 (W) mm | |
| 驅動板尺寸 | 199.5 (L) x 148.8 (W) mm | |
| 色深 | 262K , 18bit RGB | |
| 屏幕亮度 | 300cd/㎡ | |
| 工作電源 | 6~24V | |
| 工作溫度 | -20℃~+60℃ | |
| 功耗 | 12V/260mA | |
| 通訊參數 | 通訊協議 | 支持TGUS協議，不支持MODBUS RTU通訊協議 |
| 波特率 | 2400~115200bps | |

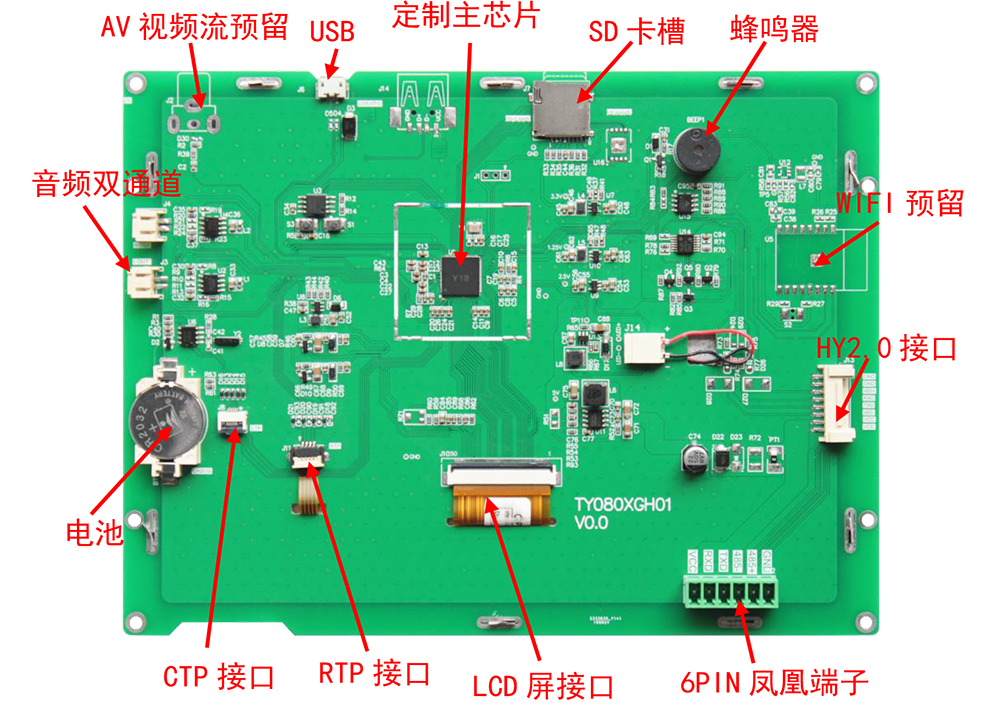

| 硬件參數 | 處理器 | 32位高速定制處理器 |
| 通訊接口 | 3.3V TTL / RS232 / RS485 可選 | |
| 基本外設 | 實時時鐘（RTC）、蜂鳴器 | |
| 下載接口 | 支持USB | |
| 存儲空間 | 16MB | |
| 功能參數 | 圖片儲存 | 支持JPG/PNG格式圖片、PNG透明圖層圖標、圖標大小任意顯示 |
| 開機視頻 | 支持，大容量文件建議放到SD卡 | |
| 視頻播放 | 支持，大容量文件建議放到SD卡 | |
| 音頻播放 | 支持 | |
| 選型參考 | 觸摸TP可選 |
a.無觸摸 b.電阻觸摸 |
| 通訊接口可選 |
a.3.3V TTL b.RS232 c.RS485 |
只需三個步驟，即可完成以往復雜無比的顯示界面開發工程！
1.確定UI運行邏輯并準備素材
經產品功能分析確定UI運行邏輯，依據需要自行準備圖片（PNG/JPG/BMP）字體(DZK/TTF)音視頻(MP3/WAV,MP4)等素材。
2.建立工程設置屬性
打開TGUS建立工程導入素材，可參考《TGUS使用文檔》等資料調用控件并設置屬性。
3.下載配置文件看顯示效果并測試
上位機一鍵下載配置文件，等待屏幕提示“the storage is finished”重新上電即可查看顯示效果，可觸摸屏幕檢查功能完整性，亦可利用自己熟悉的串口工具發送指令測試功能。
相關開發資料和教程可通過官網鏈接下載：http://www.shtdo.com/claprod_czzd.html

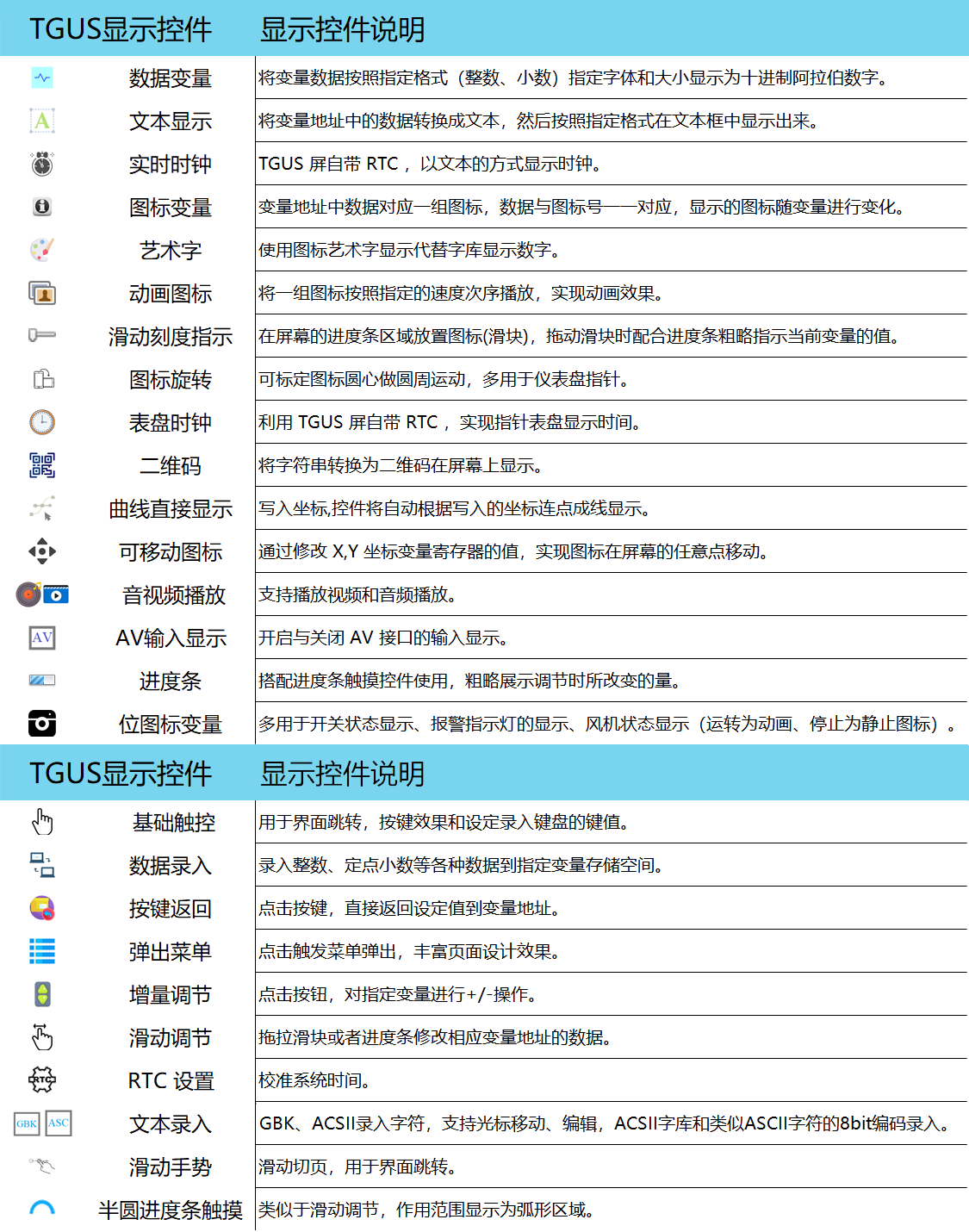

TGUS(TDO Graphical Utilized Software)
TGUS是由上海冠顯光電科技有限公司所設計的用戶圖型人機交互軟件。
安裝迅速，界面分區人性化，功能使用一目了然。
支持零代碼開發！一鍵導入背景圖字體音視頻素材，完善組態控件輕松調用，設計UI信手拈來。
個性化開機設置，可自定義通信協議，增加產品獨特性。
更有離線下載功能，產品功能迭代維護更方便。
