| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 瑞創 | 型號 | RC1250 |
| 類型 | 懸臂單絞機 | 加工定制 | 是 |
| 用途 | 適用超五六類網絡線纜絞合包帶一次完成, | 轉速 | 600轉 |
| 給線徑 | 1.0-5.0MM | 絞合截面積 | 25平 |
| 絞距 | 12.5-35mm | 卷取軸尺寸 | 630mm |
| 收線盤徑 | 1250 | 絞向 | 左右均可 |
| 主機功率 | 30KW | 電源電壓 | 380V |
| 外形尺寸 | 其他 | 重量 | 8000KG |
| 產地 | 東莞 | ||

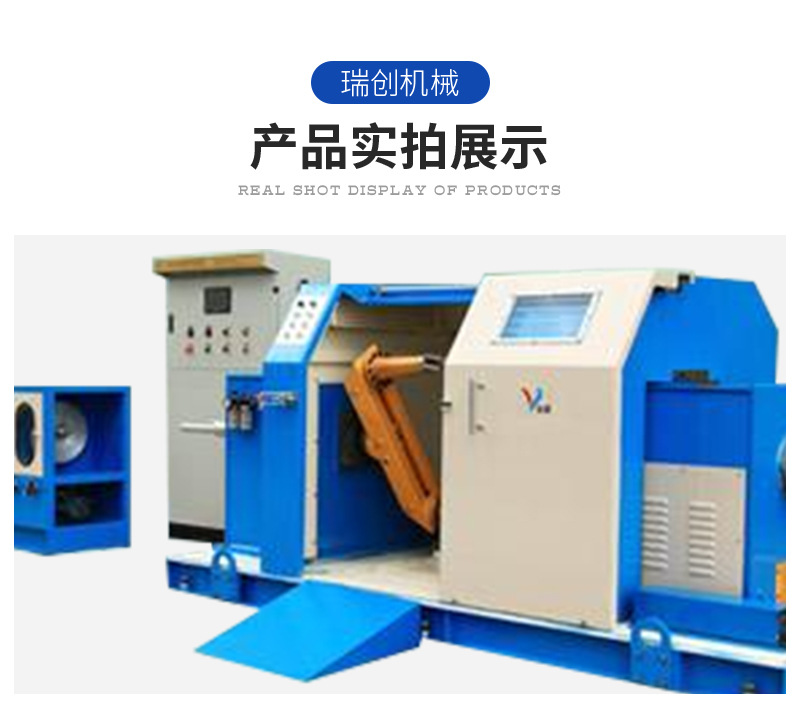

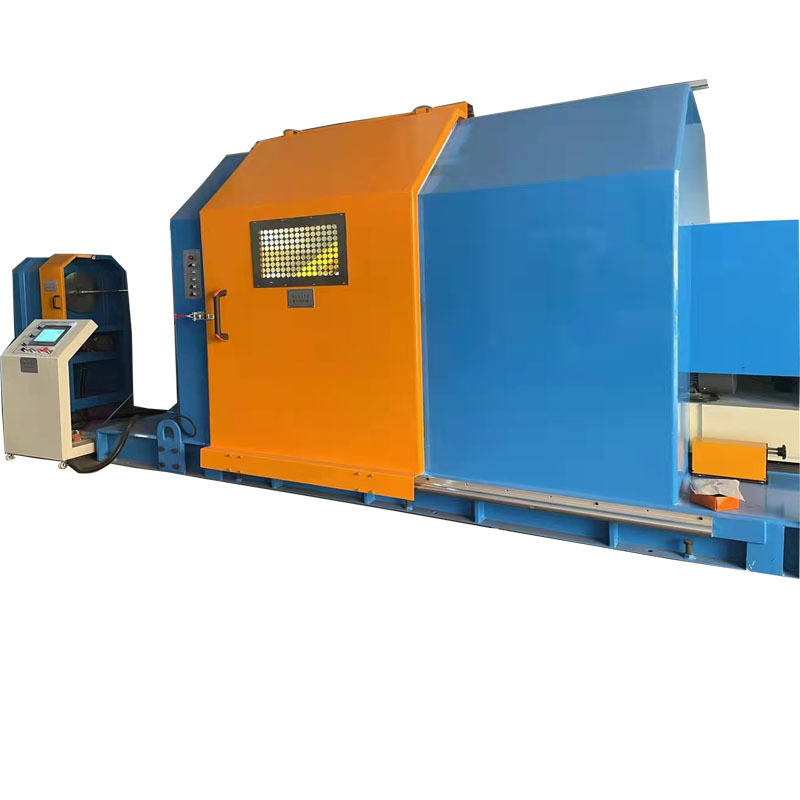

RCΦ1250 懸臂式單絞機規格書

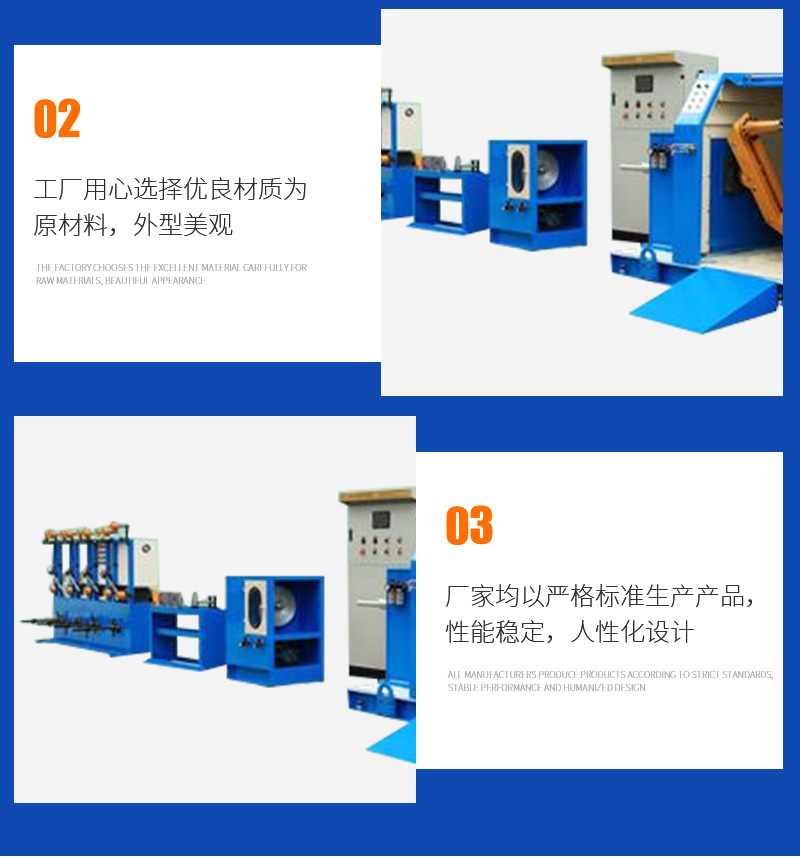

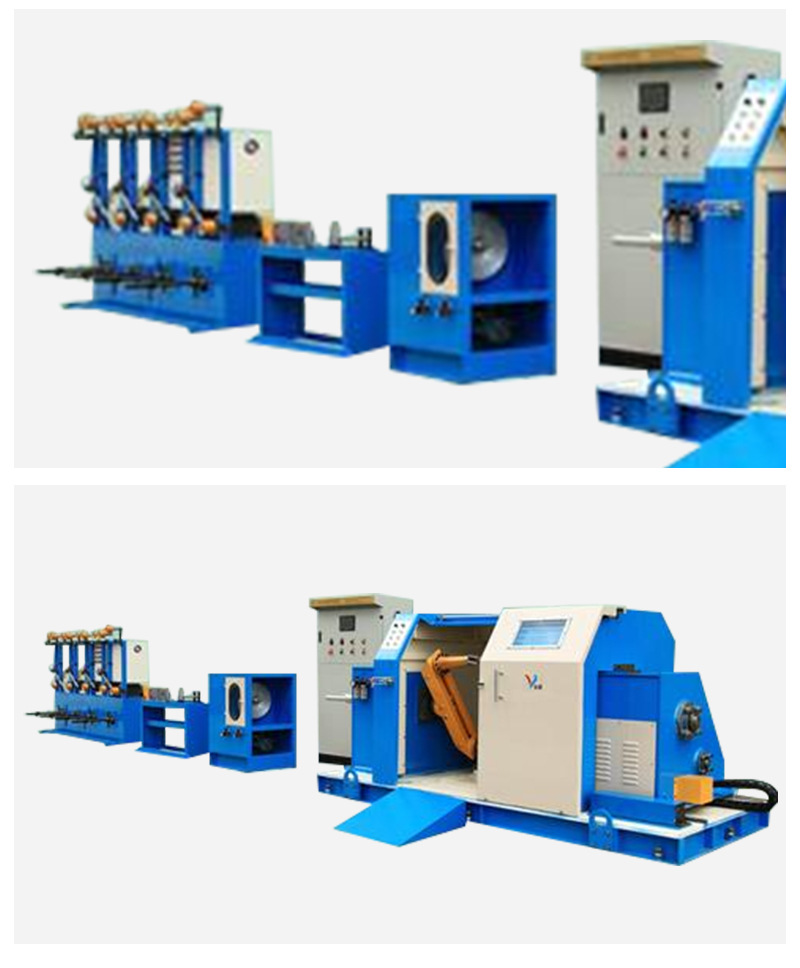

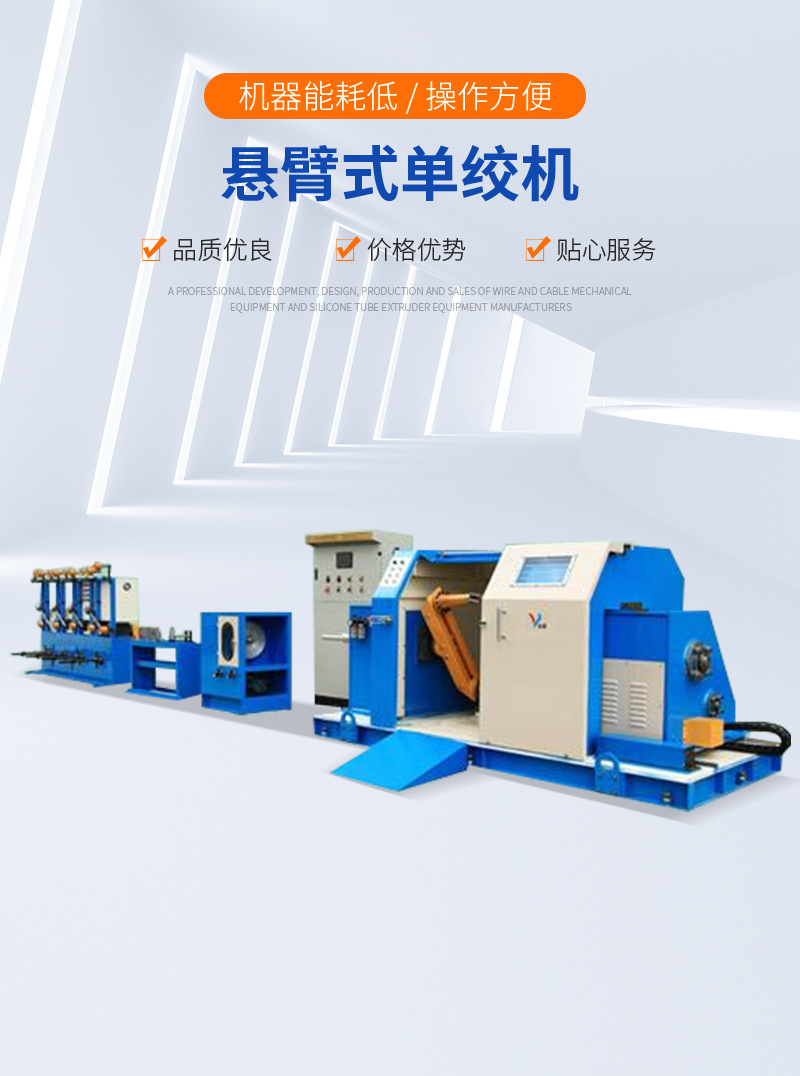

設備配置:
|
項 目 |
數 量 |
|
8頭動力放線 |
1臺 |
|

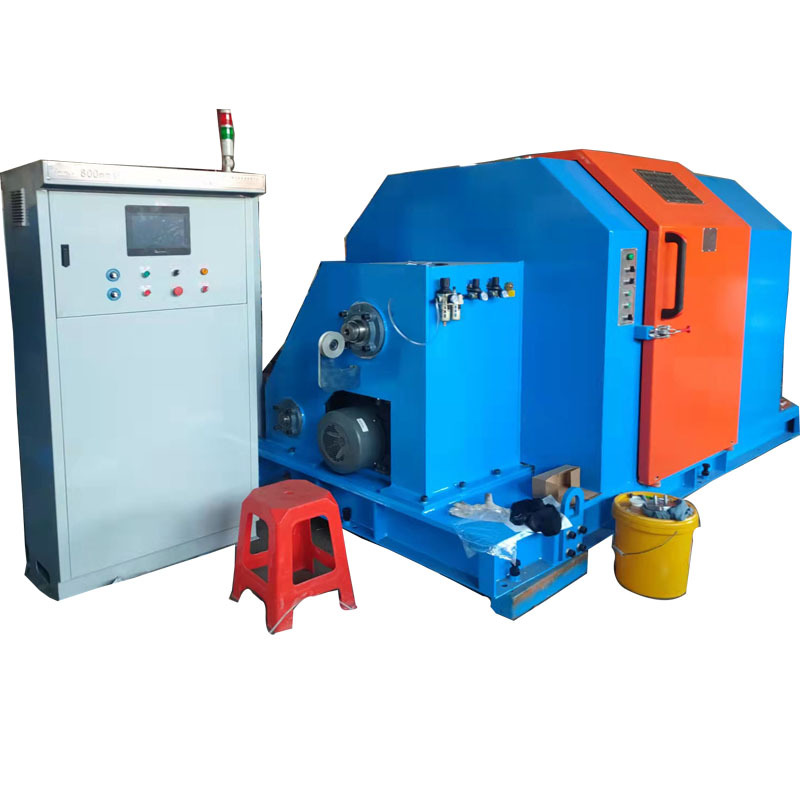

PLC電器控制柜 |
1套 |
|
中心包紙機 |
1臺 |
|

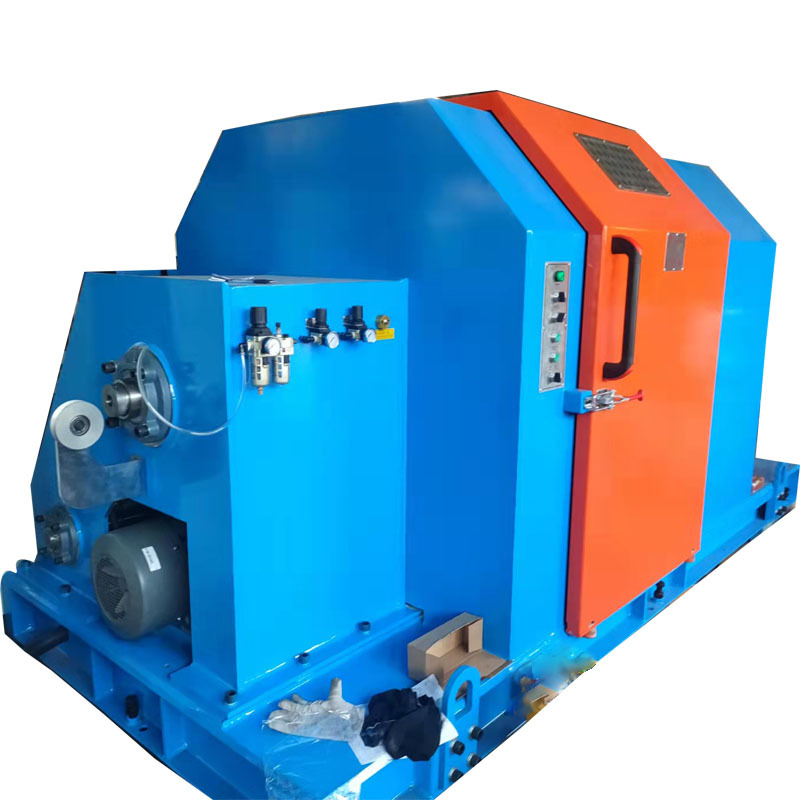

Φ1250懸臂式單絞機 |
1臺 |
|
集合眼模座架 |
1套 |
|
模具 |
1套 |
一、網絡線纜PLC電腦型懸臂單絞機絞線機用途
適合PE、PVC被覆線絞合及中心包帶、側放包帶之用

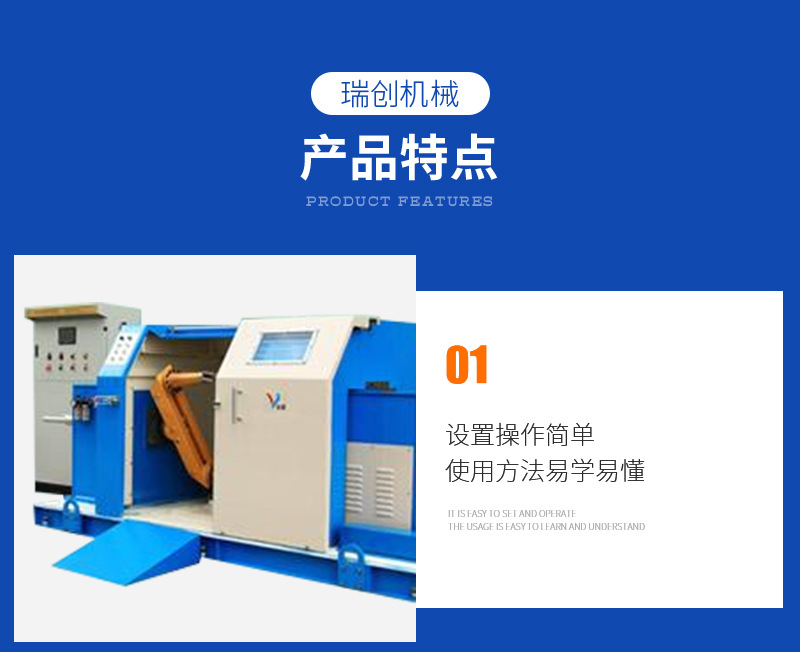

二、網絡線纜PLC電腦型懸臂單絞機絞線機特點
本機采用臺灣技術改進設計制造，具有噪音低，低損耗之特點，性能穩定，操作簡單，可通過PLC無級設定絞距。
整機采用懸臂式結構，氣動、油壓式煞車，磁粉張力收線，電氣與軸承均采用臺灣和日本進口，機架經鋼板組焊，膛銑處理，同心精度高，加工配件調質處理，精磨制成。
三、網絡線纜PLC電腦型懸臂單絞機絞線機主要配件品牌
電機: 傳動主機馬達AC 380V 30HP廣東名牌東莞電機
牽引機馬達AC 380V 7.5HP廣東名牌東莞電機
連動包紙機馬達AC 380V 3HP東莞電機
變頻器: 傳動主機AC 380V 5HP正弦變頻器
牽引機AC 380V 5HP正弦變頻器
連動包紙機AC 380V 1HP正弦變頻器
電器: 人機界面Porface-6寸彩色
PLC可編程控制器
電器件臺屬品牌士林、天得、瑞升等
四、網絡線纜PLC電腦型懸臂單絞機絞線機技術參數
主機:
卷取尺寸:外徑∮630
適合單支線徑:∮1.0-4.0mm
絞合線徑:Max∮30mm
絞距: 20mm～200mm，PLC無級設定絞距，操作面板上自由設定，絞距誤差小于2.0mm
轉速: Max1200rpm
動力: 主機11KW馬達，牽引11KW
煞車:收線采用臺灣10kg油壓氣動增壓式煞車
扁平電纜: 懸臂單絞的收排線依線盤自身轉速及往復運動來實現排線
線軸裝卸: 上下線軸采用電動油壓式升降
進線:進線集線模前采用分線板，將線定位，避免錯位
傳動:同步皮帶傳動
張力: 采用自動張力控制，自動跟蹤調節收線張力，使整盤收線張力均勻一致
計米: 計米輪+進口感應頭+PLC控制，米到自動停機
包帶裝置
帶子轉盤:盤徑250mm,寬度10mm
包帶速度:MAX2500rpm
適用材料:棉紙、麥拉帶、鋁泊、銅塑復合帶
動力包帶: 1HP東莞馬達+1HP變頻器
動力包帶部份張力采用0.9KG磁粉離合器
動力包紙速度與主機單動/連動控制，正反包可選
五、800-1250懸臂單絞機 網絡線纜懸臂絞線機 芯線單絞機詳細說明：
東莞市瑞創機械有限公司提供的服務內容如下：
1：售前：我們會根據貴司的樣品要求和實際生產車間進行深入溝通，能有效產品的針對性。
2：生產中：我們歡迎貴司相關技術人員前來監督，指導，我們也會階段性的向貴州負責人匯報。
3：出貨前：我們會用設備做出合格產品，并經貴司確認方出貨。
4：出貨后：貨到后，相關安裝師傅即會到位，工程師也會到們給予相關需要的培訓和指導。
