| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDSB-QY1 |
| 測量范圍 | 測定以鉛筆硬度表示漆膜的硬度 | 測量精度 | 0.1 |
| 電源 | 48V | 用途 | 用鉛筆刮劃漆膜以鉛筆硬度表示漆膜的硬度 |
| 加工定制 | 是 | 外形尺寸 | 400mm |
| 重量 | 1.2KG | 產地 | 河北滄州獻縣 |

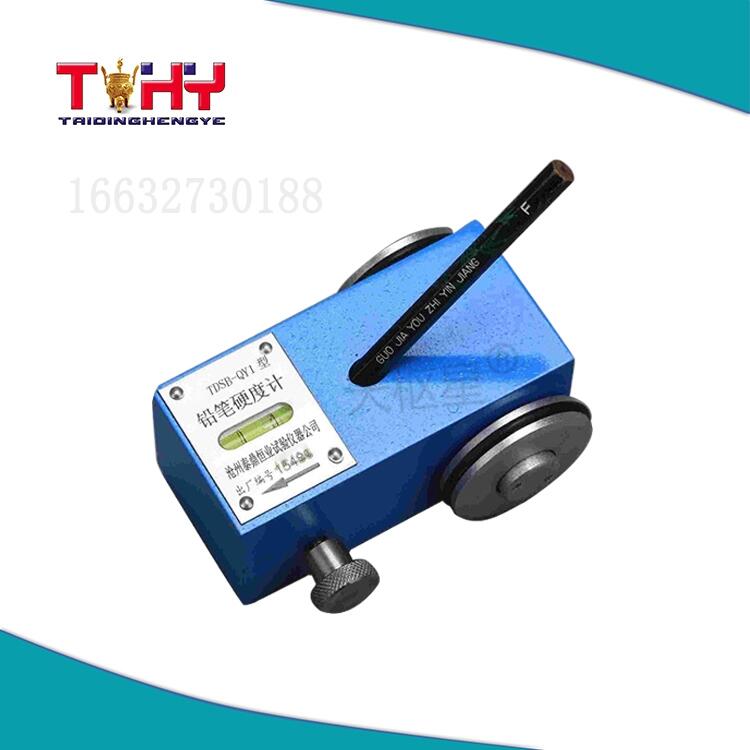

TDSB-QY1型人造裝飾板漆膜硬度試驗儀
TDSB-QY1型人造裝飾板漆膜硬度試驗儀產品簡介：
TDSB-QY1型人造裝飾板漆膜硬度試驗儀是滄州泰鼎恒業試驗儀器有限公司根據GB/T 6739-2006 《色漆和清漆 鉛筆法測定漆膜硬度》開發研制的。本產品是用鉛筆刮劃漆膜，以鉛筆硬度表示漆膜的硬度。
適用標準：
GB T17657-2013《人造板及飾面人造板理化性能試驗方法》
GB/T 6739-2006 《色漆和清漆 鉛筆法測定漆膜硬度》
二、TDSB-QY1型人造裝飾板漆膜硬度試驗儀結構性能：
1漆膜硬度試驗儀：漆膜硬度測定適用機械裝置來完成，適用裝置的示例見圖：
說明：
1一一橡膠O型圈；2一一鉛筆；3——基材；4——水平儀；5——可拆卸砝碼；6——夾子：7——儀器移動方8——鉛筆芯；9——漆膜。
漆膜硬度試驗儀示意圖
試驗儀是由一個兩邊各裝有一個輪子的金屬塊組成的。在金屬塊的中間.有一個圓柱形的、以(15±1)℃傾斜的孔。借助夾子，鉛筆能固定在儀器上并始終保持在相同的位置。在儀器的頂部裝有一個水平儀，用于確保試驗進行時儀器的水平。試驗時儀器處于水平位置，鉛筆尖端施加在漆膜表面上的負荷應為（750±10)g。
注：使用機械裝置進行試驗.但也可以手工進行，只要能給出相同的相對等級評定結果，其他類型的試驗儀器也可以使用。
2一套具有下列硬度的木制繪圖鉛筆：
9B—8B—7B—6B—5B—4B—3B—2B—B HB-F H-1H-2H—3H 4H-5H—6H—7H—8H-9H可使用中華牌高級繪圖鉛筆。
注：經商定.能給出相同的相對等級評定結果的不同廠商制造的鉛筆均可使用，對于對比試驗，建議使用同一生產廠的鉛筆。不同生產廠的和同一生產廠不同批次的鉛筆都可能引起結果的不同。
3特殊的機械削筆刀，只削去木頭.留下完整的尤損傷的圓柱形鉛筆芯（圖57)。
單位為毫米
鉛筆削好后的示意圖
4砂紙，砂粒粒度為400號。
5軟布或脫脂棉.試驗結束后用它和與漆膜不起作用的溶劑擦凈試件表面。注：有些試件表面用軟布和脫脂棉不易擦凈.也可以使用繪圖橡皮。
三、TDSB-QY1型人造裝飾板漆膜硬度試驗儀試驗步驟
1、試件制作
長l=(100±5)mm，寬b=(100±5)mm或板寬。
除非有特別說明，試驗前試件在（23±2)℃、相對濕度（50±5)%條件下至少放置16h。
2、用特殊的機械削筆力將每支鉛筆的一端削去大約5mm?6mm的木頭小心操作，以留下原樣的、未劃傷的、光滑的圓柱形鉛筆筆芯。
3、垂直握住鉛筆.與砂紙保持90°.在砂紙上前后移動鉛筆.把鉛筆芯尖端磨平（成直角）。持續移動鉛筆直
4、將試件放在水平的、穩固的臺面，油漆面朝上。將鉛筆插入試驗儀中并用夾子將其固定，使儀器保持水平鉛筆的尖端放在漆膜表面上（見圖)。
5、當鉛筆的尖端剛接觸到漆膜后立即推動試件，以0.5mm/s?1mm/s的速度朝離開操作者的方向推動至少7mm的距離。
6、用軟布或脫脂棉和惰性溶劑擦凈漆膜表面。在自然光線下，用正常視力（或矯正到正常視力）觀察試件漆膜變化。如果未出現劃痕，在未進行試驗的區域重復試驗，更換較高硬度的鉛筆直到出現至少3mm長的劃痕為止；如果已出現超過3mm的劃痕，則降低鉛筆的硬度重復試驗，直到超過3mm的劃痕不再出現為止。
四、結果評定
以沒有使涂層出現3mm及以上劃痕的最硬的鉛筆的硬度表示漆膜的鉛筆硬度
