| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDSB-BC |
| 測量范圍 | 測定試件在溫度20°C時而引起的尺寸變化 | 測量精度 | 0.1 |
| 電源 | 110V | 用途 | 用于測定試件在溫度20℃時而引起的尺寸變化 |
| 加工定制 | 是 | 外形尺寸 | 400mm |
| 重量 | 9k | 產地 | 河北滄州獻縣 |

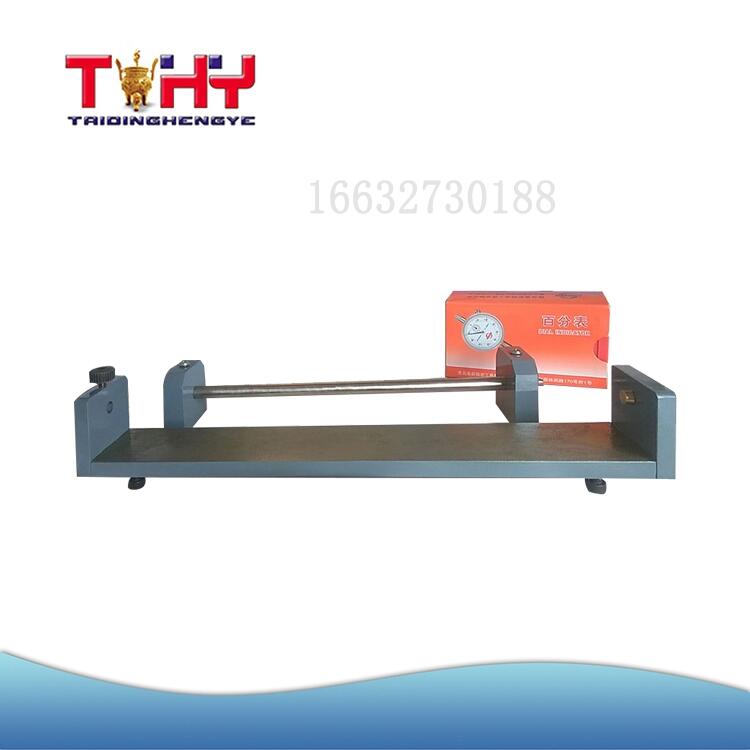

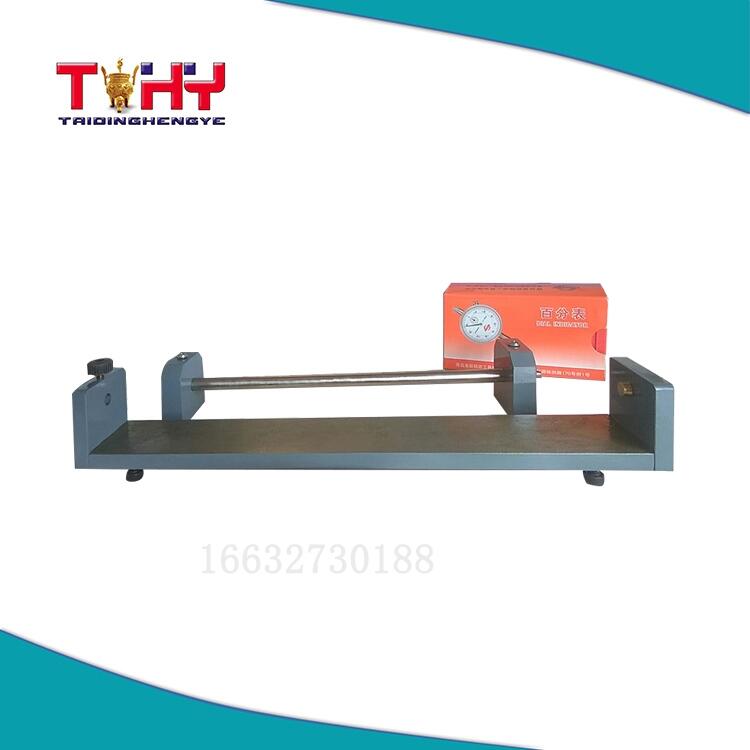

TDSB-BC型人造板尺寸穩定性標準長度測量儀
一、TDSB-BC型人造板尺寸穩定性標準長度測量儀產品簡介
TDSB-BC型人造板尺寸穩定性標準長度測量儀是滄州泰鼎恒業試驗儀器有限公司根據GB/T17657-2013《人造板及飾面人造板理化性能試驗方法》中-尺寸穩定性測定—方法1中的試驗要求生產的。用于測定試件在溫度20℃時,由于相對濕度的變化而引起的尺寸變化。
二、TDSB-BC型人造板尺寸穩定性標準長度測量儀儀器與材料
2.1儀器配置：長度測量儀框架、校準桿、百分表各一個。百分表精確度：±0.01mm。
2.2試驗室自備儀具：
恒溫恒濕箱.（推薦使用TDSB-YH1型人造裝飾板恒溫恒濕養護箱）
三、TDSB-BC型人造板尺寸穩定性標準長度測量儀試件制備
按照試驗要求從試樣上面橫向和縱向各截取4個試件，尺寸均為長l=(300±1)mm:寬b=(50±1)mm
四、TDSB-BC型人造板尺寸穩定性標準長度測量儀試驗方法
4.1試件厚度和長度測量點
試件作適當標記,以保證每一次測量在同一點進行。
a)厚度測量點:記號位于離試件端部50mm的中心線上,如圖37所示。試件表面可用墨水作記號.也可采用其他有效的記號。
說明：
1——水標
2——玻璃板:
b)長度測量點:合適的參照系統包括膠合在試件端部的、厚度至少為1mm的玻璃板。另一可選擇的參照系統是金屬扣,相隔250mm.距端部25mm。金屬扣可用機械方式固定或膠合在試件表面。不能采用水溶性或吸濕的膠黏劑。如證明可得到正確的結果.也可使用其他標記形式:
4.2調濕處理
將試件分成兩組,分別在恒溫恒濕箱進行調濕處理.每一組分3個步驟進行。按表2中的毎一步驟處理使試件達到恒定質量。在完成2、3步驟后按1.33.1.3測定試件長度和厚度。
表2試件調濕處理?xiàng)l件
|
步驟 |
第1組 |
第1組 |
|
1 |
20℃.30%.RH |
20℃.85%.RH |
|
2 |
20℃.65%.RH |
20℃.65%.RH |
|
3 |
20℃.85%.RH |
20℃.30%.RH |
相隔24h兩次稱重結果之差不超過試件質量的0.1%,即視為質量恒定。
在試作平衡處理期間,每小時不少于1次進行測量并記錄氣候箱的溫度和濕度。
4.3測量
在測量長度之前,用校準桿校正長度測量裝置。翹曲或彎曲試件在測量時應使其平直。
試件在分別完成表2中2、3步驟后,應進行下面測量:
——長度標記之間的距離;
——試件厚度(在三個點測量厚度見圖37)
——試件質量。
所有測量工作必須在平衡處理環境中進行,或從恒溫恒濕箱中取出試件后5min內完成。
4.4干燥
在試驗后.試件進行十燥并稱量。
五、TDSB-BC型人造板尺寸穩定性標準長度測量儀結果表示
5.1含水率
完成表2中2、3步驟后,3次平衡處理后的毎一試件含水率,按4.3規定,使用4.3、4.4所測得結果進行計算。
5.2長度變化
每一試件長度的相對變化,按式(1)和式(2)計算,精確至0.1mm/m:
式中:
△65.85——相對濕度從65%~85%時長度的相對變化,單位為毫米每米(mm/m);
△65.30—相對濕度從65%~30時長度的相對變化,單位為毫米每米(mm/m)
l85——在20℃,85RH時測量點之間的長度.單位為毫米
l65——在20℃.65RH時測量點之間的長度.單位為毫米
l30——在20℃,30%RH時測量點之間的長度.單位為毫米。
5.3厚度變化
毎一試件3點厚度的變化,按式(23)和式(24)計算.其結果為3個測量點的平均值,精確至0.1%:
式中
△t65.85——相對濕度從65%~85%時厚度的相對變化,%。
△t65.30——相對濕度從65%~30%時厚度的相對變化.%;
t85——在20℃.85%RH時的厚度,單位為毫米;
t65——在20℃,65%RH時的厚度,單位為毫米;
t30——在20℃,30%RH時的厚度.單位為毫米。
六、TDSB-BC型人造板尺寸穩定性標準長度測量儀結果表示
計算每一張板的含水率、長度和厚度變化的平均值和標準偏差。
七、每次試驗完成后應將測長儀上的污漬清洗干凈，將百分表拆卸下來放置在原來的包裝盒子里。以備下次使用。
