| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDEN12697-20 |
| 測量范圍 | 0-10mm | 測量精度 | 0.1℃ |
| 電源 | 220V | 用途 | 用于對橋梁鋪裝用瀝青混合料進行貫入試驗 |
| 加工定制 | 是 | 外形尺寸 | 200mm 300mm |
| 重量 | 6.5 | 產地 | 河北滄州獻縣 |
TDEN12697-20系列瀝青混凝土壓痕貫入儀
產品簡介：
TDEN12697-20系列瀝青混凝土壓痕貫入儀是河北天棋星子檢測設備有限公司根據國際標準：BS EN 12697-20：2012 Bituminous mixtures. Test bs for hot mix asphalt. Indentation using cube or cylindrical specimens (CY)開發研制的。
TDEN12697-20系列瀝青混凝土壓痕貫入儀主要用于對橋梁鋪裝用瀝青混合料進行貫入試驗，以測定其在一定溫度一定荷載強度下的變形量?？蛇M(jìn)行單一試件的貫入度試驗，也可同時進行兩個試件的貫入度平行試驗，可設定循環水的加熱溫度，貫入深度自動記錄.

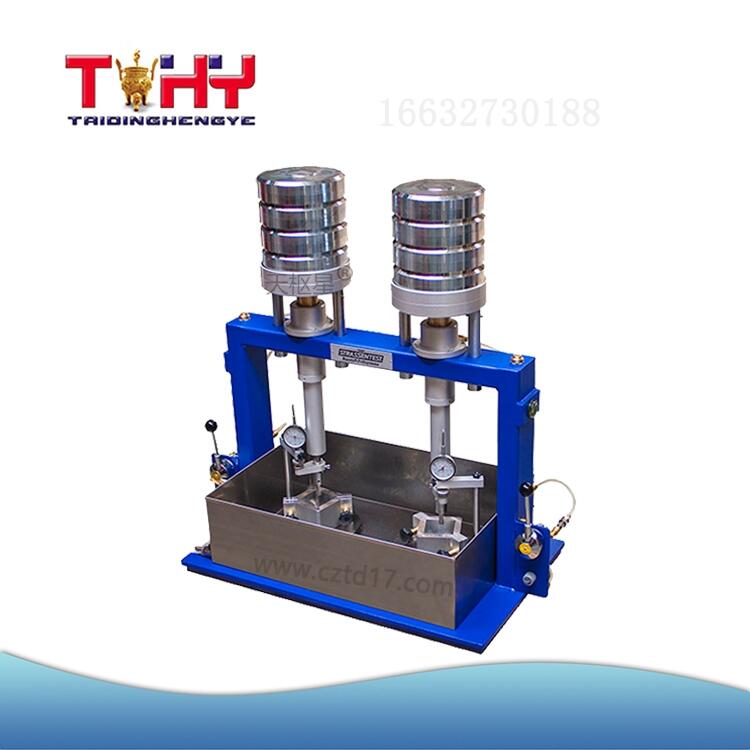

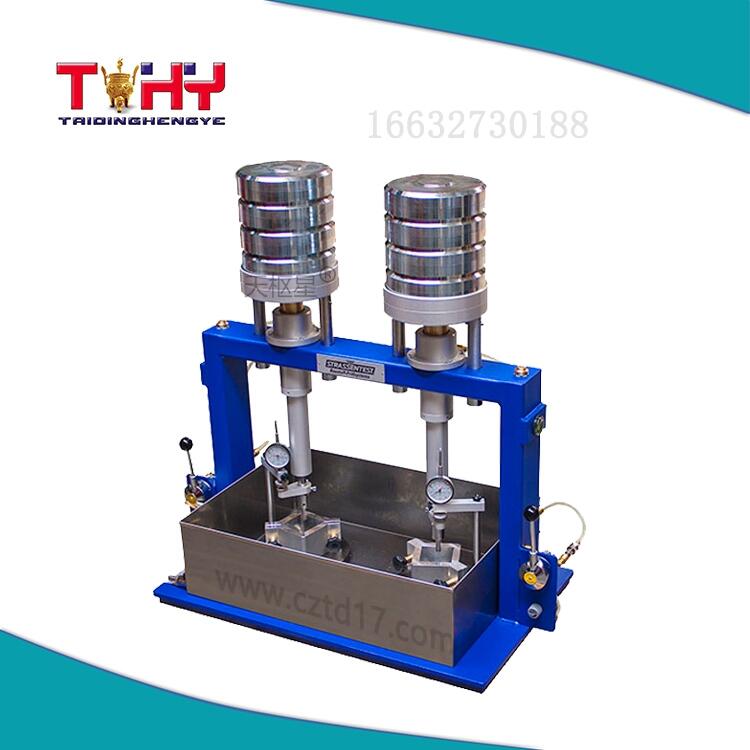

TDEN12697-20-II型瀝青混凝土壓痕貫入儀
TDEN12697-20-II型（同時2個試件手人工采集數據）+D(電腦自動采集數據）
本儀器是測試瀝青混合料貫入度試驗儀主要用于對橋梁鋪裝用瀝青混合料進行貫入試驗，以測定其在一定溫度一定荷載強度下的變形量?？蛇M(jìn)行單一試件的貫入度試驗，也可同時進行兩個試件的貫入度平行試驗，可設定循環水的加熱溫度，貫入深度自動記錄。
標準試驗?zāi)＞撸?/span>
一、TDEN12697-20-1型瀝青混凝土壓痕貫入儀【技術參數】：
1、砝碼重量： 10kg~50kg
2、貫入桿截面積： 5cm
3、貫入桿直徑 2.52cm
4、貫入桿重量 2.5kg
5、位移測量范圍： 0-10mm
6、分辨率： 0.01mm
7、溫度控制范圍：室溫~60℃
8、精度：0.1℃
9、時間測量范圍及精度:0-60min±1S。
10、環境溫度： ≤30℃。
11、相對濕度： ≤85%。
12、電源電壓：220v
二、性能特點：
1、電腦顯示屏顯示位移及時間關系曲線。
2、并自動判斷試驗結果。
3、自動控制整個試驗過程.
4、具有分段采樣功能。采樣速率:在開始加載后的10秒內,采樣速率不小于100HZ;此后 5min不小于1HZ; 然后以不小于0.2HZ至試驗結束。
5、液晶屏顯示位移及時間關系曲線。并自動判斷試驗結果。
6、具有水循環系統,保證溫度均衡。
7、加載形式采取垂直加載，載荷恒定，性能可靠。
三、儀器配置：
貫入儀 主機： 1臺
品牌電腦 ： 1套
打印機： 1臺
配套軟件： 1份
加載砝碼： 5塊 （50kg）
標準試模： 5塊（100x100x50mm）
說明書 ： 1份
合格證 ： 1份
保修卡 ： 1份
四、試件制作步驟：
1）按規定的溫度及時間拌合澆注式瀝青混合料；
2）將拌和好的混合料均勻地注入試模，使試模中混合料頂部中間的部分稍凸出，確保冷卻后表面平整；
3）將試件在常溫條件放置時間不少于 48h 進行測試，最長放置時間不得超過一周。
五、試驗步驟
試件制作結束后，按如下步驟進行試驗：
1）將按規定方法養護的試件脫模，試樣的側面作為測試面并重新裝入試模中；
2）將試模和試件一起放入預先設定溫度下的水浴中保溫 60min；
3）將貫入桿垂直下伸到試件表面的中央，并使其與試件表面接觸；
4）放下貫入桿，同時按動秒表開始計時，初加荷載為 2.5kg（25.4N）（為貫入桿和承重平臺的重量），讀取 10min 時百分表的讀數；
5）固定貫入桿，將該荷載下 10min 時的百分表讀數調整為零，在沒有沖擊力的情況下，將 50kg（490.5N）的荷載砝碼放在承重臺上，記錄 1min， 2min， 3min， 5min， 10min， 20min， 30min和 60min 時百分表的讀數。
