| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDSJ-DR3 |
| 測量范圍 | -30,,20℃(范圍與試件放入量有關） | 測量精度 | 0.1 |
| 電源 | 220V | 用途 | 用于水泥砂漿低溫循環凍融試驗陶瓷磚抗凍性的測定 |
| 加工定制 | 是 | 外形尺寸 | 300mm 400mm 500mm |
| 重量 | 210kg | 產地 | 河北滄州獻縣 |

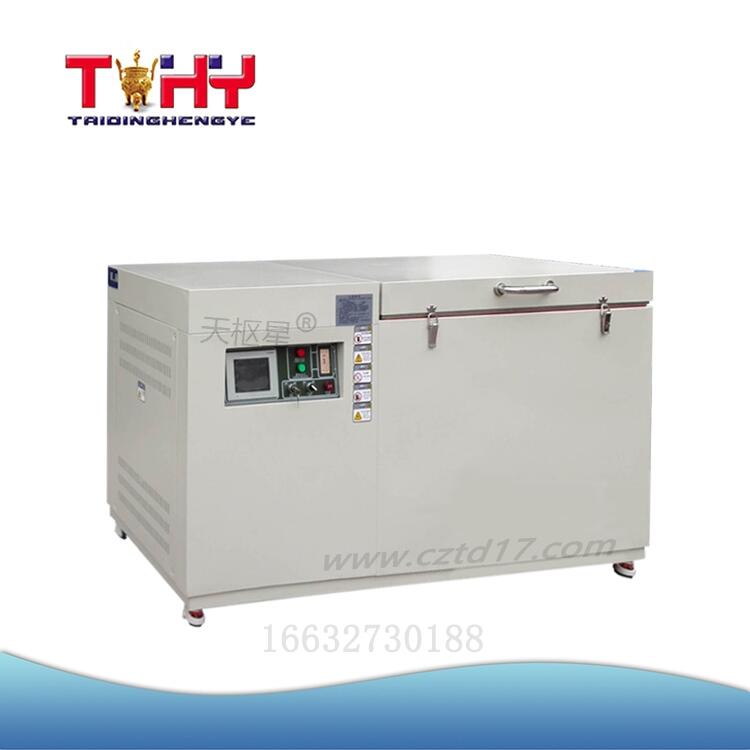

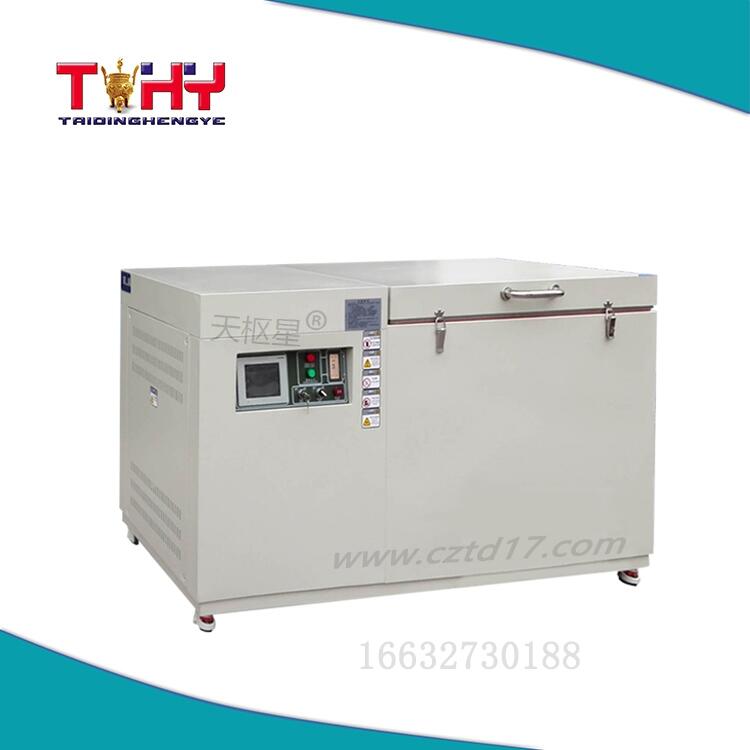

TDSJ-DR3型水泥砂漿凍融試驗機（又稱全自動水泥砂漿低溫循環凍融試驗箱）
一、產品簡介
TDSJ-DR3型水泥砂漿凍融試驗機（又稱全自動水泥砂漿低溫循環凍融試驗箱）是完全按照國標；JGJ 70-2009《建筑砂漿基本性能試驗方法》CRTS-Ⅱ型板式無砟軌道水泥瀝青砂漿試驗檢測技術;GB/T50082-2009《普通混凝土長期性能和耐久性能試驗方法》GB/T2542-2012 《砌墻磚試驗方法》、GB/T4111-1997《混凝土小型空心砌塊試驗方法》、GB／T3810.12-2007《陶瓷磚抗凍性的測定》所提試驗條件而設計的;同時還可以按照用戶的要求完成部分不高于-30℃的低溫試驗。
二、工作條件
1．環境溫度5℃～35℃。
2．環境相對濕度不大于85％。
3．周圍無振動、無腐蝕性介質、無強電磁場干擾。
4．在堅固平整的地面上放置。
5．電源：AC220V±5％ 50Hz 總功率：4000W。
6．設備距離0.8M以上間距。
三、技術參數
1．容器內腔尺寸：長115cm，寬50cm, 高50cm。
2．額定試驗數量：15塊100mm×100x100mm混凝土試塊或等質量的其他規格試件（約60Kg)。
3．降溫速率：空載時大于20℃/h。
4．控溫范圍：-30—+20℃(范圍與試件放入量有關）。
5．設備外形尺寸：1.8m×0.80m×1.24m。
6．重量：約210Kg。
四、產品結構
本裝置由5個部件組成：電腦自動控制系統，凍融試驗箱，制冷系統，加熱及載冷劑循環系統和冷卻系統
1、電腦自動控制系統：采取PLC工業電腦進行控制，六點長圖記錄儀完成各點溫度循檢和自動記錄，通過計數繼電器可任意
設定所需循環次數，自動顯示已完成的循環次數，制冷自控系統所用供液電磁閥，熱量膨脹閥和壓力保護開關等均選用世界著名廠商麥佛斯公司的產品。該控制系統具有良好的拉制、顯示、記錄、連鎖、故障報警等和保護功能，所有控制元件均符合IEC國際標準或者GB國標。
2、凍融試驗箱：試驗箱采用高檔不銹鋼板制作，箱體和箱蓋夾層內填充發泡型聚氨酶型料作保溫，箱蓋設有平衡裝置，可任停在所需位置。
3、制冷系統：采用日本三菱重工技術生產的半土封閉活塞式冷暖機組，工質為F22．配用電機功率為7.5KW，蒸發器采用阿
法拉公司生產，制冷用不銹鍋式換熱器，它具有體積小，換熱效率高的特點。
4、加熱及載冷循環系統：由售狀電加熱器、載冷劑循環泵、管道、紀式流量控制器及閥門等組成，載冷劑采用-3535C軍用長效防凍液。
5、冷卻水循環系統：由循環水泵和低噪音冷卻塔組成，采用循環水可以節約用水通過冷卻塔風機的啟／停調節。實現制冷系統冷凝壓力和恒定。
壓縮冷凝機組，冷卻水泵擺放在同一臺金屬箱體中，電加熱器，蒸發器，凍融循環泵擺放在加一臺金屬箱體中，上述兩箱體與凍融試驗同置于一個公共底座上，構成機組整體，自動控制柜和冷卻塔單立，出廠前進行了嚴格試車和檢驗，用戶只需按要求接通水路和電路即可使用。
