| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD3324-W |
| 測量范圍 | 測量范圍0-10mm | 測量精度 | 示值精度0.01mm |
| 電源 | 36V | 用途 | 用于金屬家具衛浴家具通用技術條件 |
| 加工定制 | 是 | 外形尺寸 | 100mm 200mm |
| 重量 | 約0.4kg | 產地 | 河北滄州獻縣 |

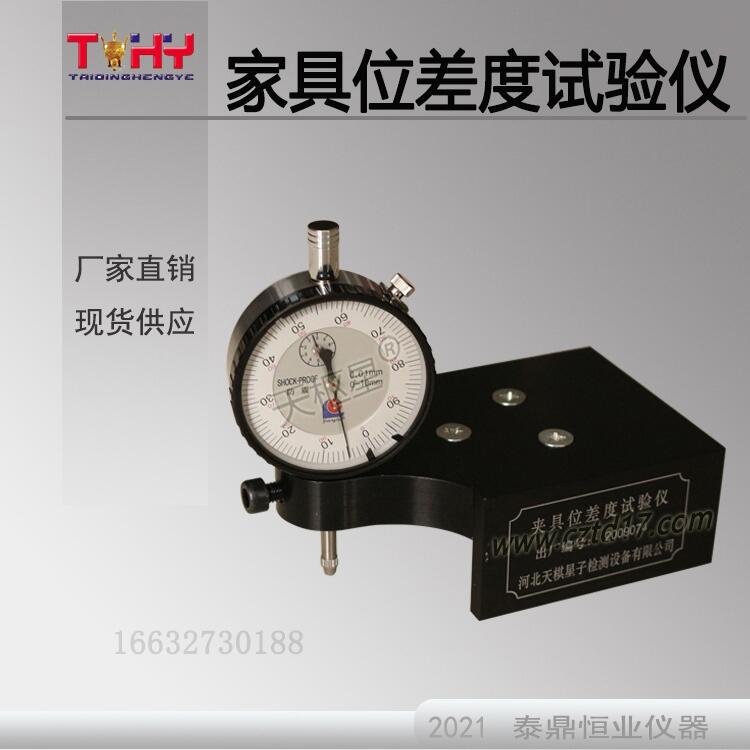

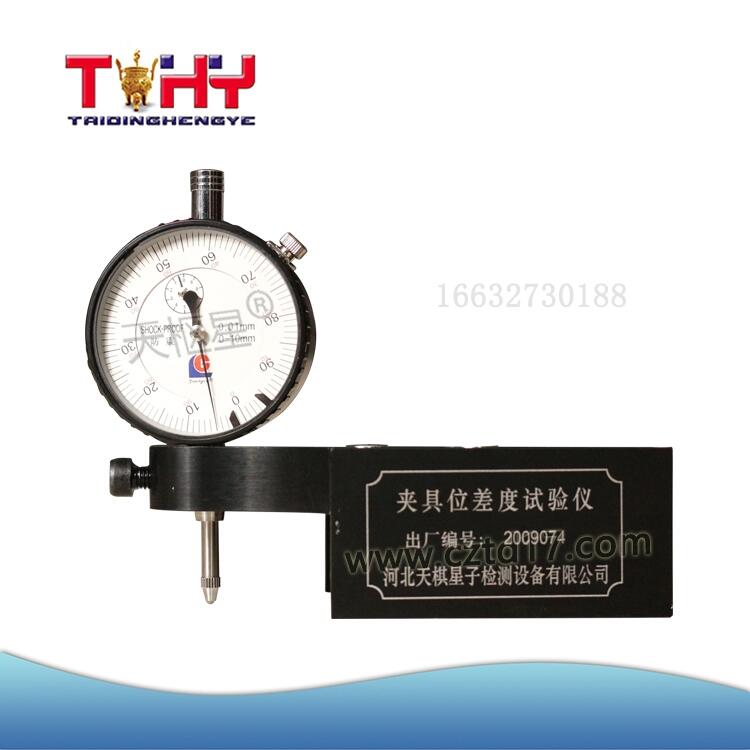

TD3324-W型家具門窗位差度試驗儀
TD3324-W家具位差度試驗儀是河北天棋星子檢測設備有限公司根據GB/T3324-2017《木家具通用技術條件》研制生產的。
該產品同時適用于：
GB/T 3325-2017《金屬家具通用技術條件》
GB 24977-2010 《衛浴家具》
二、產品特點
1. 尺寸精準，手持便利；
2. 外觀精美，使用簡便；
3. 采用大廠出廠的數顯儀表，保證通過計量，置零后方便讀數；
三、技術參數
測量范圍 0-10mm
示值精度 0.01mm
體積(約) 125mm*80mm*40mm
重量 約0.4kg
四、判定標準
|
項目 |
試件名稱及規格 |
允許值 |
|
木家具位差度 |
門與框架、門與門相鄰表面間的距離偏差 |
≤ 2. 00 |
|
抽屜與框架、抽屜與門、抽屜與抽屜相鄰兩表面間的距離偏差（非設計要求的距離） |
≤1.00 |
|
|
金屬家具位差度 |
門與框架、門與門、抽屜與框架、抽屜與門、抽屜與抽屜相鄰兩表面間的距離偏差（非設計要求的距離） |
≤2.00 |
五、使用方法
家具位差度測定時，應選擇門與框架或門與門、門與抽屜、抽屜與框架、抽屜與抽屜相鄰兩表面間距離部位，在該相鄰表面中任選一表面為測量基準面，將器具的基準面安放在測量基準面上，器具的測量面對另一相鄰表面進行測量，并沿著該相鄰表面再測量一個或一個以上部位。
當測得同為正或負值時，以絕對值為位差度評定值;當測量值為正負值時，則以測量值的絕對值之和為位差度的測定值，并以的測定值為位差度的
