| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD23932-WZ |
| 測量范圍 | 測抗彎承載力試驗 | 測量精度 | 0.01kN |
| 電源 | 36V | 用途 | 用于對金屬面絕熱夾芯板抗彎承載力試驗 |
| 加工定制 | 是 | 外形尺寸 | 200mm 300mm 400mm |
| 重量 | 4.5KG | 產地 | 河北滄州獻縣 |

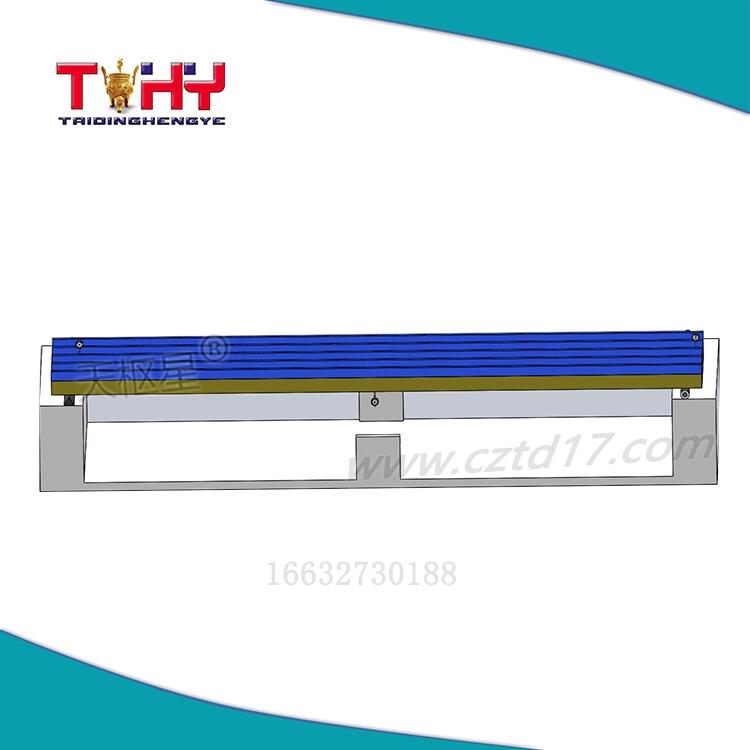

TD23932-WZ型金屬面絕熱夾芯板抗彎承載力試驗裝置
一、產品簡介：
本產品是滄州泰鼎恒業試驗儀器有限公司根據國標GB/T23932-2009《建筑用金屬面絕熱夾芯板》中對金屬面絕熱夾芯板抗彎承載力試驗的使用要求開發生產的。
二、技術參數
1.適用試件規格：長度：3700mm×寬度30~1500mm。
2.百分表量程：0~30mm
三、試驗步驟
1將試件簡支在兩個平行支座上,一端為鉸支座,另一端為滾動支座。支座中心距板端為100mm。按圖3所示安裝儀表;
2空載2min,記錄初始數讀;
3將0.5kN/m2荷載分五級均布加載,每級加0.1kN/m2,靜置10min后記錄中間的位移量及支座的下沉量,一直加至0.5kN/m2,計算此時的撓度值;
4超過0.5kN/m2荷載后,每級按0.05kN/m2繼續加載,直至撓度達到L0/200(屋面板),或L0/150(墻板),記錄此時的荷載,即為抗彎承載力。取三塊試件的算術平均值作為測定結果,修約至
0.01kN/m2
單位為毫米
1——均布荷載;
2一一支座承壓板(寬100mm,厚6mm~15m鋼板);
3——鉸支座
4——滾動支座
5——試件
6一一百分表fa,fa,f,f2。
