| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDYM-PN1 |
| 測量范圍 | 測油墨 | 測量精度 | 0.1 |
| 電源 | 36V | 用途 | 測定油墨鋪開的直徑,至達到直徑止, |
| 加工定制 | 是 | 外形尺寸 | 200mm |
| 重量 | 115克 | 產地 | 河北滄州獻縣 |

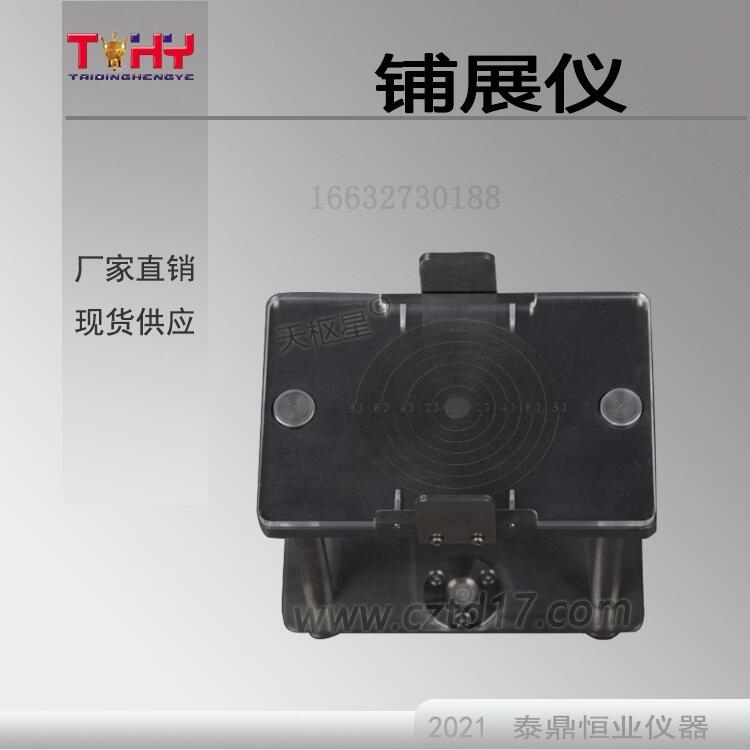

TDYM-PN1型平（行）板粘度計（又稱鋪展儀）
一、TDYM-PN1平（行）板粘度計（又稱鋪展儀）概述
平（行）板粘度儀（Parallel Plafe Viscosimeper），也叫鋪展儀（Spreadomeper）這是一種建立在兩塊平行板之間油墨流動的原理的儀器，它可以在低剪切應力下快而準確地測出油墨在兩塊平行板之間的流動情況。（國際上有的國家取一分鐘時的鋪展直徑為該油墨的流動性）。
將一定量的油墨放于平板上，移去D后，透明（玻璃或塑料）的上板A就順著C桿落下來，壓在油墨上。油墨滴在受壓后就開始向外鋪開，在不同的時間下測定油墨鋪開的直徑，至達到直徑止。
用平行板粘度儀可以測定油墨的四個參數，即粘度、屈服值、截距和斜率。
1、粘度
粘度的計算是先求出剪切應力和剪切速率，然后在根據公式計算：
n=t/y
式中：n 粘度（泊）
t 剪切應力
y 剪切速率
t=(2WgV)/(π?Y5)
y=(6πY?)/V (0.4343S1)/π
式中：W 上板重量（115克）
G 重力加速度（980厘米/秒?）
V 油墨體積（0.5厘米?）
π 測定時間（秒）
Y 在時間π時的鋪展半徑
S1 100秒時的鋪展直徑，減去10秒時的鋪展直徑（即等于斜率）。這個公式中的π是以小于120秒為條件的，超過120秒時，此式就不適用。
2、屈服值
可以理解，在平行板粘度儀之間的油墨所受的壓力是逐漸減少的，這是因?yàn)樯习宓膲毫κ枪潭ú蛔兊?，而受壓面積—油墨的直徑卻越來越大，這就是說，油墨的單位面積上所受的力是隨其直徑的不斷擴大而在逐漸減少。而當剪切應力減小到與油墨的屈服值相等時，油墨的直徑就不擴大，此時就得到了一個直徑，由此可見，油墨的屈服值和以平行板粘度計測得得油墨直徑之間存在著函數關系。但是，至今尚無一個確切的公式來說明他們之間關系，所以，我們這里也不列舉其公式了。
3、斜率
就是在用平行板粘度儀進行測定時將各個時間的油墨鋪展直徑記錄下來后，通過計算就可以求得的代表油墨絲頭“長、短"（斜率越大，油墨越長：反而，越短）的一個特性數據。
由于油墨的鋪展直徑與時間對數之間存在著線性關系，所以用一系列相對應的直徑D和時間對數㏒t（以秒計）為橫坐標的直角坐標上作圖，把各點連起來后就可得到一條直線，這條直線可叫做D—㏒t直線或叫做油墨的特性線。直線與D軸相交，如果把遠點到這個交點的距離記作I，則I就是這條直線的截距。
斜率的最簡單計算公式是
S1=D100-D10
這個公式說明：以平行板粘度儀求油墨特性線的斜率，只要將100秒時測得得油墨直徑減去10秒時測得得油墨直徑就可以了。
4.截距
截距與油墨的?。ㄜ洠┏恚ㄓ玻┯嘘P(guān)，截距越大，油墨越?。ㄜ洠?，反之油墨就越稠（硬），在一定的條件下，截距還和油墨的粘度有關，截距越大則其粘度越小。
截距可以自1秒時的油墨直徑取得，也可自下式求得：
I=D10—S1
式中：I 截距
D10 10秒時的油墨鋪展直徑
S1 斜率
這個公式說明，油墨特性線的截距等于油墨在平行板粘度儀上10秒時的鋪展直徑減去斜率。

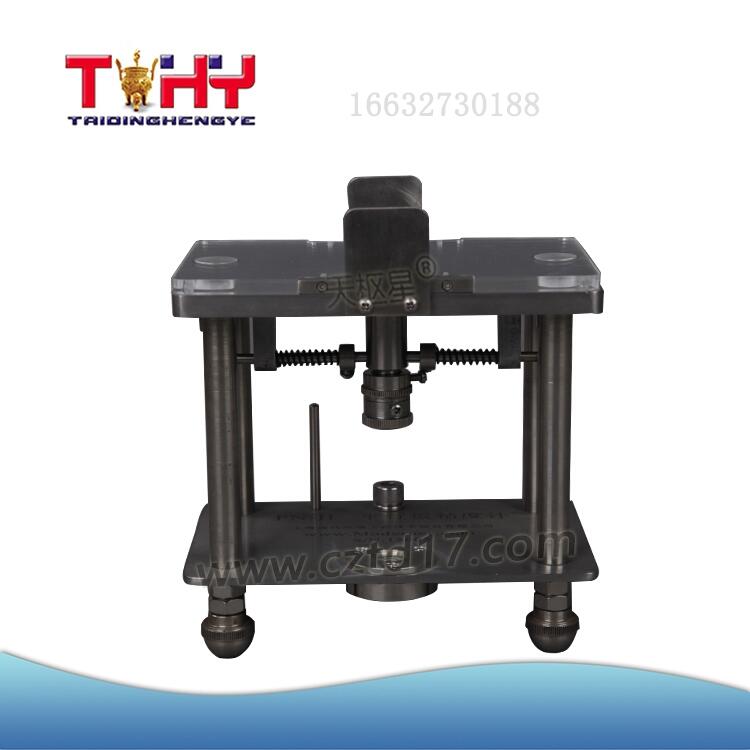

二、TDYM-PN1平板粘度計結構
1.壓板 2.導柱 3.緊母4.中心軸5.套6.導柱套7.彈簧軸8.調整螺釘9.元水泡
10平行板上板 11.小柱 12調節母
三、TDYM-PN1平板粘度計操作和使用
試驗調整：
1、調整三條整腳（8）由園水泡（9）保證粘度儀成水平位置。
2、清潔壓板（1）及上平板（10）
3、清潔中心軸套（5）將小柱（11）插進中心軸下端的孔里，將緊母（3）轉動擰緊。調整調節母（12），使中心軸軸面及上平板于同一平面，用緊定螺釘鎖住調節母。
試驗方法：
1.預備原料，準備秒表
2.需要的工具：調墨刀
主要步驟 操作要點
1.清潔工作 清潔樣品注墨孔，清潔壓板（1）和粘度儀上平板（10）上面的油污，清潔可以用軟布或棉紗粘上溶劑完成
2.調整水平 調節三調整腳（8），調整園水泡（9），使儀器保持水平。
3.放下中心軸 拿開壓板（1）和導柱軸（2），用螺母（3）將中心軸（4）向下調整。
4.裝油墨 準備0.5°C的樣品油墨，用調墨刀裝入注墨孔，使其不要凸出和凹陷。
5.裝上壓板 在預定位置裝上軸（2）和壓板（1）。
6.放下壓板 向上動中心軸（4），同時起動秒表。
7.讀取油墨鋪展值 讀取10秒，60秒，100秒。
根據前面所述公式測定數據。
注：測定數據時必須在恒溫條件下，溫度25°C±1°C，濕度65°C±5度。
四、TDYM-PN1平板粘度計維護與修理
本儀器使用后經清洗干凈放入盒內放置穩當，不要磕碰。儀器應立放，壓板（有機玻璃板）放置在上板平面上，以防變形。壓板用久不平及重量不足應更換。
五、產品附件
為了防止調整腳劃痕桌面，特備有墊角（三件）放置小塑料袋內，與產品合格證、說明書一起放入紙盒內包裝好。
