詳細(xì)參數(shù) | |||
---|---|---|---|
品牌 | 天樞星 | 型號(hào) | TD11385-RH |
測量范圍 | 測量范圍,室溫~900℃ | 測量精度 | 0.1 |
電源 | 220V | 用途 | 用于絕熱用巖棉,礦渣棉及其制品的熱荷重收縮溫度試驗(yàn) |
加工定制 | 是 | 外形尺寸 | 400mm 500mm |
重量 | 50Kg | 產(chǎn)地 | 河北滄州獻(xiàn)縣 |

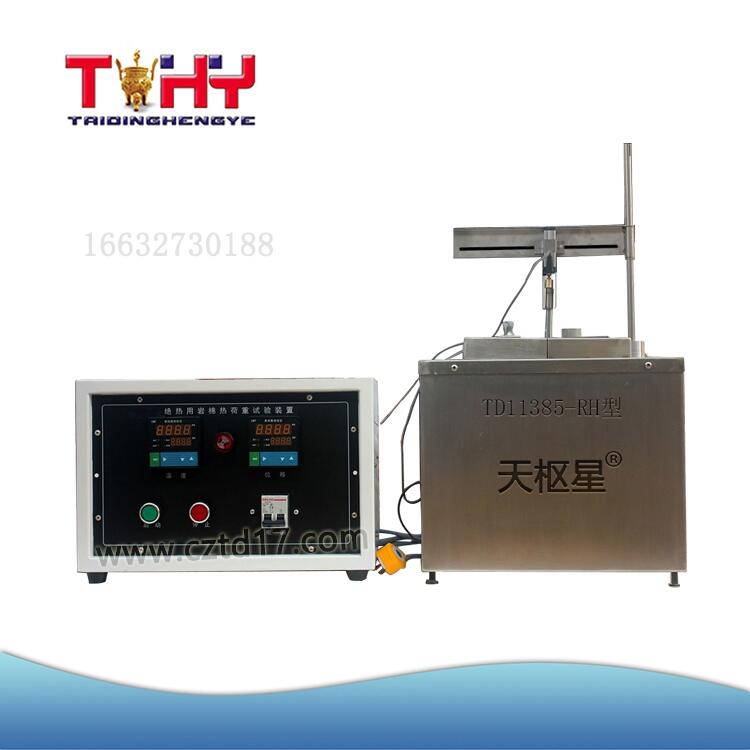

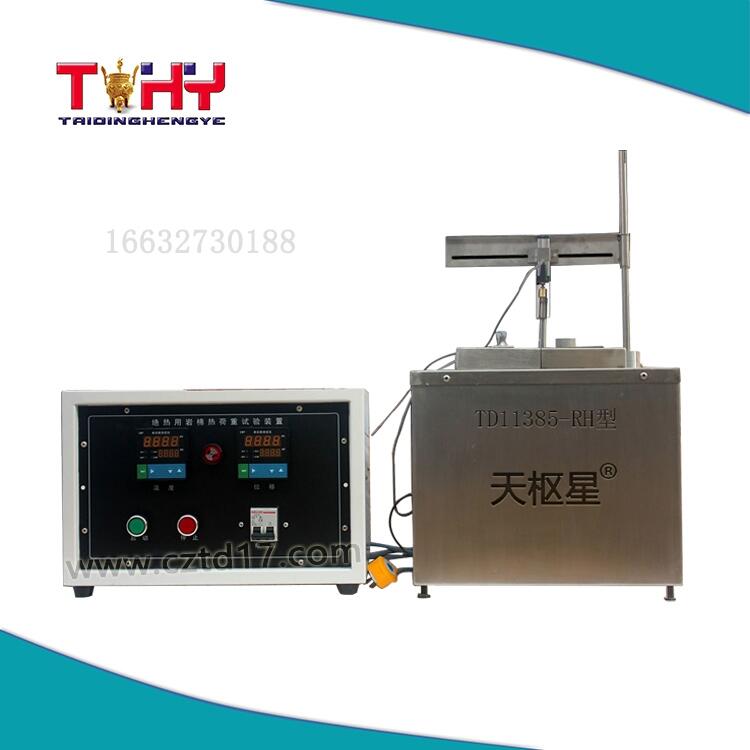

TD11385-RH型絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀
一、TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀使用范圍
TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀是由滄州泰鼎恒業(yè)試驗(yàn)儀器有限公司根據(jù)中華人民共和國國家標(biāo)GB/T11835-2007《絕熱用巖棉、礦渣棉及其制品》中規(guī)定的技術(shù)條件而研制的測試設(shè)備。
TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀適用于絕熱用巖棉、礦渣棉及其制品的熱荷重收縮溫度試驗(yàn)。
二、TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀功能特點(diǎn)
該產(chǎn)品結(jié)構(gòu)合理,觸屏控制、自動(dòng)化程度高,記錄時(shí)間準(zhǔn)確,性能穩(wěn)定操作方便。
三、TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀技術(shù)參數(shù)
1.微電腦控制、多點(diǎn)式程序升溫;
2.環(huán)境溫度:室溫~40℃ 相對(duì)濕度:≤75%
1.工作電壓:交流220V±10V 50Hz
4.總功率:1.5KW 加熱功率:1000W
5.縮放測量范圍:室溫~900℃
6.升溫速率:5℃/min±0.3℃和 3℃/min±0.2℃可設(shè)定
7.儀器采用單片計(jì)算機(jī)、多點(diǎn)式程序升溫
8.裝夾具:不銹鋼材料;抗腐蝕
9.儀器熱源采用熱板式
10.設(shè)備外形尺寸:長×寬×高(0.45×0.35×0.78)m
11.設(shè)備重量:50 Kg
四、TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀操作步驟
1、試樣制作:
1.1制品取實(shí)際密度的試樣。
1.2管殼可取和管殼相同密度的板材作試樣。
1.3有貼面的制品,應(yīng)去除貼面材料。
1.4試樣為直徑47mm?50mm,厚度50mm?80mm的圓柱體。
2試驗(yàn)程序
2.1將試樣放入加熱容器,其上加荷重板和荷重棒,使試樣上達(dá)到490Pa的壓力。
2.2檢査熱電偶熱端的位置,使其在垂直方向位于加熱容器中心部位,在水平方向距加熱容器外表面20mm處。記下爐內(nèi)溫度和試樣厚度的初始值。
2.3開始加熱時(shí),升溫速率為5℃/min。當(dāng)溫度升到比預(yù)定的熱荷重收縮溫度低約200℃時(shí),升溫速率為3℃/min,直至試樣厚度收縮率超過10%。停止升溫,記錄厚度收縮10%時(shí)的爐溫即為該試樣的熱荷重收縮溫度,并記錄試樣顏色變化。
3試驗(yàn)結(jié)果
結(jié)果取2個(gè)試樣的熱荷重收縮溫度結(jié)果的平均值,修約至10℃。
4試驗(yàn)報(bào)告
試驗(yàn)報(bào)告應(yīng)包栝下列內(nèi)容:
說明按本附錄進(jìn)行試驗(yàn);
試樣的名稱或標(biāo)記;
試驗(yàn)時(shí)升溫速率;
熱荷重收縮溫度;
說明在試驗(yàn)過程中可見的變化,如試樣顏色。
注:由試樣厚度收縮率與溫度關(guān)系的計(jì)算,以內(nèi)插法求出試樣厚度收縮率為10%的爐內(nèi)溫度,取兩次測量的算術(shù)平均值,精確到10℃,作為試樣的熱荷重收縮溫度。
TD11385-RH絕熱用巖棉熱荷重收縮溫度試驗(yàn)儀隨貨清單
1.加熱爐 1套
2.控制箱 1臺(tái)
1.熱電偶 1根
4.位移傳感器 1根
5.試驗(yàn)筒 2只
6.說明書 1份
7.合格證 1張
五、適用標(biāo)準(zhǔn)
GB/T11835-2007 絕熱用巖棉、礦渣棉及其制品
ISO1716-2002 建筑產(chǎn)品對(duì)火焰試驗(yàn)的反應(yīng) 燃燒熱的測定
