最近中文字幕在线mv视频在线,中文字幕无码家庭乱欲,一区二区伊人久久大杳蕉 ,亚洲综合国产一区,夜夜爽www

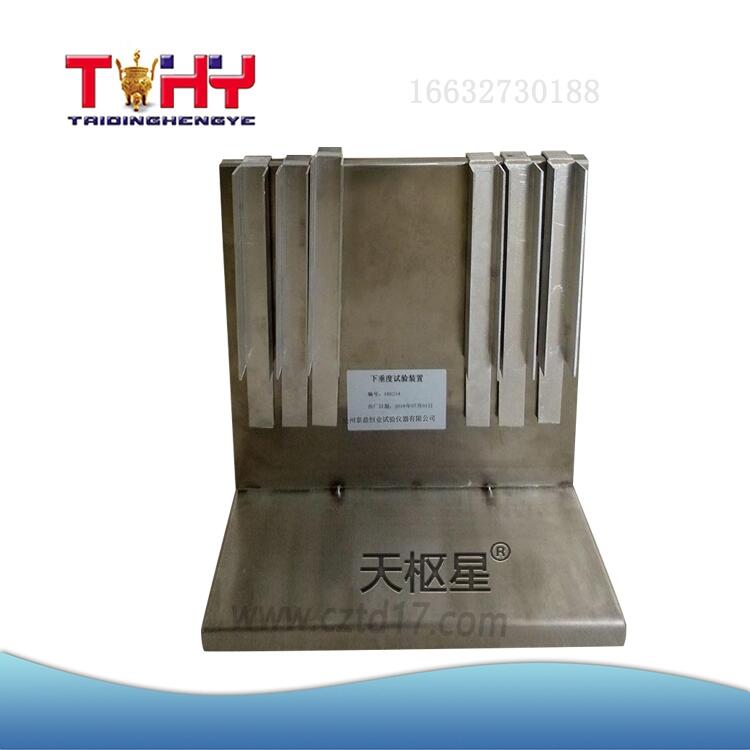

TDMF-L型建筑密封材料下垂度試驗(yàn)儀

一、TDMF-L型建筑密封材料流動(dòng)性及下垂度試驗(yàn)儀產(chǎn)品簡(jiǎn)介
TDMF-L型建筑密封材料流動(dòng)性及下垂度試驗(yàn)儀是滄州泰鼎恒業(yè)試驗(yàn)儀器有限公司根據(jù)GBT 13477.6-2002《建筑密封材料試驗(yàn)方法》 第6部分：流動(dòng)性的測(cè)定開(kāi)發(fā)研制的。
該產(chǎn)品適用于測(cè)定非下垂型密封材料的下垂度和自流平型密封材料的流平性。
二、TDMF-L型建筑密封材料流動(dòng)性及下垂度試驗(yàn)儀原理
在規(guī)定條件下.將非下垂型密封材料填充到規(guī)定尺寸的模具中，在不同溫度下以垂直或水平位置保持規(guī)定時(shí)間，報(bào)告試樣流出模具端部的長(zhǎng)度。
在規(guī)定條件下，將自流平型密封材料注入規(guī)定尺寸的模具中，以水平位置保持規(guī)定時(shí)間，報(bào)告試樣表面流平情況。

三、TDMF-L型建筑密封材料流動(dòng)性及下垂度試驗(yàn)儀技術(shù)參數(shù)
1、下垂度模具:
長(zhǎng)度：150±0.2mm，兩端開(kāi)口：50±0.5mm,
橫截面內(nèi)部尺寸:寬(20±0.2)mm，深(10±0.2)mm。
2、流平性模具:150mmX20mmX15mm,
3、其他配套儀具
① 鼓風(fēng)干燥箱:溫度能控制在(50±2)℃,(70±2)℃,
② 低溫恒溫箱:溫度能控制在(5±2)℃,
③ 鋼板尺:刻度單位為0.5mm,
④ 聚乙烯條:厚度≤0.5mm，

四、TDMF-L型建筑密封材料流動(dòng)性及下垂度試驗(yàn)儀試驗(yàn)方法
1下垂度的測(cè)定
1.1試件制備
按試驗(yàn)步驟確定所用模具的數(shù)量。
將下垂度模具用丙酮等溶劑清洗干凈并干燥之。把聚乙烯條襯在模具底部，使具蓋住模具上部邊緣，并固定在外側(cè)，然后把已在(23±2)℃下放置24h的密封材料用刮刀填入模具內(nèi)，制備試件時(shí)應(yīng)注意:
a)避免形成氣泡。
b)在模具內(nèi)表面上將密封材料壓實(shí);
c)修整密封材料的表面，使具與模具的表面和末端齊平;
d)放松模具背面的聚乙烯條。
1.2試驗(yàn)步驟
對(duì)每一試驗(yàn)溫度70℃和/或50℃和/或5℃及試驗(yàn)步驟A(1.2.1)或試驗(yàn)步驟B(1.2.2)，各測(cè)試一個(gè)試件。根據(jù)各方協(xié)商，試件可按試驗(yàn)步驟A(1.2.1)或試驗(yàn)步驟B(1.2.2)測(cè)試。
1.2.1試驗(yàn)步驟A
將制備好的試件立即垂直放置在已調(diào)節(jié)至(70±2)℃和/或(50±2)℃的干燥箱和/或(5±2)℃的低溫箱內(nèi)，模具的延伸端向下(見(jiàn)圖la).放置24ho然后從干燥箱或低溫箱中取出試件。用鋼板尺在垂直方向上側(cè)量每一試件中試樣從底面往延伸端向下移動(dòng)的距離(mm)。
1.2.2試驗(yàn)步驟B
將制備好的試件立即水平放盆在已調(diào)節(jié)至(70±2)℃和/或(5?！?)℃的干燥箱和/或(5±2)℃的低溫箱內(nèi).使試樣的外露面與水平面垂直(見(jiàn)圖lb)，放置24b。然后從干澡箱或低溫箱中取出試件。用鋼板尺在水平方向上測(cè)量每一試件中試樣超出槽形模具前端的距離(mm),
1.3如果試驗(yàn)失敗，允許重復(fù)一次試驗(yàn)，但只能重復(fù)一次。當(dāng)試樣從槽形模具中滑脫時(shí)，模具內(nèi)表面可按生產(chǎn)方的建議進(jìn)行處理，然后重復(fù)進(jìn)行試驗(yàn)。
2流平性的側(cè)定
2.1將流平性模具用丙酮溶荊清洗干凈并干澡之。然后將試樣和棋具在(23±2)℃下放置至少24h,每組制備一個(gè)試件
2.2將試樣和模具在(5±2)℃的低溫箱中處理(16--24)h.然后沿水平放置的模具的一端到另一端注入約100g試樣，在此溫度下放置4h。觀察試樣表面是否光滑平整。
多組分試樣在低溫處理后取出，按規(guī)定配比將各組分混合5min，然后放入低溫箱內(nèi)靜置30min,再按上述方法試驗(yàn)。
