| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD664-3 |
| 測量范圍 | 測瀝青液體的粘性 | 測量精度 | 0.1 |
| 電源 | 220V | 用途 | 用于測定液體的粘性阻力與液體的絕對粘度的新型數字 |
| 加工定制 | 是 | 外形尺寸 | 200mm 300mm 400mm 500mm |
| 重量 | 2.5kg（不包括底座） | 產地 | 河北滄州獻縣 |

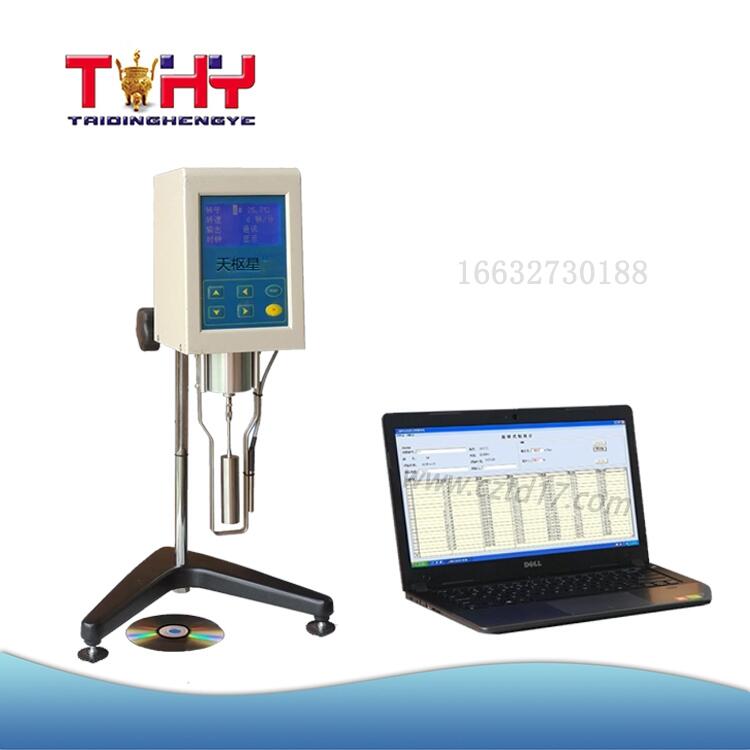

TD664-3型合成橡膠乳液黏度試驗儀
一、TD664-3型合成橡膠乳液黏度試驗儀產品簡介
TD664-3型合成橡膠乳液黏度試驗儀由滄州泰鼎恒業試驗儀器有限公司根據JTG E20-2011公路工程瀝青基瀝青混合料試驗規程》中T0664-2000《改性瀝青用合成橡膠乳液試驗》研發生產的。
該產品是一種依托單片微處理機技術開發研制， 用于測定液體的粘性阻力與液體的絕對粘度的新型數字化產品。與同類產品相比，具有測量精度高、粘度值顯示穩定、易讀、操作簡便、抗干擾性能好等優點，廣泛適用于測定油脂、油漆、食品、藥物、膠粘劑及化妝品等各種流體的粘度。
二、TD664-3型合成橡膠乳液黏度試驗儀主要技術性能
1. 測定范圍：10mPa?s~100000mPa?s
2. 轉子規格：1、2、3、4 號四種轉子
3. 轉子轉速：6 轉/分、12 轉/分、30 轉/分、60 轉/分
4. 測量方式：手動、自動
5. 測量誤差：±3%（牛頓液體）
6. 使用環境條件：
(1) 環境溫度：5℃~35℃；
(2) 相對濕度：不大于80%；
(3) 供電電源：電壓 220V±22V，頻率 50Hz±0.5Hz；
(4) 產品附近無強的電磁場干擾，無劇烈震動，無腐蝕性氣體。
7. 外形尺寸：105mm×120mm×160mm（不包括底座）
8. 凈 重：2.5kg（不包括底座）
三、TD664-3型合成橡膠乳液黏度試驗儀工作原理
1. 程控電機根據程序給定的轉速帶動轉軸穩定旋轉，通過鈕矩傳感器再帶動標準轉子旋轉。當轉子在某種液體中旋轉時，由于液體的粘滯性，轉子就受到一個與粘度成正比的扭力，通過扭矩傳感器測量這個扭力的大小，就可得到液體的粘度。為了擴大測量范圍，所以配備了四種標準轉子和給定了四個轉速檔。
2. 要測量10mPa?s~100000mPa?s這樣寬的粘度范圍，必須采用不同組合的轉子和轉速。本產品的轉速分為四檔，轉子也分為四種不同的規格。由它們組成各種不同的組合， 就可以測出測定范圍內的任何粘度值。 面板中間有↑、 ← →、↓、復位、確認 5 個組合鍵。開機時產品顯示上一次操作時的轉子和轉速值，可通過↑、← →、↓鍵查看和選擇。測量某種范圍的粘度，需用某種規格的轉子和某種轉速，可通過↑、↓鍵和←→鍵來選擇和設置?？上裙烙?jì)被測液體的大致粘度，選擇合適的轉子和轉速。安裝和設置好轉子和轉速，按一下確認鍵即可開始測量。產品內部帶有數據存儲器，存儲產品的量程，默認轉子、轉速、各種系數以及測試數據。微控制器根據用戶的選擇控制電機的轉速。另外產品還配備有RS232通訊口，可以與計算機進行雙向的數據通訊。
3. 產品的轉子保護架是為穩定測量和保護轉子用的，使用轉子保護架進行測定能取得較穩定的測試結果。
四、TD664-3型合成橡膠乳液黏度試驗儀安裝
1. 從存放箱中取出支架和支柱等，將支柱旋入支架后部之螺孔中，用扳手將支柱擰緊，防止支柱轉動并將支柱上的齒形面面向支架正前方。
2. 從存放箱中取出粘度計，把粘度計的升降夾頭裝在支柱上，調整夾頭緊松螺釘，不要過松，也不要過緊，旋轉升降旋鈕，使其能上下升降，偏緊為宜，以防粘度計產生自動墜落情況。
3. 旋松產品下端的保護帽螺釘，取下黃色保護帽。
4. 觀察水平泡，調節支架下部的水平調整螺釘，使氣泡在水平泡的中間位置，說明產品接近水平。
5. 接上電源線。
五、TD664-3型合成橡膠乳液黏度試驗儀操作使用
1. 準備被測液體，置入直徑不小于 70mm 的燒杯或直角容器中，準確地控制被測液體的溫度。
2. 將轉子保護架裝在產品上（順時針旋轉裝上，逆時針旋轉卸下） 。
3. 將選配好的轉子旋入連接螺桿（逆時針旋入裝上，順時針旋出卸下） 。裝卸轉子時，必須用手將連接螺桿微微向上抬起。
4. 旋轉升降旋鈕，使產品緩慢地下降，轉子逐漸浸入被測液體中，直至轉子液面標志和液面相平為止。
5. 再次調整好產品水平。
6. 試樣在測試溫度下充分恒溫，以保持示值穩定準確。
7. 面板操作：
(1) 打開產品背面的電源開關，進入等待用戶選擇狀態， 光標在 3 處閃爍，表示記憶上一次測試選擇的轉子是3號轉子。這時可以通過← →鍵來選擇轉子號。按一下↓鍵，光標下移到自動上，這時可以通過← →鍵來選擇自動方式或手動方式。選擇手動方式，按下↓鍵，光標下移到6處閃爍，表示記憶上一次測試選擇的轉速是6轉/分。這時可以通過← →鍵來選擇轉速。按一下↑鍵，光標可以上移到你需要選擇的項目上。選好轉子和轉速，按一下確認鍵，就開始測量，第一行顯示“3#轉子”和“6轉/分” ；第二行顯示： “××××× mPa?s”和“手動” ；第三行顯示該量程的百分比。 測量第二遍及以后各遍時，按一下復位鍵復位，再按一下確認鍵測量，重復上述顯示過程。
(2) 操作說明：
a) 首先大約估計被測液體的粘度范圍，然后根據下列量程表選擇適合的轉子和轉速。 例如：被測液體的粘度約為3000mPa?s，可選擇下列組合：2號轉子——6轉/分或3號轉子——30轉/分。
b) 當估計不出被測液體的大致粘度時，應視為較高粘度，試用由小到大的轉子（轉子號由高到低）和由慢到快的轉速。原則上高粘度的液體選用小轉子（轉子號高），慢轉速，低粘度的液體選用大轉子（轉子號低），快轉速。
c) 本產品具有自動測量方式。按五.7.(1)的步驟選擇自動方式。這樣，當測量粘度范圍不明的樣品時，可以先不設置轉速，只要選定轉子，按一下確認鍵，產品會自動開始測量，逐步搜索到合適的轉速。最后顯示測量結果：測量第二遍及以后各遍時，如果繼續在自動方式下測量，則按復位鍵復位，再按確認鍵測量。
d) 為保證測量精度，測試時數據在量程的30%~100%之間。
e) 測量狀態下，按任意鍵即返回到參數設置界面。
