| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TDGJ-CP1 |
| 測量范圍 | 防水卷材 | 測量精度 | 0.01 |
| 電源 | 其他 | 用途 | 適用于橡膠,塑膠,皮革,保溫材料及其他卷材試樣的制 |
| 加工定制 | 是 | 外形尺寸 | 300mm 400mm 500mm |
| 重量 | 80kg | 產地 | 河北滄州獻縣 |

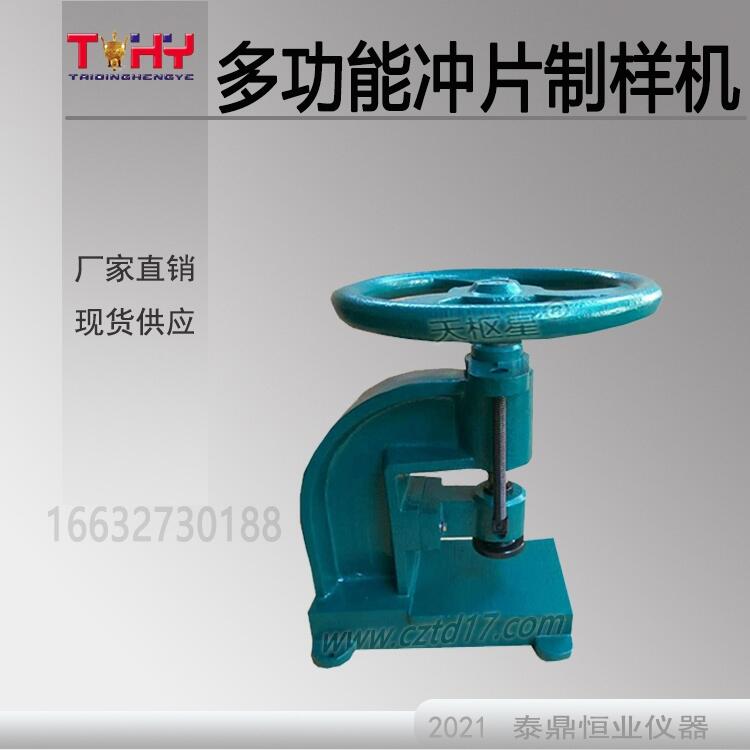

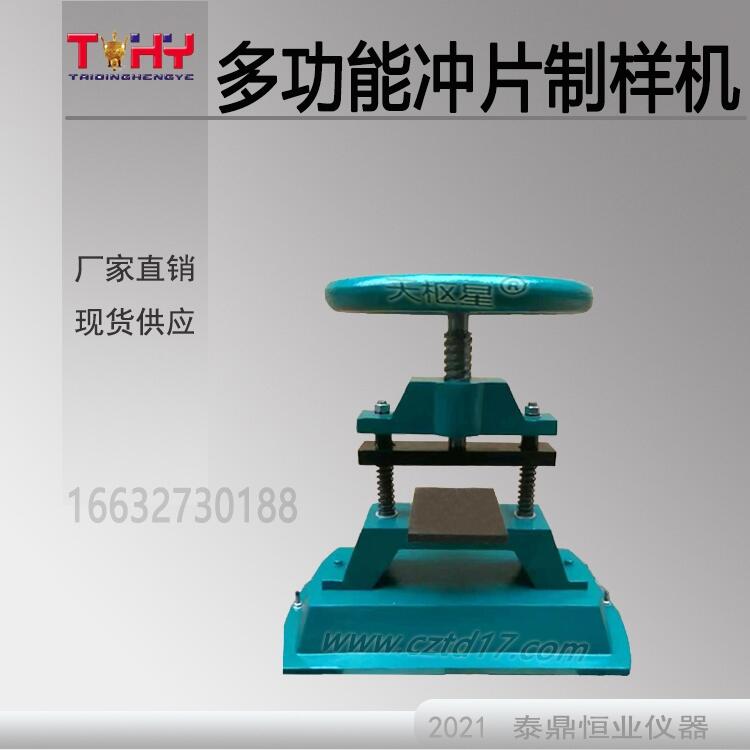

TDGJ-CP1型多功能沖片制樣機
一、產品簡介：
TDGJ-CP1型多功能沖片制樣機適用于橡膠、塑膠、皮革、保溫材料及其他卷材試樣的制作。是滄州泰鼎恒業試驗儀器有限公司根據相關標準開發生產的。
二、工作原理：
TDGJ-CP1型防水卷材沖片機是通過旋轉手輪，使壓頭向下運動，壓頭壓迫各種成型刀具（專用刀具），即可方便迅速精確地得到各種試驗用樣條。
三、主要技術參數：
1、行程：25mm
2、壓頭直徑：45mm
3、沖裁厚度：4mm
4、工作臺規格：400×250mm
5、有效面積：175×140mm
6、外形尺寸：320mm×450mm×515mm
7、重量： 80Kg 。
四、安裝操作
1、本機安裝時打好基礎，找好水平用M8膨脹螺栓固定即可。
2、安裝裁刀于絲杠下方?jīng)_壓底部，沖壓柱配有直徑25mm內孔一個，用于安裝裁刀，沖壓柱側下方配有直徑6mm頂絲兩個用于緊固裁刀把。
3、試件沖壓時應在工作臺配備硬木或膠板以防損壞刀口。
試驗完畢后應將表面清理干凈，絲杠、沖壓柱涂防銹油脂，套好防塵罩。
五、使用方法
根據不同試樣選擇相應的切刀，裝在該機上壓板位置上。將料放在刀墊上，使絲杠下移，切刀與料相接觸。將控制旋鈕向壓樣方向旋轉，擰緊為止。用手上、下搬動操縱桿，使下壓板向上移動，壓樣完成后，將控制旋鈕向復位方向旋轉，下壓板自動復位。沖片機的刀具。
I型（啞鈴型）總長 L=120mm 端部寬度b=25±0.5mm 標距Lο=40mmⅡ型總長L=115mm 端部寬度b=25± 1mm 標距Lο=25mmⅢ型總長L=150mm 端部寬度b=10± 0.5mm 標距Lο=50mm Ⅳ型總長L=不小于150mm端部寬度
b=10-25mm
六、注意事項：
1整機要固定好。
2、旋轉手輪要穩并均勻加載。
3、卷材下要墊一硬質薄板，絕對不可在工作臺直接沖取試件，以免碰壞刀刃。
七、操作規程
（1）在機座平臺上放一簿紙板;（2）將試樣坯放置于紙板平面上; （3）將切刀放在工作臺上的試樣上,使切刀刃平面與機座平臺平行; （4）旋動手輪壓下裁刀即可沖切成標準試樣.
滄州泰鼎恒業試驗儀器有限公司為您提供專業系統的檢測設備。
