| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD316-1 |
| 測量范圍 | 測集料 | 測量精度 | 0.01 |
| 電源 | 其他 | 用途 | 用于集料壓碎值試驗 |
| 加工定制 | 是 | 外形尺寸 | 100mm 200mm |
| 重量 | 1.2KG | 產地 | 河北滄州獻縣 |

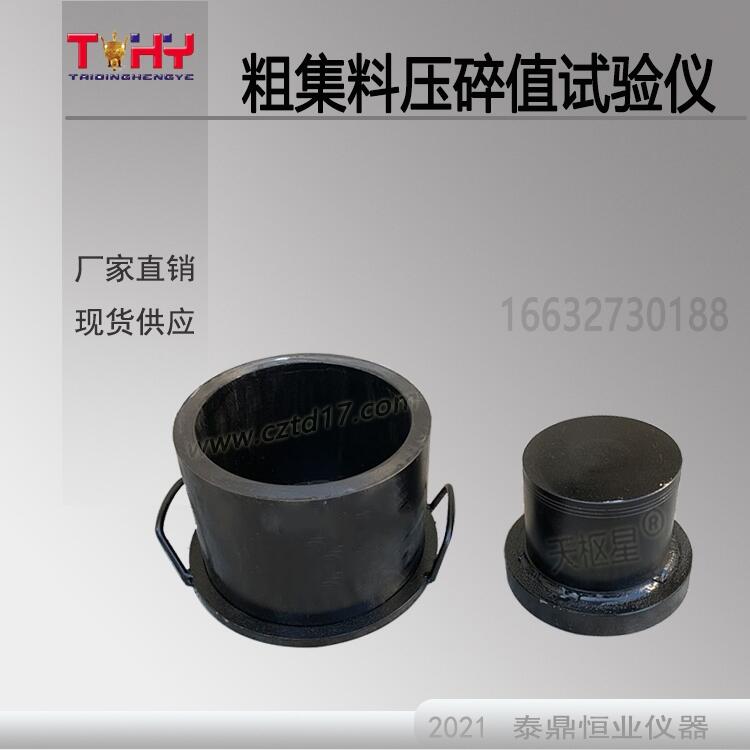

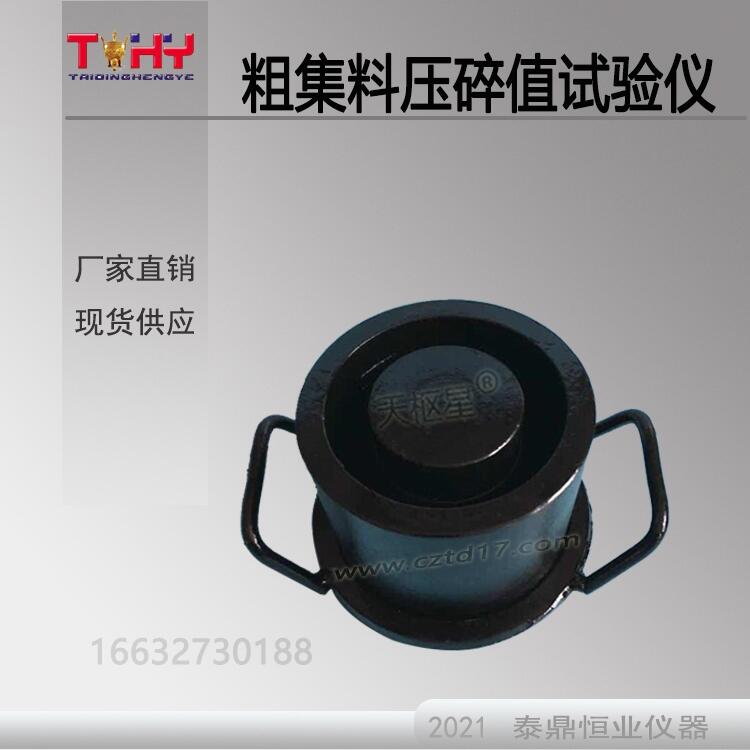

TD316-1型粗集料壓碎值試驗儀
一、產品簡介
TD316—1型粗集料壓碎值試驗儀由滄州泰鼎恒業試驗儀器有限公司根據中華人民共和國行業標準JTG E42-2005《公路工程集料試驗規程》中T0316—2005 《粗集料壓碎值試驗》開發研制并生產的。
本產品適用于集料壓碎值試驗，用來衡量石料在逐漸增加的荷載下抵抗壓碎的能力，是衡量石料力學性質的指標，以評定其在公路工程中的適用性。
二、技術參數
1）試筒內徑：150±0.3mm
2）試筒高度：125～128mm
3）試筒壁厚： ≥12mm
4）壓頭直徑:149±0.2mm
5）壓桿直徑:100～149mm
6）壓柱總長:100～110mm
7）壓頭厚度 ≥25mm
8）底板直徑: 200～220mm
9）底板厚度(中間部分) :6.4±0.2mm
10）底板邊緣厚度:10±0.2mm
11）產品材質：鑄鋼或純鋼
三、試驗準備：
1) 采用風干石料用13.2㎜和9.5㎜標準篩過篩，取9.5㎜～13.2㎜的試樣3組各3000g，供試驗用。如過于潮濕需加熱烘干時，烘箱溫度不得超過100℃，烘干時間不超過4h。試驗前，石料應冷卻至室溫。
2) 每次試驗的石料數量應滿足夯擊后石料在試筒內的深度為100㎜。
3) 在金屬筒中確定石料數量的方法如下：
4) 將試樣分3次(每次數量大體相同)均勻裝入試模中，每次均將試樣表面整平，用金屬棒的半球面端從石料表面上均勻搗實25次。最后用金屬棒作為直刮刀將表面仔細整平。稱取量筒中試樣質量(m0)。以相同質量的試樣進行壓碎值的平行試驗。
