| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD35169-2 |
| 測量范圍 | 測膠粉聚苯顆粒 | 測量精度 | 0.1 |
| 電源 | 220V | 用途 | 用于外墻外保溫工程膨脹聚苯板薄抹灰外墻外保溫系統 |
| 加工定制 | 是 | 外形尺寸 | 300mm 400mm 500mm |
| 重量 | 150kg | 產地 | 河北滄州獻縣 |

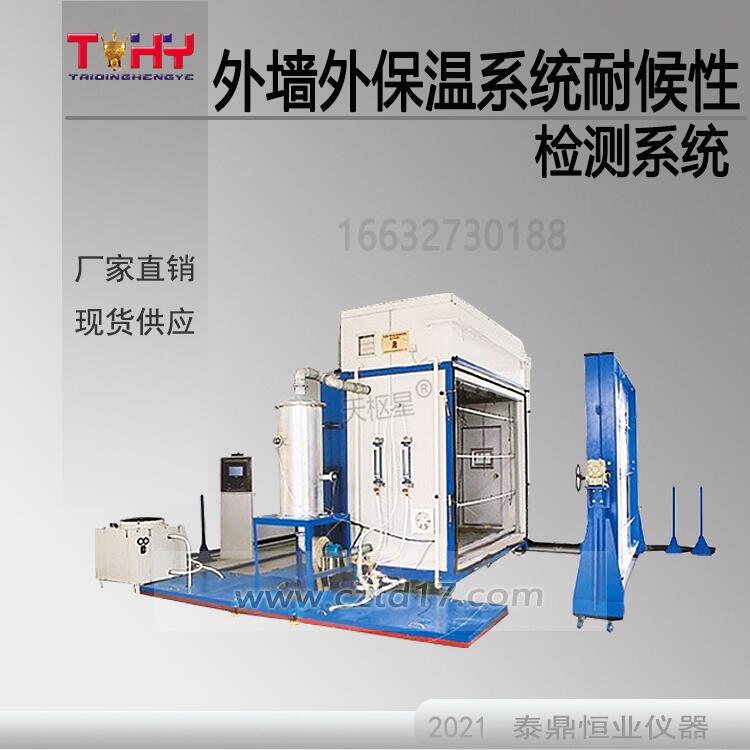

TD35169-2型外墻外保溫系統耐候性檢測系統
一、應用標準
外墻外保溫耐候性檢測系統適用于外墻外保溫工程、膨脹聚苯板薄抹灰外墻外保溫以及膠粉聚苯顆粒外墻外保溫系統，符合 JGJ144-2002＜外墻外保溫工程技術規程＞／JG149-2003＜膨脹聚苯板薄抹灰外墻外保溫系統＞，JG158-2004＜膠粉聚苯顆粒外墻外保溫系統＞試驗標準.
二、試驗方法
由于現有的保溫材料品種繁多，加之各種外墻外保溫系統施工工藝不同，使得現有的外墻外保溫工程材料及施工質量參差不齊，有的保溫層一兩年就脫落、開裂，有的則經久耐用。因此，根據國家標：佳《外墻外保溫工程技術規程》JGJ．144-2004，需對試件進行耐候性檢測，其過程為：80次加熱一淋雨耗時480h，即20d：加熱一冷凍氣候循環5次，耗時120h，即5d時間。試件檢測面積為6m，且對基墻有一定要求，試件的重量在1.5～2t左右，因此試件的制作、施工、移動和檢測都有一定的難度。由于試件重量大，試驗周期長，耗電、耗水較大，因此，在對外墻外保溫系統進行耐候性檢測中，怎樣合理地制作安裝試件、縮短檢測周期（多試件情況下）、增加設備使用率、節省能耗等，是實現安全、高效、經濟檢測的關鍵所在。
三、技術參數：
3.1 高溫～淋水循環
3.1.1 高溫：常溫～100℃可設定
3.1.2 淋水：水溫為15℃±3℃ 水量：1～1.5L／M2．．Min
3.1.3 循環：1～100次可設定
3.2 加熱-冷凍循環
3.2.1 高溫：常溫-100℃可設定
3.2.2 冷凍：0--25℃
3.2.3 循環：1～999次可設定
3.3試驗室尺寸：3.5M寬x2.5M
3.4 外型尺寸6.6Mx4.2Mx3.4M
3.5設備電源：AC380V．20KW，三相五線制動力電，有良好的接地．
3.6控制系統采用PLC＋嵌入式PC控制方式，全部采用優質器件，確保系統高品質，高速度運行，具有先進性。采用進I1PLC＋嵌入式PC閉環全自動控制方式試驗過程，上位機采用
嵌入式組態軟件設計。
工控機配置；CPU：雙核 Inb E7500／原裝風扇、內存：2G、硬盤：500G、光驅：DVD、主板：FSC-1815VNA
3.7采用法國泰康進口壓縮機組，系統運行平穩，可靠。兩套制冷機組（風冷、水冷各一）保證系統精度。采環保R404A，R23冷煤，U-TYPE高速電熱管，加熱迅速。
3.8一次可對兩個試件檢測，兩個試件框下部有大跨度滾輪各4個，穩定性好。滾輪沿輕型軌道行走，行走時方使輕快。試件框可旋轉 360°，可雙面制備外墻外保溫件提高檢測效率 2倍。試件框可定位于水平位置制備水泥基墻，制備后可旋轉到檢測位置，一次制備基墻可多年使用。無需任何吊裝設備搬運基墻，安全方便。
