| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD727 |
| 類型 | 瀝青混合料旋轉蒸發器 | 測量范圍 | 測瀝青混合料 |
| 測量精度 | 0.01 | 適用范圍 | 用于公路工程瀝青基瀝青混合料試驗 |
| 加工定制 | 是 | 外形尺寸 | 360mm*270mm*490mm |
| 重量 | 26kg | 產地 | 河北滄州獻縣 |

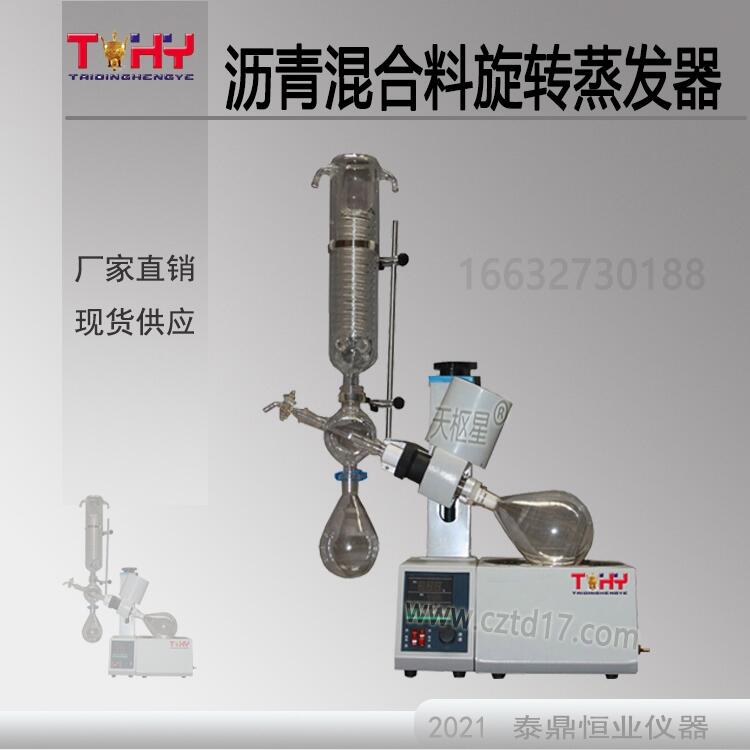

TD727系列旋轉蒸發器使用說明
一.用途：
本裝置通過電子調速，使燒瓶在最合適的速度下恒速旋轉，在加熱恒溫負壓條件下，使瓶內溶液擴散蒸發，然后再冷凝回收溶媒。只要適用于JTG E20《公路工程瀝青基瀝青混合料試驗規程》中T 0727《從瀝青混合料中回收瀝青的試驗方法（旋轉蒸發器法）》的試驗。同時也是生物，醫藥，化工，食品，高等院校和科研，實驗室等 單位用于濃縮，結晶，分離，回收等較為理想的必備儀器.
二、技術參數：
1. 主機轉速:0-150轉/分，電子無級調速.（RE-52B:0-100轉/分)。
2. 真空度:0.096MPa以上。
3. 升降距離：150毫米.（RE-52B 200毫米）。
4. 4.電源:AC 220V±10V，50HZ，輸入功率 1KW。
5.外形尺寸：370X530X750(長X寬X高）。
1.具有操作簡便的自動上下升降裝置，手觸上升鍵主機上升，手觸下降鍵主機下降，手離鍵即停，操作方便。另備有應急手輪，當升降電機發生故障時，將手輪轉動，主機也能上升或下降。
2.獨特密封結構和精選的密封材料，真空性能良好。
3.溫度由數字顯示，控制由金屬探頭傳感器來實現，當傳感器插入加熱槽(水浴鍋）內，水溫達到予溫度時會自動切斷加熱器電源，當水溫低于予選溫度時會自動接通加熱電源，如此交替來控制水溫，恒溫。溫控表撥位開關百位數必須置“O”位.
4.加熱槽選用優質不銹鋼制成，直徑220X 120毫米圓桶，加熱功率為1KW，封閉式電阻加熱器， 鍋內可裝2L燒瓶旋轉.（RE-52B 280X180毫米，2KW，5L燒瓶）
5.高蒸發率的立式冷凝器系統，內壁冷卻水管有蛇行雙回路玻璃制成。當燒瓶旋轉時，溶液在內壁擴散蒸發，然后通過大孔徑蒸發管進入粗直徑冷凝管加快蒸發。
6.TD727系列旋轉蒸發器選用全不銹鋼材料，耐腐蝕，優質實用.
四、安裝
1.安裝時首先把機頭角度調整，只要送開機頭右邊鎖緊扳手即可調整，一般向右下傾斜30°左右，調節時另一只手必須托住機頭，調節后必須鎖緊。然后支撐固定板(14)裝在機頭左側(出廠時以裝好)，再把豎桿在（14)，螺釘暫不要擰緊。
2.主軸(1)安裝:各個磨口接口及密封面，密封圈必須擦干凈，安裝前均需要涂一層真空脂，以防漏氣。將螺母(2)先套在主軸（1)上，再把壓緊圈（3)套入主軸沉割槽處(必須嵌入凹槽內），然后扦入主軸旋轉套(4)內擰上螺母(2)再用小六角扳手(5)扦人機頭下面小孔中尋找沉孔位 再擰緊(2)，【在尋找時用另一只手轉動螺母(2)，讓扳手對準沉孔位再擰緊(2)，使主軸鎖住， 反之則可拆下主軸】?否則旋(2)主軸旋轉軸套(4)跟著轉.
四通瓶(11)的安裝:將大塑料螺母(9)先套入四通瓶頸，再把彈簧環（10)也套進瓶頸，使卡牢瓶頸放在一邊，然后按安裝圖把密封圈座(7)套在（1)上，四氟“8. FourFluorine
