| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 天樞星 | 型號 | TD135-1 |
| 測量范圍 | 土工試驗 | 測量精度 | 0.1 |
| 電源 | 其他 | 用途 | 用于在室內對細顆粒土集料試件進行回彈模量測定, |
| 加工定制 | 是 | 外形尺寸 | 200mm 400mm 500mm |
| 重量 | 20kg | 產地 | 河北滄州獻縣 |

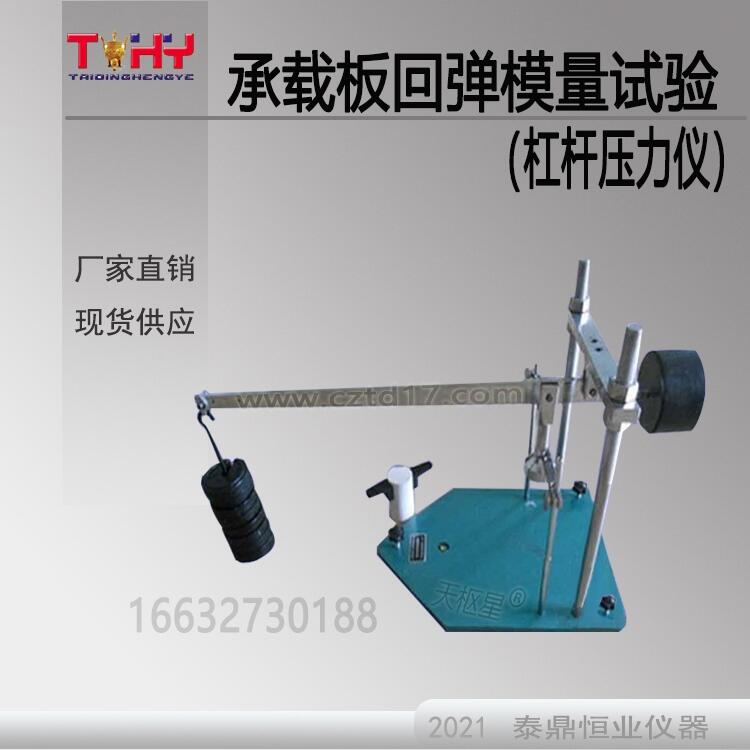

一、TD135-1型承載板回彈模量試驗儀（杠桿壓力儀）主要用途?
?TD135-1型承載板回彈模量試驗儀是由滄州泰鼎恒業試驗儀器有限公司根據《中華人民共和國行業標準 JTG E40-2007》中的《公路土工試驗規程》中的TD135-1993《承載板法》開發研制的。
TD135-1型承載板回彈模量試驗儀（杠桿壓力儀）用于在室內對細顆粒土或粒徑20mm以下的級配集料試件進行回彈模量測定。
二、TD135-1型承載板回彈模量試驗儀（杠桿壓力儀）技術參數：
??? 1.杠桿比： 20:1
???2.承載板面積：Φ25.2mm-5cm2、Φ37.4mm-11cm2、?Φ?????????50.5mm-20cm2
3.?百分表：0.01mm
4.?儀器尺寸：575*220*530mm
儀器重量：20KG
三、TD135-1型承載板回彈模量試驗儀（杠桿壓力儀）使用說明
?1、試料的準備：如試料為粗顆粒的級配集料，則篩取試料中直徑大于20mm的顆粒，如200mm以下的集料的顆粒組成不符合級配要求，則添加所缺粒料，使達到級配要求。
? 2、擊實試驗：按擊實試驗法測定材料的含水率和干容量，并繪制含水量干容重關系圖。
??3、制試件,對于路基土做3---4組擊實功能不同的試件。
例如：擊實功能分別為5.62Kgcm/C㎡（相當于輕型擊實儀實驗法）12.5Kgcm/Cm,19.5Ggcm/Cm左右的試件，每組6---7各點，利用試件作回彈試模試驗。
