電力交直流智能一體化電源系統是將交流電源、直流電源、電力UPS、通信用直流變換電源(DC/DC)及事故照明等裝置組合為一體，共享直流電源的蓄電池組， 并統一監控的成套設備，智能一體化電源系統采用智能模塊化設計,由統一的微機監控系統監控：直流電源、電力UPS電源、交流電源、通信電源及事故照明的各種模擬信號和開關信號，由總監控單元統一狀態顯示和故障處理，并可根據蓄電池組的實際運行情況進行均充、浮充自動轉換，完全實現電池智能管理。
系統采用分散控制系統，模塊化結構，組屏簡單，配置靈活，統一化管理，冗余備份方式，極大地提高了系統的可靠性。
一、其具有高可靠性、高智能化的特點如下：
1、實現電力電源網絡化、智能化，一體化程度更高
實現在一個平臺上對整個電力電源的UPS、直流系統、交流電源、應急照明系統、通信、有源逆變進行監控，解決由不同供應商提供的各獨立電源通信規約兼容等問題，提高系統網絡化、智能化程度。
A、各子系統智能設備通過通信網絡接入一體化監控器，一體化監控器1個通信口、一種規約接入綜自/調度系統;
B、可以在一個位置實時查看各子系統的電量、開關狀態、事件信息等，可修改系統參數、運行方式、開關，實現電力電源“四遙”功能;
C、統一的信息共享平臺，可以提高電力電源綜合自動化應用水平，進行電力電源協調聯動、狀態檢修等深層次開發應用。
2、電力電源更加安全可靠
一次、二次設備均采用成熟可靠技術，其本身沒有任何技術風險，通過一體設計可以有效避免電力電源的安全隱患。
A、蓄電池一體化設計，避免了UPS蓄電池與通信電源蓄電池維護不精細、損壞不能及時發現的問題;
B、可以對電力電源故障進行綜合分析，及時發潛在問題;
C、可以實現對電力電源共性隱患進行統一處理，如：統一防雷配置、統一波形優化處理等。
3、提高電力電源管理水平
一體化電源便于集中管理全站電源系統，提供電力電源的整體管理水平。由一組維護人員同時管理、維護全站電源，便于統一調配人力資源;將交流電源、通信電源、UPS、應急照明等納入變電的巡檢范圍，便于對信息的進行綜合分析，及時發現事故隱患，利于維護、事故分析，降低設備維護運行成本。

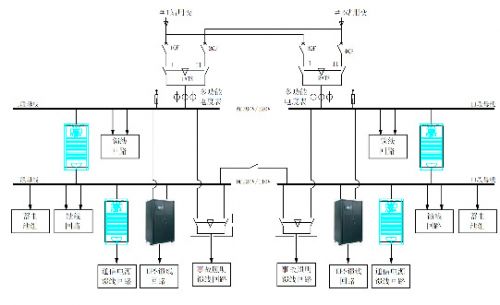

二、交直流一體化電源組成：
1、交流系統
用于發電廠、變電站、廠礦企業中作為交流50Hz，額定電壓380V及以下的低壓配電系統中動力、配電、照明之用。
1)閉鎖功能
采用自動轉換開關ATS，帶機械電氣雙閉鎖功能，同時一體化電源智能控制模塊還帶有電氣閉鎖， 確保任何情況下，兩路電源不至于碰撞。
2)正常運行方式
方式1：#1進線電源為主供電源，#2進線電源為熱備用電源。
方式2：#2進線電源為主供電源，#1進線電源為熱備用電源。
3)安全自投功能
保證主供電源無電壓，且熱備用電源電壓正常時才能投入熱備用電源。
自動投入裝置應延時動作(延時時間可整定，整定范圍：0～30秒)，并且自動作一次。當交流工作母線故障時或手動斷開工作電源時自動投入裝置均不應動作。主供電源恢復供電后，應發預告信號。自動投入裝置動作后應發預告信號。
4)自恢復功能
主供電源消失后又恢復，系統應自動恢復主供電源供電。
5)檢修狀態功能
可通過ATS選擇開關，將開關置于“手動”位，方便檢修人員對控制部分進行維修。
6)通訊功能
綜自系統可在后臺更改運行模式、查看電氣參數、查看事件記錄等。
7) 功能
對ATS自動轉換開關具有功能，可在遠方變更當前運行模式。
8)監控功能
——狀態監視
監測ATS開關位置狀態，自投裝置動作、裝置故障、母線電壓異常、站用電源消失、饋線開關等。
——電氣量遠方監測與顯示
采用一體化電源智能控制器。可監測母線三相電壓、三相電流、有功功率、無功功率、頻率、功率因數、電度等電氣參量。
