變壓器溫度計BWY-803A(TH)/BWY-802A溫度指示控制器
變壓器溫度計BWY-803A(TH)/BWY-802A溫度指示控制器
BWY—803系列溫度指示控制器是為測量和控制1000kVA以上大型變壓器油溫而設計的，同時也適用于其他設備的溫度檢測和控制。
BWY—803系列溫度指示控制器具有良好的防護性能，能在戶外條件下正常工作。儀表內部有三組可調控制開關，可分別用于變壓器冷卻系統的啟動、訊號報*。同時能將溫度信號遠傳到控制中心，同步顯示變壓器油溫。
二、結構與工作原理
溫度指示控制器主要由彈性元件(波紋管)、毛細管和溫包組成。這三部分構成的密封系統內充滿感溫液體，當被測溫度變化時，溫包內的感溫液體的體積隨之變化，體積增量通過毛細管傳遞到儀表內彈性元件(波紋管)，使之產生一個相對應的位移。這個位移經機構放大后便可以指示被測溫度并驅動微動開關，輸出信號以驅動冷卻系統，達到控制變壓器溫升的目的。
BWY—803A型溫度指示控制器，采用復合傳感技術，這是根據大型變壓器用戶要求，為保證對8000kVA以上大型電力變壓器運行的可靠性，安全性而設計，該產品在溫包內嵌裝有Pt100鉑電阻，通過表內的接線端子，可以將溫度信號遠傳到數百米外的XMT數字溫度顯示儀表。
主要技術參數
4—1，BWY—803(TH)部分：
(1)、工作條件：環境溫度為-40~+55℃，相對濕度為＜95%。
(2)、測量范圍：0~120℃
(3)、準確度：1.5級
(4)、開關性能：三組可調開關，各組開關在0~120℃范圍內自由設定，開關動作誤差&plu**n;3℃，開關切換差為6&plu**n;2℃。
BWY—803的標準設定點：K1=55℃、K2=65℃、K3=80℃
開關額定功率：AC：250V 3A；DC：250V 50W (電阻負載)
(5)、測溫組件：
溫包外形尺寸Φ14×62mm，安裝螺紋為M27×2。

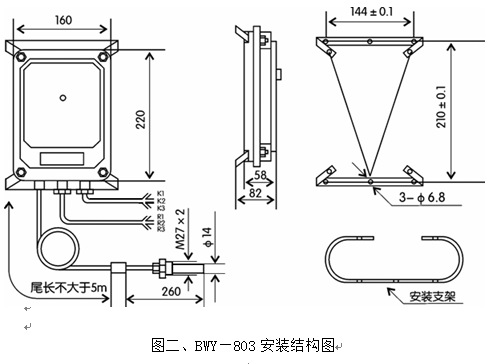

(6)、儀表外形及安裝尺寸：見圖二
