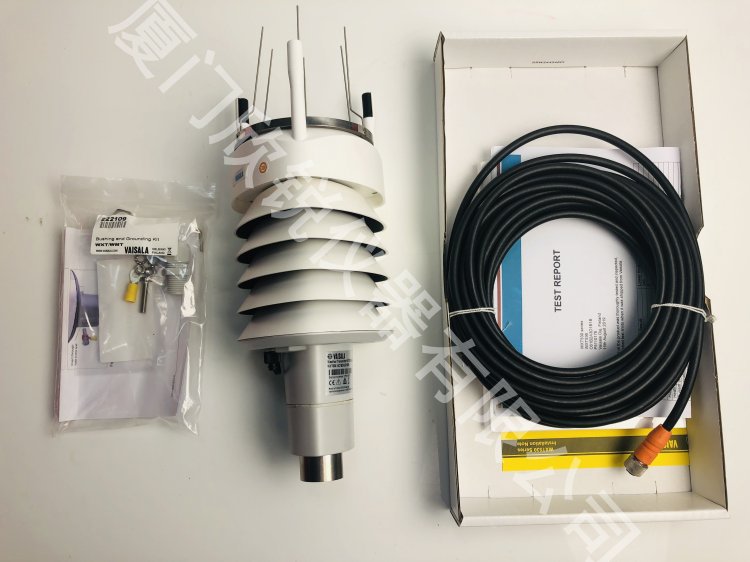

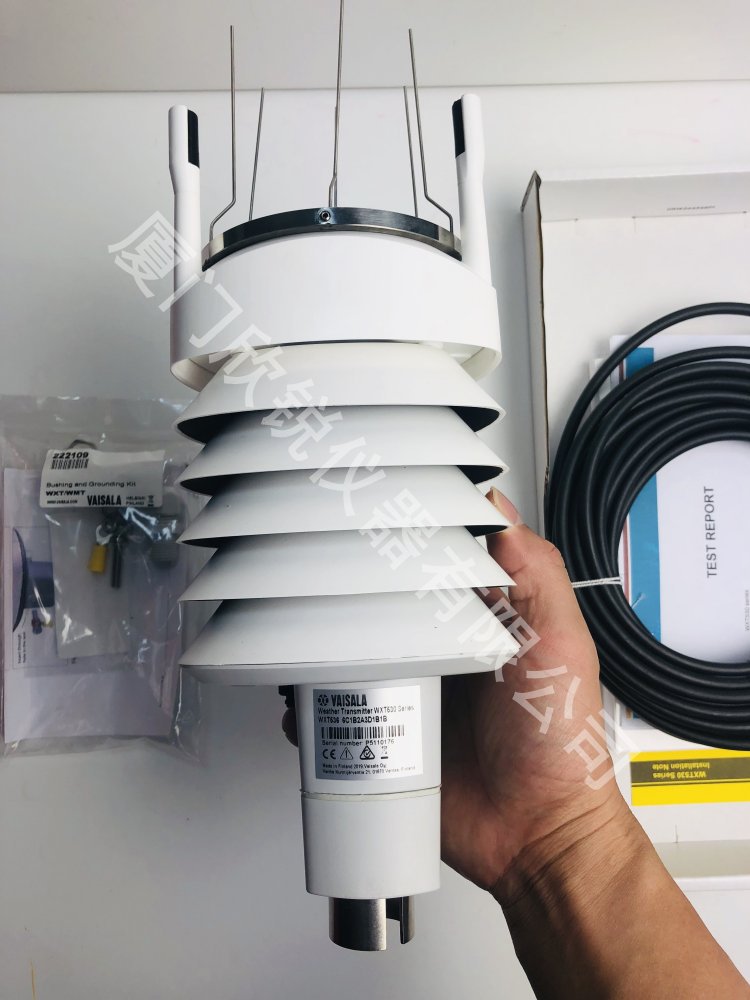

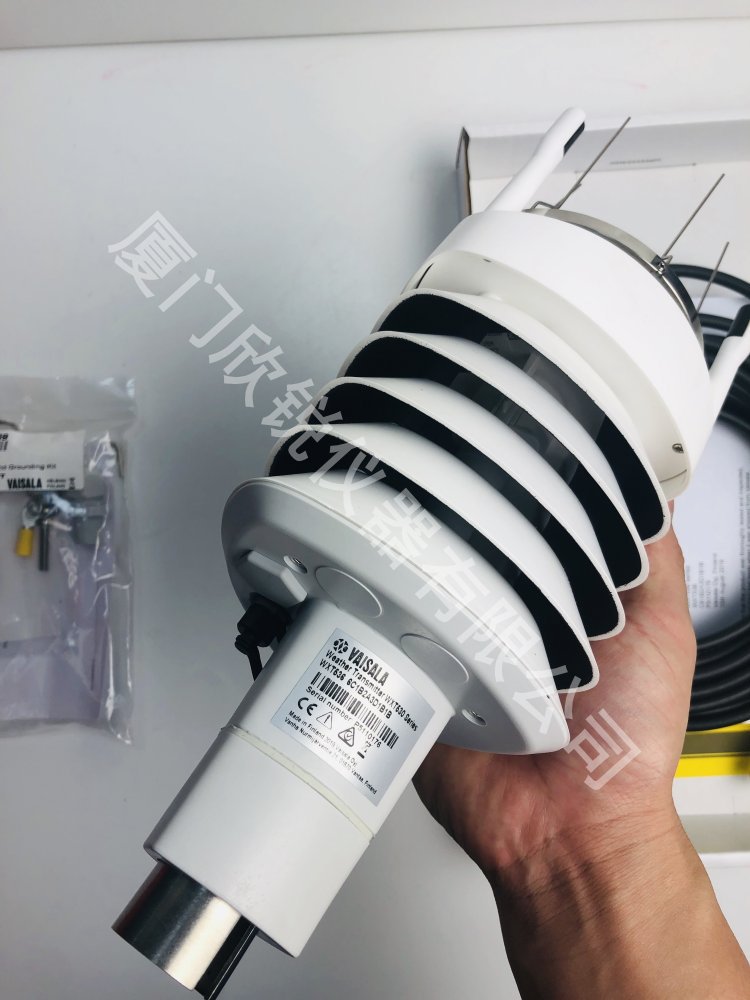

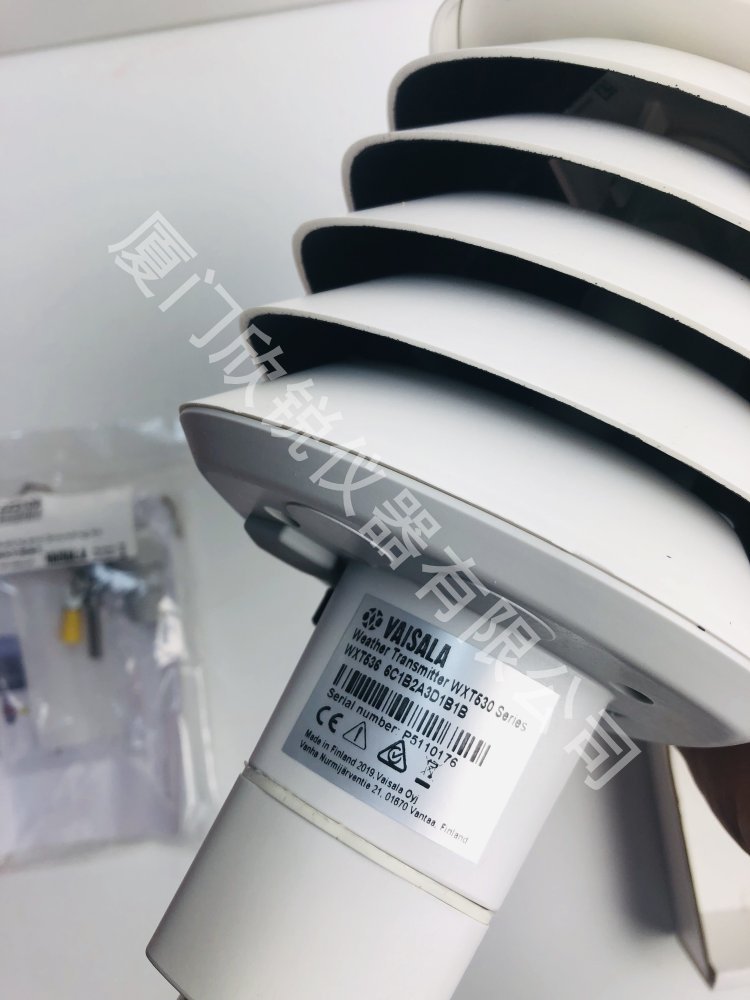

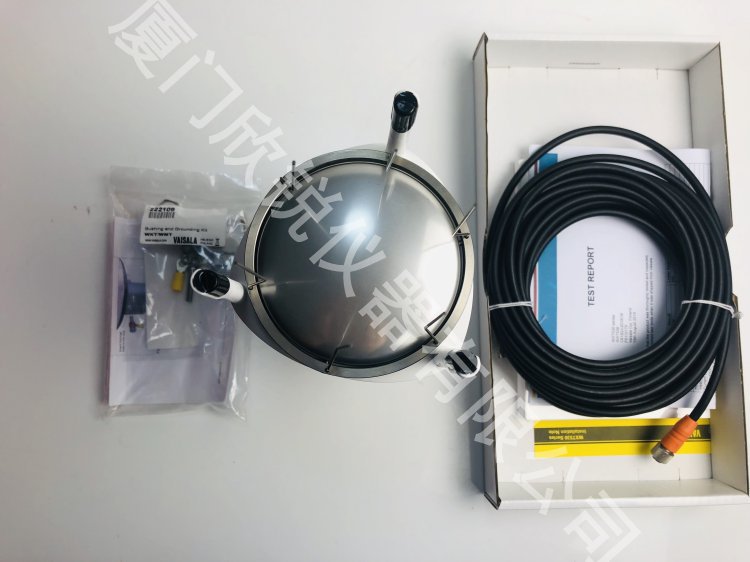

芬蘭維薩拉Vaisala氣象站W(wǎng)XT536C微型氣象站W(wǎng)XT536C1B2A3D1B1B
維薩拉氣象變送器WXT530是一款獨特的系列傳感器，將各種參數組合應用,方便您針對自己的需求進行合適的選擇。靈活的模塊化設 計是WXT530系列的基本特征，適合于各種氣象應用領域。WXT530系列能幫助您更好地掌握氣象狀況。
優勢
適用的參數組合
方便使用和集成
氣象參數集成器
可添加模擬傳感器
體積小、重量輕
功耗低
電流輸出適合工業應用
高性價比
|
靈活性 |
集成化 |
性能穩定 |
||
|
WXT530屬于氣象儀器系列，提供6種最為 重要的氣象參數，它氣壓、相對溫度、濕 度、降雨量、風速和風向進行多種組合。 您可以針對所需參數，為您的氣象應用選 擇合適的傳感器，有多種數字通信模式 和供電范圍供您選擇。此外，還有加熱選 項。低功耗的特性也可實現太陽能電池板 的應用。維薩拉WXT530系列強調以一種高 性價比的方式實現免維護運行。 |
集成化 該系列為其他第三方模擬傳感器提供了 多種模擬輸入選項。有了內置模擬數字 轉換器，您可以將WXT530變送器轉變?yōu)?一種具有成本效益的小型氣象參數集成 器。附加參數還包括太陽輻射和外部溫 度傳感器。此外，風速和風向的模擬輸 出可適用于各種工業應用。WXT530高于 IEC60945的海事標準要求。 |
WXT530系列采用維薩拉獨特的傳感器技 術，具有穩定的性能。風測量采用了維薩 拉WINDCAP超聲傳感器，以確定水平風速 和風向。大氣壓、溫度和濕度的測量均在 一個PTU模塊中進行電容式測量。該模塊 更換方便，無需接觸任何傳感器。降水量 的測量，采用了獨特的維薩拉RAINCAP聲 波傳感器，避免了溢出、堵塞、潮濕和蒸 發損失等問題。 |
| 技術數據 |
| 大氣壓 | 風 | |||
| 范圍 | 600~1100 hPa | 風速 | ||
| 精度 | 0~30°C (+32~+86°F)時±0.5 hPa | 范圍 | 0~60m/s | |
| 針對傳感元件 | -52~+60°C (-60~+140°F)時±1 hPa | 響應時間 | 0.25 s | |
| 輸出分辨率 | 0.1 hPa, 10 Pa, 0.001 bar, 0.1 mmHg, 0.01 inHg | 輸出變量 | 平均值、最大值和最小值 | |
| 精確度 | 10m/s時±3 % | |||
| 氣溫 | 輸出分辨率 | 0.1 m/s (km/h, mph, knots) | ||
| 范圍 | -52~+60°C (-60~+140°F) | 風向 | ||
| 精確度（針對20°C（+68°F）時的傳感元件） | ±0.3°C (0.17°F) | 方位角 | 0~360° | |
| 輸出分辨率 | 0.1°C (0.1°F) | 響應時間 | 0.25 s | |
| 輸出變量 | 平均值、最大值和最小值 | |||
| 精確度 | 10m/s時±3.0° | |||
| 相對濕度 | 輸出分辨率 | 1° | ||
| 范圍 | 0~100 %RH | 測量時間范圍 | ||
| 精確度（針對傳感元件） | 0~90% RH時±3 %RH | 平均時間 | 1s遞增，1~3600s，基于 | |
| 90~100% RH時±5 %RH | 4、2或1Hz的采樣率（可配置） | |||
| 輸出分辨率 | 0.1 %RH | 更新時間間隔 | 1s遞增，1~3600s | |
| PTU測量時間間隔 | 1秒遞增，1~3600s | |||
| 降水量 | 模擬輸入選項 | |||
| 降水量 | 最近一次自動或手動重置后的累計值 |
參數 元件 范圍 輸入 勵磁 分辨率
溫度PT1000 電阻 800~1330Ω 2線 2.5 V 16位
電平測量 電壓 0~2.5V >10 k? - 12位 翻斗RG13 頻率 0~100Hz 18 k? 3.5 V - |
||
| 收集面積 | 60平方厘米 | |||
| 輸出分辨率 | 0.01毫米 | |||
| 野外長期累計精度 | 高于5%，視具體氣象狀況而定 | |||
| 降雨持續時間 | 一旦檢測到有雨滴落下時按每10s遞增計算 | |||
| 輸出分辨率 | 10 s | |||
| 降雨強度 | 滑動一分鐘平均值，10秒步進 | |||
| 范圍 | 0~200mm/h（精確度下降時范圍變大 | |||
| 輸入和輸出 | 模擬mA輸出選項 | |||
| 工作電壓 | 6~24伏直流(-10% . +30%)（絕對值） | 風速 | 0~20mA或4~20mA | |
| 平均電流消耗 | 12VDC時0.1mA（SDI-12備用） | 風向 | 0~20mA或4~20mA | |
| 最小值 | 0.1毫安@12伏直流（SDI-12待機） | 負載阻抗 | 最大值200 Ω | |
| 典型值 | 12VDC時3mA（默認測量時間間隔） | |||
| 最大值 | 6VDC時15mA（所有參數持續測量） | 一般條件 | ||
| 加熱 | 選項：直流、交流、全波整流交流 | 外殼防護等級 | IP65(無安裝接頭) | |
| 電壓 | 12 ... 24伏直流 /12 ... 17伏交流電有效值 (-10% ... +30%) | IP66（含安裝接頭) | ||
| 典型電流 | 0.8安 @ 12伏直流：0.4安 @24伏直流 | 存儲溫度范圍 | -60 ... 70攝氏度（-76 ... 158華氏度) | |
| 數字輸出 | SDI-12, RS-232, RS-485, RS-422 | 溫度 | -52 ... 60 攝氏度 (-60 ... 140華氏度) | |
| 通訊協議 | SDI-12 v1.3、ASCII自動和輪詢、 含查詢選項的NMEA 電子協會 0182 v3.0 | 相對濕度 | 0~100%RH | |
| 壓力 | 600~1100hPa | |||
| 風速 | 0~60m/s | |||
