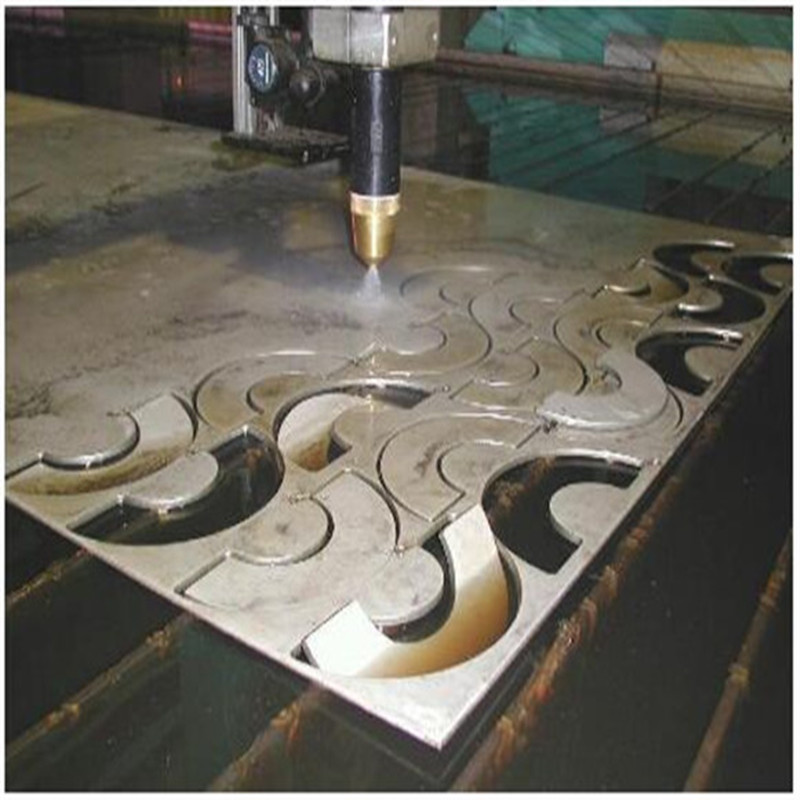

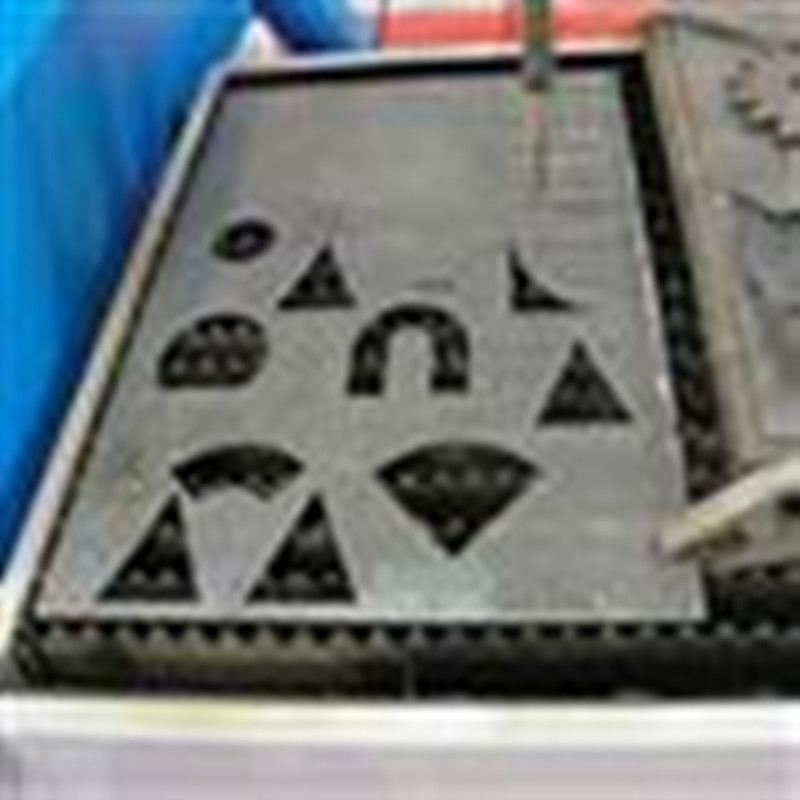

切割樣件
電源大小及切割厚度可參考下
1、 大空行程速度：6000mm/min
2、 調速范圍：0-6000mm/min
3、 切割速度：0-1200mm/min
4、 切割速度調整方式：連續可調
5、 縱向驅動方式：雙邊驅動
6、 整機定位、重復精度達到，質量達到JB/T10045.3-1999標準
10、等離子氣體：空氣，氮?dú)?，氧氣，氬氫氣，保護氣體為空氣，氮?dú)猓趸?
11、數控系統：上海交大數控系統(特別定制，抗干擾能力強)
12、操作臺位置：左側(用戶指定)
13、整體顏色：藍色
三、全套自動切割控制軟件功能實現：
1、 切割全過程自動化，新安裝的維弧控制器能夠保證等離子在切割過程中不斷弧
2、 斷電記憶
3、 暫停、切割過程中加減速、返回再返回功能
4、 快速定位
5、 CRT模擬加工及加工過程的同步跟蹤顯示、程序顯示、位置坐標顯示、當前速度顯示
6、 坐標變換
7、 屏幕圖形的自動測量，比較縮放。窗口放大，圖形位置編輯及調整(如旋轉、平移、循環等)
8、 拐點加減速
10、可擴充的宏程序調用及編輯功能
11、對等離子切割過程中穿孔時間、等離子弧延時時間、割炬上升時間、割炬下降時間、息弧時間可進行設定或修改
12、故障顯示、自診斷功能，自動報警、自動停機功能
13、主機綠色節能功
14、大編程數值：直線路：2000m，圓R2000m
15、無級調速，切割速度可程序給定，也可手動增減速，快車可適量控制。
四、標準版FASTCAM套料軟件，可實現：
1. ACAD兼容功能：ACAD繪制的DXF/DWG零件圖，可直接讀入FastCAM套料軟件;
2.CAD清除壓縮優化功能：對DXF/DWG文件進行CAD清除壓縮，清除多余的點，重疊的線，壓縮擬合線段和曲線，優化DXF/DWG零件圖，有效提高切割效率和切割質量;
3.DXF/DWG提取功能：自動從DXF/DWG文件中批量讀取零件圖，存為單個零件圖，進行自動套料;
4.DXF/DWG批處理功能：批量讀入DXF/DWG文件，自動進行編程，自動轉換為NC切割文件;
5.手動編程功能：對單個零件或套料圖進行手工編程，任意設置和修改引入引出線的位置、長度和角度;
6.手動套料功能：上下左右快速移動零件，任意旋轉零件角度，進行鏡像翻轉等;
7.交互式套料：充分發揮人機互動的工作效率，在自動套料中加入人的套料經驗，使套料率達到高;
8.余料套料功能：提供剩余鋼板的標記、自動存儲和重復套料功能，有效節省鋼材;
9.火焰等離子切割工藝：提供多種割縫補償方式，以及預穿孔、墊縫切割、連割、留封口等切割工藝;
