概要
三維聲風速儀是在湍流空氣動力研究測定三維聲風速的明星儀器。融空氣動力學與其形體結構征設計為理念，以聲脈沖物理學為其測定原理，為在嚴酷氣象條件下正常測量為技術工藝要求，是一個對被測空氣干擾小并耐用的三維風速儀。有10厘米垂直測量路徑，可輸出三維正交風速和聲溫度。最大輸出頻率為50Hz。有模擬和數字兩種輸出方式。
可接收下列三種指令中的一種啟動與運行
數據采集器中的同步測量指令（SDM）
RYS-CSAT3的內裝時鐘設定指令
通過RS-232串口通訊，用PC給予指令
用SDM通訊規程能支持激發多個或多組傳感器同步測定。
點與點
? 革的設計在提供湍流精準測量的同時，將對被測流體本身的干擾降到更低。
? 與EC150或EC155紅外CO2/H2O氣體分析儀集成為幾乎同空間測定渦度相關通量的測定系統。
? 與Campbell數據采集器充分兼容
? 測定可用于計算動量通量和摩擦速度（Friction velocity）。
? 可裝配Campbell微絲熱電偶瞬時反應溫度傳感器（例如：FW05）用于測定感熱通量。
? 可在惡劣天氣條件下應用
? 防雨：革的聲信號處理與聲頻發射接收頭吸水防雨網相結合，有效地改善了在陰雨條件下的運行
質量。
? 密封的聲傳感器和電子控制箱。
性能指標
測量
? 輸出三維正交風速[ux，uy，uz (ms-1)]和聲溫度[Ts (℃)]或聲速[c（ms-1)]。
? 聲速?gòu)奈挥诿繉?duì)發收聲的傳感器之間聲波路徑測定，共有三個測定路徑。訂正了側向風影響。
? 測量頻率：100Hz，可程控設定
? 輸出帶寬 : 5, 10, 12.5, 20, 或 25 Hz
? 輸出頻率 : 10, 20, 25, 或 50 Hz
標準誤RMSa
? ux，uy：1 mms-1
? uz：0.5 mms-1
? c：15 mms-1（0.025℃）
準確度b
? 靜風
ux，uy：＜±8.0 cm s-1
uz：＜±4.0 cm s-1
? 斜率誤差
風向量與水平面偏角在±5° <±2%測值
風向量與水平面偏角在±10° <±3%測值
風向量與水平面偏角在±20° <±6%測值
信號輸出
數字 SDM
CSI 串行接口，用于數據采集器/傳感器通訊。
群體觸發事件執行時完同步
數字 RS-485
波率：1200-230400 bps
數據類型：ASCII 浮點
輸出頻率 : 10, 25 或 50 Hz
USB
數據類型 : ASCII 浮點數
輸出頻率 : 10, 25 或 50 Hz
輸出范圍
SDM 和 RS-485 數字輸出
最大風速量程：±65.535 m s-1
聲速：300 ~ 366 m s-1 (-50℃~+60℃)

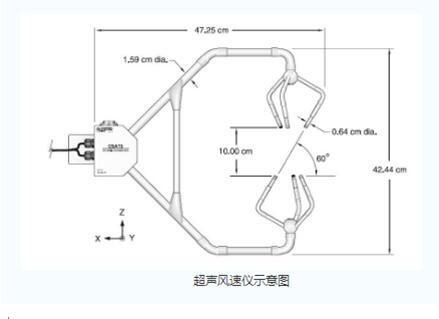

外形描述
測定路徑：豎直：10.0 cm；水平：5.8 cm
測定路徑與水平面的夾角：60°
聲波發收傳感器直徑：0.64 cm
傳感器安裝臂直徑：0.84 cm
支撐臂直徑：1.59 cm
三維
聲風速儀：47.3 cm (l) x 42.4 cm (h)
電子控制箱：26 cm x 16 cm x 9 cm
重量
聲風速儀：1.7 kg
電子控制箱：3.8 kg
材料
聲風速儀：不銹鋼管
電子控制箱：鑄鋁
運行環境
正常工作溫度范圍：-30℃~+50℃
電源
電壓：10 ~16 V 直流
電流：200 mA(60 Hz測定頻率時)
100 mA(20 Hz測定頻率時)
免費保修一年，提供終身售后維護服務。
