齒輪測量中心BDE-13安裝流程使用說明

齒輪測量中心BDE-13安裝流程使用說明

齒輪測量中心價格，齒輪測量中心操作說明

產品編碼：RYS2410150

詳細介紹

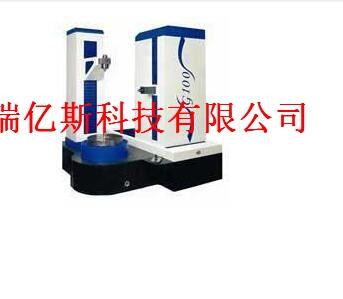

齒輪測量中心

可測量直齒圓柱齒輪、斜齒圓柱齒輪的齒廓偏差（Fa、ffa、fha）, 螺旋線偏差（Fβ、ff、fhβ）、齒輪誤差（Fp、Fpk、fpt）、徑向跳動（Fr）等,可測量剃齒刀（普通剃齒刀、徑向剃齒刀）、插齒刀（直齒插齒刀、斜齒插齒刀、不的 齒距插齒刀）、齒輪滾刀、蝸輪滾刀、線性蝸輪、線性蝸桿、直齒椎齒輪、斜齒椎齒輪、齒頂圓＞30mm的內齒輪、弧齒椎齒輪等工件的響應參數。按GB/T10095.1-2001、 ISO1328-1：1997標準對被測齒輪進行自動評定，符合當前國內、國際齒輪等級自動評定要求；并可根據用戶需求提供按DIN標準的等級 自動評定和齒廓的K形圖、凸度（Ca）、螺旋線的鼓度（Cβ）及用戶設計齒形（齒向）公差帶方式進行合格評值。

齒輪測量中心技術參數

可測范圍
模數： 0.5～20 mm
螺旋角： 0°～90°
最大外徑： 1000 mm
最大齒寬： 800 mm
最大工件長度： 1000 mm
上、下頂尖距： 1000 mm
最大承重： 2000 ㎏
可測齒輪精度： ISO1328二級以下齒輪
測量不確定度：滿足VD1/VDE2612-1&2和VD1/VDE2613-1&2中對一級（GROUP 1）儀器的要求。
工作行程 :
X軸（切向）： 700 mm（+300㎜～-400㎜）
Y軸（徑向）： 520 mm
Z軸（軸向）： 800 mm

運動參數:
速度： 200 mm/s
加速度： 1000 mm/s2
轉臺轉速： 120 rpm
測量分辨率:
X、Y、Z各線性軸： 0.1 μm
C旋轉角： 0.1”
使用環境:
溫度： 20±1 ℃
濕度： 35%-65%
主機尺寸和重量:
寬×長×： 1600×1600×2500 mm
重量： 4000 ㎏
