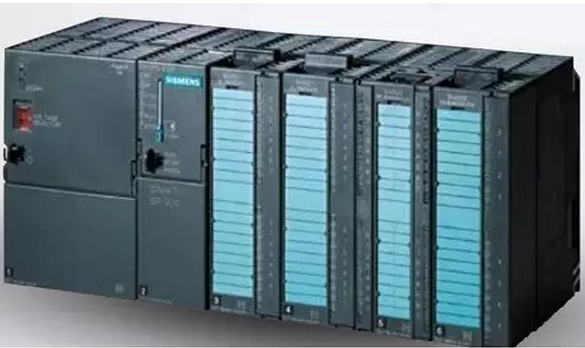

PLC系統主要由中央處理器（CPU）、存儲器、輸入單元、輸出單元、通
信接口、擴展接口電源等部分組成。其中，CPU是PLC的核心，輸入單元
與輸出單元是連接現場輸入/輸出設備與CPU之間的接口電路，通信接口
用于與編程器、上位計算機等外設連接?？瓷先ポ^復雜，同樣用小Z的
一貫做法，劃分區域
1．中央處理單元（CPU）
CPU是PLC的核心。目前，小型PLC為單CPU系統，而中、大型PLC則大
多為雙CPU系統，甚至有些PLC中多達8 個CPU。對于雙CPU系統，一般一
個為字處理器，一般采用8位或16位處理器；另一個為位處理器，采用
由各廠家設計制造的專用芯片。字處理器為主處理器，用于執行編程器
接口功能，監視內部定時器，監視掃描時間，處理字節指令以及對系統
總線和位處理器進行控制等。位處理器為從處理器，主要用于處理位操
作指令和實現PLC編程語言向機器語言的轉換。位處理器的采用,提高了
PLC的速度，使PLC更好地滿足實時控制要求。
2．存儲器
存儲器主要有兩種：一種是可讀/寫操作的隨機存儲器RAM，另一種
是只讀存儲器ROM、PROM 、EPROM 和EEPROM。在PLC中，存儲器主要用
于存放系統程序、用戶程序及工作數據。
系統程序是由PLC 的制造廠家編寫的，和PLC的硬件組成有關，完
成系統診斷、命令解釋、功能子程序調用管理、邏輯運算、通信及各種
參數設定等功能，提供PLC運行的平臺。系統程序關系到PLC的性能，而
且在PLC使用過程中不會變動，所以是由制造廠家直接固化在只讀存儲
器ROM、PROM或EPROM中，用戶不能訪問和修改。
用戶程序是隨PLC的控制對象而定的，由用戶根據對象生產工藝的
控制要求而編制的應用程序。為了便于讀出、檢查和修改，用戶程序一
般存于CMOS靜態RAM中，用鋰電池作為后備電源，以保證掉電時不會丟
失信息。為了防止干擾對RAM中程序的破壞，當用戶程序經過運行正常
，不需要改變，可將其固化在只讀存儲器EPROM中?，F(xiàn)在有許多PLC直接
采用EEPROM作為用戶存儲器。
3．輸入/輸出單元
輸入/輸出單元通常也稱I/O單元或I/O模塊，是PLC與工業生產現場
之間的連接部件。 PLC通過輸入接口可以檢測被控對象的各種數據，以
這些數據作為PLC對被控制對象進行控制的依據；同時PLC又通過輸出接
口將處理結果送給被控制對象，以實現控制目的。
由于外部輸入設備和輸出設備所需的信號電平是多種多樣的，而PLC內
部CPU的處理的信息只能是標準電平，所以I/O接口要實現這種轉換。
I/O接口一般都具有光電隔離和濾波功能，以提高PLC的抗干擾能力。另
外，I/O接口上通常還有狀態指示，工作狀況直觀，便于維護。
PLC提供了多種操作電平和驅動能力的I/O接口，有各種各樣功能的I/O
接口供用戶選用。I/O接口的主要類型有：數字量（開關量）輸入、數
字量（開關量）輸出、模擬量輸入、模擬量輸出等。
4．通信接口
PLC配有各種通信接口，這些通信接口一般都帶有通信處理器。PLC
通過這些通信接口可與監視器、打印機、其它PLC、計算機等設備實現
通信。PLC與打印機連接，可將過程信息、系統參數等輸出打??；與監
視器連接，可將控制過程圖像顯示出來；與其它PLC連接，可組成多機
系統或連成網絡，實現更大規?？刂啤Ｅc計算機連接，可組成多級分布
式控制系統，實現控制與管理相結合。
遠程I/O系統也必須配備相應的通信接口模塊。
5．編程裝置
編程裝置的作用是編輯、調試、輸入用戶程序，也可在線監控PLC內部
狀態和參數，與PLC進行人機對話。它是開發、應用、維護PLC不可缺少
的工具。編程裝置可以是專用編程器，也可以是配有專用編程軟件包的
通用計算機系統。專用編程器是由PLC廠家生產，專供該廠家生產的某
些PLC產品使用，它主要由鍵盤、顯示器和外存儲器接插口等部件組成
。專用編程器有簡易編程器和智能編程器兩類。
6. 電源
PLC配有開關電源，以供內部電路使用。與普通電源相比，PLC電源
的穩定性好、抗干擾能力強。對電網提供的電源穩定度要求不高，一般
允許電源電壓在其額定值?15% 的范圍內波動。許多PLC還向外提供直
流24V穩壓電源，用于對外部傳感器供電。
7. 其它外部設備
除了以上所述的部件和設備外，PLC還有許多外部設備，如EPROM寫入器
、外存儲器、人/機接口裝置等。
8. 擴展接口
接口模塊是一獨立的計算機系統，它有自己的CPU、系統程序、存儲器
以及與PLC系統總線相連的接口。它作為PLC系統的一個模塊，通過總線
與PLC相連，進行數據交換，并在PLC的協調管理下獨立地進行工作。
