西門子編程電纜使用手冊
PC/PPI 編程電纜為RS232到PPI接口（RS485）的轉換電纜，適用于西門子S7-200系列PLC，支持PPI協議和自由口通信協議，并可使用MODEM（調制解調器）通過電話線遠程通信，光電隔離和內置的防靜電、浪涌等瞬態過壓保護電路很好地解決了容易燒通信口的問題。主要技術參數：
★ 隔離電壓:1000V直流或3500V脈沖
★
具有瞬變電壓抑制功能,能承受功率高達400W的瞬態過壓，能防雷電和抗靜電 ★ 波特率：0～28.8kbps自適應
★
最大通信距離：2公里（波特率為9600bps時）
★ 帶有電源指示燈和數據收、發指示燈
★ 工作溫度:-20～75℃
★
外形尺寸：103?50?26，電纜總長度3米
產品的結構：
PC-RS232插頭和PPI-RS485插頭的信號定義如下：
PPI-RS485插頭
PC-RS232插頭 針號 信號說明 針號 信號說明2 24V電源負（RS485邏輯地） 2 接收數據RD（從PC/PPI輸出） 3
RS485信號B（RxD/TxD ） 3 發送數據SD（輸入到PC/PPI）
7 24V電源正 4
數據終端就緒DTR
舉例：
品 牌：SIEMENS/西門子（西門子全新原裝正品）
產 地：德國
型 號：6ES7972-0CB20-0XA0
名 稱：西門子S7-300編程電纜
產品描述
PC適配器USB（USB v2.0）A2 usb-adapter通過PROFIBUS或MPI USB電纜5m包括mpi-kabel 0,3m可以使用WinXP /Vista / Windows 7 64位32 /下連接PG / PC或筆記本電腦的SIMATIC S7
產品概述：
USB 適配器用于通過 USB將 PC/便攜式 PC 和 SIMATIC 編程器/PC 連接到 SIMATIC S7 自動化系統。
PC 適配器 USB A2 可將帶有 USB 接口的 SIMATIC 編程器/PC 和 PC 連接到 PROFIBUS 以及 SIMATIC S7 的多點接口 (MPI)。
可用于 Windows XP SP2 及更高版本，并支持所有 MPI 和 PROFIBUS 傳輸速率。
PC 適配器 USB A2 可在 USB V1.1 端口以及 USB V2.0 或 USB V3.0 端口上使用。用戶可通過該適配器并借助于 PROFIBUS 和多點接口 (MPI) 來執行編程器和 PC/OP 功能。每個編程器/PC/操作員面板僅可操作一個 USB A2 PC 適配器。
PC 系統的 USB 接口直接為 USB A2 PC 適配器供電。
以下軟件包支持 USB A2 PC 適配器：
診斷
三個 LED 燈可用于診斷 USB A2 PC 適配器。通過這些 LED 燈，可快速檢測各種工作狀態和信號狀
西門子用于編程計算機與PLC通信的適配器俗稱為編程電纜。
訂貨號為6ES7 972-0CA23-0XA0的PC/MPI適配器用于連接計算機的RS-232接口和PLC的MPI或DP接口。現在的計算機有RS-232接口的已經很少了，PC/MPI適配器已經基本上被USB PC適配器取代。
USB PC適配器用于連接計算機的USB接口和PLC的PPI、MPI、DP接口。訂貨號為6ES7 972-0CB20-0XA0的USB PC適配器可用于S7-200/300/400。
訂貨號為6GK1571-0BA00-0AA0的新一代PC 適配器 USB A2可用于S7-200/300/400 /1200 /1500，支持USB V3.0。
用于筆記本電腦的PCMCIA接口的CP 5511和CP 5512可用CP 5711替代。
現在有很多國產的USB PC適配器，有的是西門子的USB PC適配器的仿制產品，有的實際上是PC/MPI適配器和RS-232/USB轉換器的組合，它把計算機的USB接口映射為一個RS-232接口。
在購買USB PC適配器時應注意其最高傳輸速率，能用于哪些西門子產品，能在哪些計算機的操作系統使用。有的USB編程電纜需要安裝驅動程序，有的使用編程軟件自帶的驅動程序。
我用過金邦自動化的USB PC適配器，它達到了西門子的6ES7 972-0CB20-0XA0的性能，有光電隔離，可在XP、32位和64位Windows 7下使用，可用于S7-200/300/400。使用STEP 7-Micro/WIN V4.0 SP9和STEP 7 V5.5時，不用安裝驅動程序，非常好用。我查了下，它在淘寶網同類產品中價格最低，性價比非常高，所以推薦給大家。
S7-1200是西門子新一代的小型PLC，我是西門子公司在全國征集后確定的S7-1200圖書“金牌作者”之一。根據英文版軟件和英文手冊，在該產品發布6個月后出版了《S7-1200 PLC編程及應用》，書出得太快，以至于網上有人以為我是西門子內部的人員。該書出版后西門子很快發布了TIA博途V10.5中文版和S7-1200的中文手冊，為了方便讀者，根據中文軟件和中文手冊編寫了該書的第2版，并在初版出版半年后的2010年6月出版了第2版。
全國大學生“‘西門子杯’工業自動化挑戰賽”是在教育部與西門子（中國）有限公司簽訂的戰略合作框架下的一項國家級賽事，由教育部高等學校自動化類專業教學指導委員會、西門子（中國）有限公司和中國仿真學會聯合主辦。其中的邏輯控制應用賽項和工業信息設計開發賽項均規定使用S7-1200。該賽事今年改名為“‘西門子杯’中國智能制造挑戰賽”。
各大專院校為了準備和參加這個賽事，掀起了一股S7-1200熱潮，紛紛開始S7-1200的課程。因?yàn)镾7-1200和S7-1500的軟件、指令和通信等都是兼容的，將對S7-1200/1500的推廣起到不可估量的作用。
我編寫的這本教材也因此受益，去年暑假加印3000冊，很快就銷完了。我去年暑假為某國家級高職高專師資培訓班講授了S7-1200的課程。
但是聽說教材熱銷我心里很是不安，因?yàn)?010年出版的第2版已經嚴重地滯后于產品的發展，S7-1200的硬件已經由V1.0發展到V4.2，軟件也由V10.5升級到當時的V13 SP1。如果讀者和學生繼續使用6年前的書，實在是對不起他們。為此我放下已經完成初稿的另一本書，開始寫《S7-1200 PLC編程及應用》的第3版。經過我和出版社近一年的努力，這本書終于出版了。
下面是這本書的一些情況：
1）根據S7-1200 V4.2的硬件和TIA博途 V13 SP1改寫。
2）詳細介紹了仿真軟件S7-PLCSIM的使用方法和大量的仿真實例，讀者可以用仿真軟件來做絕大多數例程的實驗和實驗指導書中的實驗。
3）內容全面，通過幾十個例程，深入淺出地介紹了S7-1200的編程軟件和仿真軟件的使用方法、硬件組成、硬件和網絡組態、指令應用、程序結構、各種通信的組態和編程方法、故障診斷、PID閉環控制、精簡系列面板的組態與仿真。還介紹了一整套易學易用的開關量控制系統的編程方法。通信和故障診斷部分增加了大量的內容。
4）隨書光盤提供了最新的編程軟件和仿真軟件、多本用戶手冊、40多個例程和30多個多媒體視頻教程。
5）可以通過隨書光盤中的例程和純軟件仿真來學習PID參數的手動和自動整定的方法。
6）為了方便教學，各章配有習題，有20多個實驗的指導書。
S7-1200/1500有4組檢測信號上升沿和下降沿的指令，初學者往往搞不清楚它們的區別和用法。下面以上升沿檢測為例，詳細比較4種邊沿檢測指令的功能。

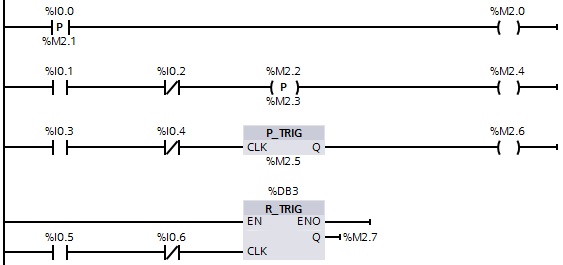

程序見下圖。在P觸點上面的I0.0的上升沿，該觸點接通一個掃描周期。因此P觸點用于檢測觸點上面的地址的上升沿，并且直接輸出上升沿脈沖。其他3種指令都是用來檢測邏輯運算結果RLO（即流入指令輸入端的能流）的上升沿。
在流過P線圈的能流的上升沿，線圈上面的地址M2.2在一個掃描周期為1狀態。因此P線圈用于檢測能流的上升沿，并用線圈上面M2.2的觸點來輸出上升沿脈沖。其他3種指令都是直接輸出檢測結果。
R_TRIG指令與P_TRIG指令都是用于檢測流入它們的CLK端的能流的上升沿，并用Q端直接輸出檢測結果。其區別在于R_TRIG是函數塊，用它的背景數據塊DB3保存上一次掃描循環CLK端信號的狀態，而P_TRIG指令用邊沿存儲位M2.5來保存它。P 觸點和P線圈分別用邊沿存儲位M2.1和M2.3來保存它們的輸入信號的狀態。
