前言
GE SIS 安全儀表系統PAC8000過程I/0被全球公認為是適用于極端溫度、腐蝕、沖擊和振動等過程環境中的領先產品。
目錄
一.SIS控制系統概述 2
1. 總述 2
2. 硬件構架 3
3. 軟件 4
4. 通訊 6
5. 系統特點 7
6. 采用PAC8000開放式控制系統所帶來的收益 10
7. SIS系統經濟型分析比較........................................... ............8
1.1 控制系統（PAC8000）概述
1. 總述
此系統可放在無空調的環境中，控制部分具有耐腐蝕性及能適應-40~ 70攝氏度的環境及危險防爆區。
PAC8000(MOST)控制系統是面向工廠自動化的新一代模塊化開放式控制系統，它為過程控制、離散控制、策略控制及過程監視提供了完整的集成化解決方案。PAC8000控制系統是真正的開放式系統，采用先進的安全型RailBus總線構架；雙重化的硬件體系結合全面的冗余容錯技術和特有的故障安全策略，使得系統可靠性達到99.999%。高速的控制器和大容量內存保證系統的執行速率和精度。
系統特點：
底板安裝方式、模塊化設計，安裝簡單
可選邏輯控制器、過程控制器或兩者兼?zhèn)涞幕旌峡刂破?
現場分散式安裝，靈活布置
冗余容錯以太網，支持對等通訊，數據共享
能直接安裝在危險場所：2區
可選內置本安功能的模塊
適合現場惡劣環境
環境溫度范圍寬： -40?C ~ 70?C
抗腐蝕等級：ISA G3等級

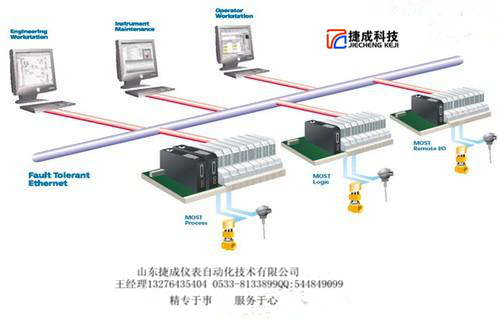

2. 硬件構架
底板
采用先進的RailBus總線技術的控制器底板和I/O模塊底板，每個控制器底板可安裝一對冗余的控制器，一個電源監測模塊，同時備有兩個9針的RS485接口，支持MODBUS RTU協議。每個I/O底板具備8模塊和4模塊底板兩種選擇，根據現場信號的不同具備2區和1區應用底板，模塊與模塊間相互隔離，支持熱插拔。
主控制器
控制器采用IBM PowerPC 405 G 266MHz 32位微處理器(相當于Pentium 520MHz)，25M內存，雙以太網和串行通訊接口，支持API、現場總線、ModBus、HART、點對點通訊以及OPC，可以實現冗余配置，可直接安裝在危險2區。一個控制器最多可安裝64個I/O模塊，支持熱插拔。
I/O模塊
I/O模塊可以根據現場需要選擇危險1區應用模塊和2區應用模塊。1區應用模塊內置本質安全型安全柵，無需額外安裝安全柵，通道隔離、監測以及LED指示，支持多種信號類型，支持在線熱插拔。模擬量輸入A/D轉換分辨率達到16位，模擬量輸出A/D轉換分辨率達到12位，能夠?qū)ΜF(xiàn)場回路進行檢測，內置輸入變量線性化、工程單位轉換、開平方濾波、報警及冷端溫度補償運算功能。
接線端子排
可拆卸，體積小，可選帶回路開關和保險絲，可選無電弧和無火花型接線端子排，特有的鍵鎖設計保證安裝的正確性。可直接用于連接現場信號與IO模塊，節省了機柜端子排投資和安裝空間。
電源
N 1冗余配置的、采用浮空設計的電源模塊，正常情況下兩塊電源各承擔50%的供電負荷，其中一塊電源出現故障時，另一塊電源承擔100%的負荷。
3. 軟件
組態工具軟件包
Workbench，是一個完整的項目開發環境，可組態包括儀表索引、控制策略（過程和離散）、過程可視化（操作面板）、歷史（報警及趨勢紀錄）和工程管理等多項功能的項目工程。
HMI軟件
系統將提供操作員站要求的工業領先的可視化和互動HMI 技術。系統將提供完整功能的HMI可視化性能?？梢暬浖仨氂上到y(tǒng)廠商生產。源文件或第三方HMI 軟件包將不被接受。
可視化應用開發將在工程師站完成?？梢暬瘧?yīng)用開發應在“Project”的環境下完成。給定的系統要支持同步的應用開發和項目的執行。項目組態要完全動態化以便在不需系統重啟的情況下在項目內添加或修改對象。
系統將配備配置項目的應用開發工具。實用程序要為單個對象的配置提供互動式的填空式的事物處理。
開發屏幕布局和仿真某一給定應用需要使用交互式圖形編輯程序包。
為了使用方便，編輯器將在同一窗口和多窗口間包括剪切粘貼和拖放功能，同時也包括撤消恢復功能。支持對目標集的分組和拆組，分組后還可以隨時編輯。目標排列和間隔工具要用來實現目標在屏幕上的合理布局。
圖形屏幕要依據目標而定，而不是單獨的像素。目標圖形包括圖象和圖象屬性，如大小，顏色，位置等能辨別目標特征的屬性。用戶可以使用工具菜單和對話框來更改目標特征。
目標定義為任何可利用程序包的繪圖工具創造的物體，導入到程序包的圖象或任何第三方的ActiveX 控件。所有該目標的特征，事件和方法，包括第三方的ActiveX 控件，都要被系統接受且能被開發器利用。系統必須任何時候，無任何附加配置或要求系統暫停或重啟的情況下支持對單獨的圖形文件（圖片）的更改。編輯程序包要包括一個Wizard / Symbol / Object Library 來允許包括預先開發的或第三方的圖形對象。編輯程序包允許使用自帶圖形和腳本語言來創建Objects/Wizards，然后加進Library。
程序系統可以提供一個變更管理機制，與系統開發緊密集成。該系統能通過使用系統開發環境中的右鍵菜單來實現檢驗，進入檔案，完成開發注釋和可選電子簽名認證等。用戶不需要進入另一個應用程序來實現從遠程變更管理服務器上管理應用檔案。
系統的工程師站應包括用于操控自動管理功能和存儲管理配置的變更管理軟件。變更管理用于過程系統的邏輯開發和可視化軟件的應用。
2個以太網口、4個串行通訊口集成在CPU卡及其底板上，全面支持Modbus TCP以太網通訊協議、Modbus RTU工業串行通訊協議、RS232/422/485串行通訊協議、HART協議，以及FF、Profibus現場總線協議。操作站與控制站能夠冗余通訊，保證了操作系統的安全可靠性，全面采用OPC技術，為廠級信息管理系統提供了方便的數據接口。
MODBUS TCP：連接操作站、工程師站，雙絞線最大通訊距離100m，光纖15km。
MODBUS RTU：連接其它控制設備如PLC等，RS485/422通訊距離300m。
HART協議、FF、ProfiBus現場總線：連接現場儀表以及總線設備。
OPC：連接先進控制與優化系統、廠級信息管理系統，雙絞線最大通訊距離100m，光纖15km。
5.系統特點
開放性
系統采用符合工業標準的開放協議，通訊系統網絡為國際流行的冗余容錯的以太網結構。
模塊化結構
控制系統的模塊化設計使得用戶很容易搭建一個完整的復雜的系統。擴充靈活，可以實現從小到幾個回路，大到數千個回路不同規模的應用。
極強的環境適應能力
直接安裝于防爆區域2區
抗腐蝕等級： ISA SP71.04 G3等級
環境溫度范圍： -40?C ~ 70?C
濕度范圍： 5% ~ 95%相對濕度
抗沖擊：EN60068-2-27，30g
抗振動：EN60068-2-6，5g
高度的可靠性
PAC8000 廣闊的冗余功能可以為您提供多種冗余選項，這些冗余可以包括：
冗余控制器
控制網絡
系統電源
冗余控制器被用于重要控制的應用場合。采用互鎖冗余方式，實現從主控制器到后備控制器的無擾動切換。PAC8000(MOST)控制器冗余模型支持在線組態和在線的硬件更換，冗余控制器之間的共享信息被實時更新，使得冗余系統的應用變得更加簡單。PAC8000(MOST)同時支持LAN冗余。每個控制器有兩個獨立的以太網接口，每個接口可以連接到一個獨立的網絡，實現LAN的完全冗余。冗余電源被應用在重要的應用中，當一個電源故障時依然能夠確保系統的連續運行。
支持對等通訊
PAC8000(MOST)控制器采用對等的通訊方式，控制器之間共享數據信息。該能力使得重要的信息可以在現場控制器之間實現有效的共享而不必通過控制室。
離線仿真
功能強大的離線仿真功能，可以在控制程序下裝到控制器之前，在離線狀態下完成控制策略的功能測試，從而避免對現場的影響，加快控制策略的投用，縮短開車時間。
在線調整
PAC8000(MOST)允許在測試、開車和維護階段進行在線組態的調整，從而有效地提高系統開車進度，減少操作停工時間?？刂祈?xiàng)目工程中的組態修改也相當簡單，僅需一次性地調整，數據庫及其相連的HMI包括PID控制面板及現場設備圖形符號將被自動更新。
全面的文檔自生成功能
自動生成包括I/O組態報告、材料表、儀表索引、系統啟動、維護信息及接線圖內容的系統文檔。系統制圖自動保持最新的組態，為您節省了大量時間。
SOE功能
PAC8000可提供強大的SOE功能，除了具有一般的數字量SOE功能外，還有高分辨率的模擬量記錄功能（毫秒級分辨率），當發生關鍵事件（如停機）時，能夠記錄各相關變量變化狀態，包括了開關量和模擬量，使得判定故障原因和處理故障非常方便。PAC8000同時提供32通道SOE卡件，除具備開關量輸入卡件的所有功能外，還提供高速的SOE功能，開關量分辨率1/8ms，精度可達1/4ms。 PAC8000系統采用NTP（Network Time Protocol）協議實現時鐘同步功能，精度可達?3ms。集成在PAC8000系統組態軟件之中的、功能完善的SOE軟件可實現SOE的管理、保存、查詢、打印和處理，所有控制器產生的事件自動保存在SOE站中，并可根據需要配置SOE保存時間、事件數或者不清除事件直至存儲空間不足。
6. 采用PAC8000開放式控制系統所帶來的收益
（1）減少投資，節約工程費用——PAC8000一體化控制吸取了基于Windows NT的面向?qū)ο蠹夹g(shù)的優點，圖形化的用戶界面和簡單易學的軟件使得過程控制系統開發周期至少縮短30-40%。PAC8000不僅可以減低費用和勞動力，更為主要的是避免了項目工程中由于人為因素造成的錯誤和失誤。這些錯誤和失誤在以往的控制項目工程中是常見的。使用PAC8000，您不再需要手工生成設計文檔以及接線圖和操作畫面文檔資料, 減少了先進控制方案編程的重復性，減少了重復性的輸入工作，從而大幅度縮短系統組態時間。
（2）減少電纜、橋架投資——現場儀表的電纜可以就近連接在本地輸入/輸出端子上而不必鋪設到控制室內，昂貴的信號電纜被以太網電纜所替代。由于系統的安放地點更加接近現場儀表的安放現場，從而節省了從現場儀表到控制室內的信號電纜，取而代之的是高速控制通訊網絡，由此而節省的工程和材料上費用是十分可觀的。
（3）減少接線端子投資，簡化回路檢測，縮短開車時間——現場接線直接連接到本地PAC8000輸入/輸出接線端子上,不需要額外的接線端子排，
（4）靈活的系統設計——豐富的控制器模塊、模擬量模塊、數字量模塊、電源模塊提供最大的靈活性和使用空間。
(5）高度的系統可靠性 ——PAC8000控制器、電源及網路冗余的應用保證了最大的系統正常運行時間。即使是在危險場合，模塊“熱插拔”也不會影響系統操作和組態。
(6)維護方便 ——PAC8000系統 RTU/PCS/SIS(ESD&FGS)基本平臺構架相同。只是針對SIS系統，所需模塊作了TUV認證，保證整個系統的安全等級達到SIL2。針對RTU系統，提供支持DNP3.0（實現斷點續傳功能）的RTU控制器。 RTU/PCS/SIS系統完全縫集成。維護人員只需要學習一種系統編程方式，就能基本掌握, 針對油氣田的各種不同的應用領域。
六．與其他SIS廠家的比較分析
|
品牌 |
價格 |
國際知名度 |
系統成熟度 |
|
國內SIS |
中 |
中 |
中 |
|
GE SIS |
中 |
高 |
高 |
結束語：
針對需要本安功能的應用，GE SIS系統PAC8000控制系統可提供內置本安功能的IO模塊，從而可以節省安全柵、安全柵柜以及控制室空間，同時可以減少系統故障點，大大簡化了控制系統結構，使得系統易于操作、維護和擴展，便于日常運行和升級改造。在考察多家SIS廠商時，模塊的“熱插拔”性，更換與維護、使用簡便性和未來可擴展性等特性都是重要的考慮因素，也是選擇 GE SIS系統 PAC8000控制系統的重要原因。
