LD-127型路面材料強度試驗儀是一種多功能試驗儀，用試驗儀及其它配套夾具可進行多項試驗，如水泥和石灰穩定土的抗壓強度、劈裂強度、回彈模量等試驗、瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比(CBR)試驗等。
路面材料強度試驗儀-浙江杭州路面強度試驗儀-參數指標 結構原理
尊敬的朋友,你好，上海雷韻試驗儀器制造公司現自產自銷成本價出售各種型號的干燥箱，高溫爐，CBR測定儀，攪拌機，電腦土壤液塑限聯合測定儀，光電液塑限聯合測定儀，鋸石機，凍融試驗箱，養護箱，試模，低溫試驗箱，顯微鏡，天平，凈化工作臺，數顯收斂?jī)x，等公路儀器，瀝青儀器，實驗室儀器，光學產品等~~~~歡迎各大經銷商詢價！
量大或經銷商聯系羅煥——手機號： 18019385592（同微信） QQ：1936803778

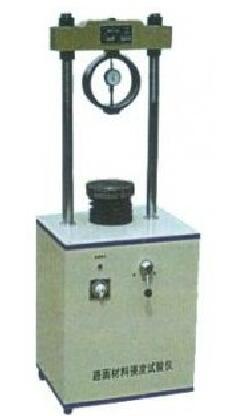

本機由底座、減速箱、立柱、橫梁及罩殼等組成。
電動機及控制電器置于底座內，減速箱置于底座上。
橫梁、減速箱及底座經兩根立柱相聯接，橫梁并可上下調節，以適應不同高度的試樣，橫梁下平面可聯接測力環。
底座及減速箱外面裝有罩殼。
本機加載有兩種形式，一種是電動，電動機由同步齒形帶傳遞給減速箱，經減速箱減速后，旋轉運動轉換成絲桿的垂直運動，從而達到對試樣垂直加載的功用。另一種是手動，將調速手柄置于空檔，即可用搖手柄進行手動加載。
路面材料強度試驗儀-浙江杭州路面強度試驗儀-參數指標 試驗操作方法
用試驗儀及其它配套夾具可進行多項試驗，如水泥石灰穩定土的抗壓強度、劈裂強度、加彈模量等試驗、瀝青混凝土的馬歇爾試驗、路基土和多種路面材料的承載比（CBR）試驗。
1、馬歇爾穩定度試驗
（1）測量試件的高度
用游標卡尺量取試件的高度，至少取圓周等分四點的平均值作為試件的高度，精確至1mm。
（2）測定試件的密度
先在天平上稱量試件在空氣中的質量，然后稱其在水中的質量（如試件空隙率較大時應采用蠟封法），精確至0.1g。
或
其中： Dm — 試件密度 g /cm3
W — 試件在空氣中質量 g
W1 — 試件在水中質量 g
W2 — 封蠟后試件在空氣中質量 g
W3 — 封蠟后試件在水中質量 g
Gp — 蠟的比重
Gw —常溫水的密度 （1g /cm3）
（3）測定試件的穩定度
a.將測定密度后的試件及馬歇爾試驗的上、下壓頭，置于溫度為60o?1o石油瀝青的恒溫水槽保持至少30~45分鐘。
b.將上、下壓頭從水槽中取出拭干凈內面，在下壓頭的導棒上涂少量黃油，再將試件取出置下壓頭上，蓋上上壓頭，然后裝在加載設備上。
c.將流值測定裝置安裝在導棒上，使導向套輕輕地壓住上壓頭，同時將流值計讀數調零。
d.在上壓頭的球座上放妥鋼球，并對準測力環的壓頭，然后將測力環中百分表讀數對零。
e.將量程0~30 kN 的測力環裝在試驗儀上，調整加載速度為 50 mm /min，啟動試驗儀，當載荷達到最大值的瞬間，讀取測力環中百分表及流值計的流值讀數。
注：從恒溫水槽中取出試件至測出最大載荷值的時間，不應超過30s。
2、承載比試驗
（1）泡水膨脹量測定
a.試件制成后，取下試件頂面的破殘濾紙，放一張好的濾紙，并在其上安放附有調節桿的多孔板，在板上加足夠的載荷板，使試件面上的壓力等于該材料層上路面的壓力。
b.將試筒與多孔底板一起放入水槽內（先不放水），并用拉桿將模具拉緊，安裝百分表，并讀取初始讀數。
c.向水槽內放水，使水自由進入到試件的頂部和底部，泡水期間，槽內水面應保持在試件上頂面約250mm以上，通常試件需泡96小時。
d.在96小時終了時，讀取試件上百分表讀數，并用下式計算膨脹量：
e.從水槽中取出試件，倒出試件頂面的水，靜置15分鐘，然后卸去附加載荷的多孔板、底板及濾紙，并稱重，計算試件的溫度和密度的變化。
（2）貫入試驗
a.將泡水試驗終了的試件放到試驗儀的升降臺上，在貫入桿周?chē)胖妙A(yù)定數量的載荷板。
b.先在貫入桿上施加4500g 載荷，然后將測力和測形變的百分表指針調零。
c.在試驗儀上安裝量程為0~50 kN的測力環，調整加載速度為1mm/min,并啟動試驗儀,記錄測力環內百分表某些整讀數
（如20、40、60 …）時的貫入量,并需注意，使貫入量為2.5 mm時，能有5個以上的讀數。因此測力環百分表的第一個讀數應是0.3mm左右。
試驗結果計算并 繪制壓力（單位壓力）—貫入量曲線，將單位壓力作為橫坐標，貫入量作為縱坐標，繪制曲線。
