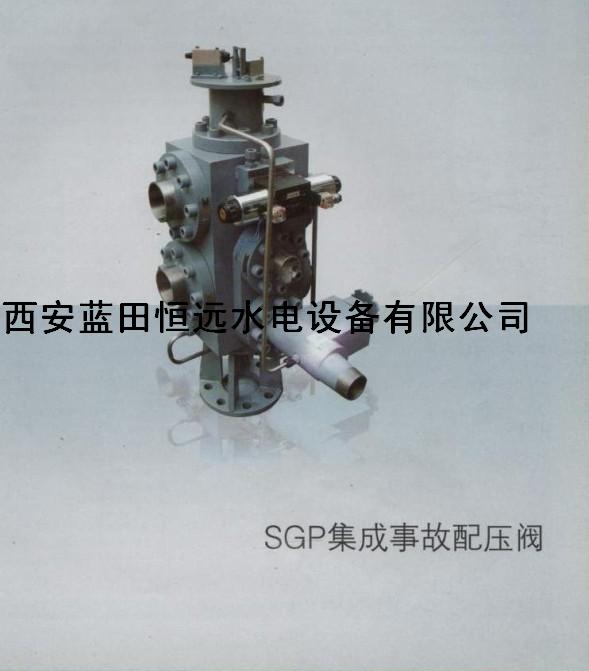

SGP集成事故配壓閥是一種二位六通型換向閥，用于水電站水輪發電機組的過速保護系統中，當機組轉速過高，調速器關閉導水機構操作失靈時，SGP集成事故配壓閥接受過速保護信號動作，其閥芯在差壓作用下?lián)Q向，將調速器切除，油系統中的壓力油直接操作導水機構的接力器，緊急關閉導水機構，防止機組過速，為水輪發電機組的正常運行提供安全可靠的保護。
本品通過優化設計，將傳統GC型過速限制器上的電磁配壓閥、油閥、事故配壓閥集成于一體，體積更小，動作更可靠；它采用液壓緩沖裝置克服了GC型過速限制器在動作時的轟鳴聲，動作平穩，使用壽命更長；它既可立裝，也可臥裝，安裝方便，布置場地小。
二、特點
將傳統過速限制器上電磁配壓閥、油閥、事故配壓閥集成于一體，集成化程度高、體積小、重量輕、占用場地小、安裝方便。
采用液壓緩沖裝置，無振動聲，使用壽命長。
三、技術參數
額定壓力：2.5MPa 4.0MPa 6.4MPa
電源電壓：220VDC 110VDC 220VAC
環境溫度：5~40℃
相對濕度：95%R.H
安裝方式：水平、垂直安裝均可
連接方式：法蘭連接，法蘭標準：GB9119-2000
四、安裝及維護
臥式事故配壓閥尺寸：
