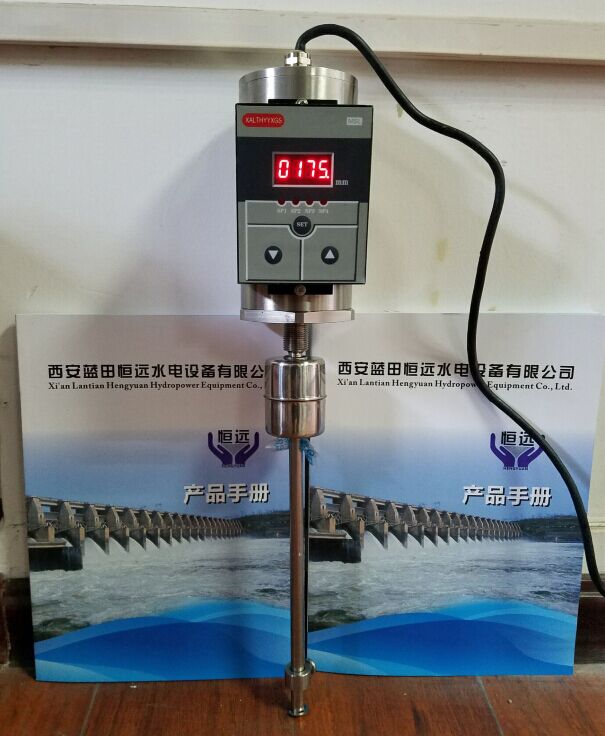

MSL磁致伸縮線液位/位移變送器是基于以扭轉波作為傳播媒質的磁致伸縮式感應原理，并經測量電路、SOC高性能單片機對感應信號處理后形成與位移/液位精確對應的標準模擬量信號輸出。本變送器利用了磁致伸縮扭轉波的產生機制及原理，充分采用了先進的MAGNETOSTRICTIVE技術，制作成高精度、穩定可靠的液位/位移測量產品。
本產品廣泛應用于軸承油箱液位、導葉接力器位移測量的各種工業場所。
二、特點
測量范圍：100-2500mm 測量精度：0.02%FS 顯示方式：4位LED顯示
輸出信號：4-20MA 4組報警接點（SPST） 接點容量：1A/AC220V
工作電源：DC24-220V 消耗功率：10W 工作溫度：-40-75℃ (常規) 材質：1cr18Ni9Ti
■ 高精度、重復性好；
■ 穩定可靠、使用壽命長；
■ 無需定期標定、使用維護方便；
■ 功能完善、使用范圍廣；
三、工作原理
當鐵磁材料置于磁場中時，它的幾何尺寸會發生變化。極化了的鐵磁棒發生形變時，會在棒內引起磁場強度的變化，這種變效應被稱為磁致伸縮效應磁致伸縮線液位/位移變送器基于
磁致伸縮逆效應的原理，在電子頭中施加一個激勵脈沖使陶瓷激振片產生扭轉應力波，該應力波沿波導絲下傳，在被極化了的部位產生形變，而形變在極化的波導絲內引起磁場變化，通過接收和測量電路的處理得到位置信號，計算這個信號即為所需探測的液位或位移。
