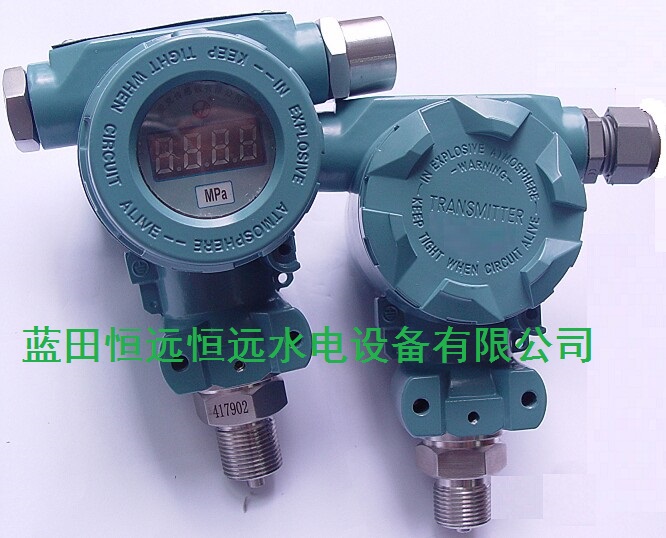

產品采用經過計算機自動測試并用激光調阻工藝進行了寬溫度范圍的零點和靈敏度補償?shù)膸Р讳P鋼隔離膜片的OEM壓阻式傳感器作為信號測量元件，傳感器信號經過信號處理電路后轉換為標準信號輸出，產品經過了長期老化及穩定性考核等工藝嚴格篩選，性能穩定可靠。該產品為兩線制4～20mADC現場數字顯示型壓力變送器，應用于工作環境比較惡劣、同時要求能現場顯示被測壓力的場合，適用于石油、化工、冶金、電力等工業過程的壓力測量。
產品特點
•
位LCD現場顯示，同時輸出4～20mADC信號;
•零點可遷移，量程可調節;
•具有反向極性保護，瞬間過電流過電壓和抗干擾保護措施;
•與介質接觸部分為不銹鋼，接口形式多樣;
•電子殼體為鋁合金材料，外殼防護等級為IP65;
•防爆型產品符合GB3836.4標準的ExiaⅡCT6要求，取得了防爆合格證書;
•船用型產品符合CCS《鋼質海船入級規范》(2006)的要求，獲得了船用型式認可證書。
性能參數
量程編碼及測量范圍
|
量程編碼 |
0A |
02 |
03 |
07 |
08 |
09 |
10 |
12 |
13 |
14 |
15 |
17 |
18 |
19 |
20 |
|
單位 |
kPa |
MPa |
|||||||||||||
|
測量范圍 |
0-10 |
0-20 |
0-30 |
0-60 |
0-100 |
0-200 |
0-0.3 |
0-0.6 |
0-1.0 |
0-2.0 |
0-3.0 |
0-6.0 |
0-10.0 |
0-20.0 |
0-30.0 |
|
上限值 |
35 |
70 |
100 |
200 |
350 |
700 |
1.0 |
2.0 |
3.5 |
7.0 |
10.0 |
20.0 |
35.0 |
70.0 |
100.0 |
|
過范圍 |
100 |
100 |
150 |
300 |
500 |
1000 |
1.5 |
3.0 |
5.0 |
10.0 |
15.0 |
30.0 |
50.0 |
100.0 |
110.0 |
技術參數
|
供電電源 |
20～40VDC |
||||
|
輸出信號 |
4～20mADC(兩線制) |
||||
|
基本誤差 |
|
最小值 |
典型值 |
最大值 |
單位 |
|
非線性 |
0A～03編碼 |
|
0.25 |
0.5 |
最大量程的±% |
|
07～20編碼 |
0.1 |
0.25 |
0.5 |
最大量程的±% |
|
|
遲滯 |
0A～03編碼 |
|
0.15 |
0.25 |
最大量程的±% |
