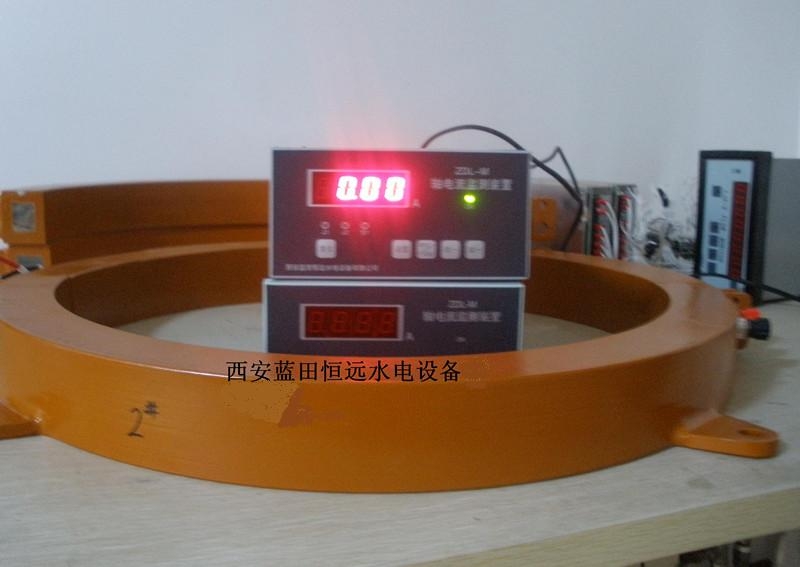

ZDL-M軸電流監測裝置 采用高性能單片機為核心控制部件構成控制器，采用空心環形互感器為軸電流傳感器，監測水輪發電機組大軸產生的軸電流變化。單片機實時監測軸電流傳感器的變化值，該數值與大軸電流呈線性變化關系，經濾波、數值變換處理后，確認軸電流超過整定值后，軸電流監測裝置輸出二級報警信號。裝置采用四位七段LED作為顯示單元，參數整定、實時顯示清晰直觀。同時，ZDL-M軸電流監測裝置可輸出與軸電流（0~5A）對應標準的4~20mA模擬量信號，滿足計算機監控系統測量要求。
二、特點
■ 以高性能單片機為核心控制部件，具有良好的可靠性；
■ 單片機可對數值進行智能化處理，2級報警接點輸出，報警接點整定值可在量程范圍內任意整定，使用靈活方便；
■ 軸電流傳感器采用分半環型結構，易于安裝；
■ 采用LED作為人機界面，軸電流參數值及裝置狀態清晰直觀；
二、主要技術性能
測量范圍：0~5A 過流能力： １０A
測量精度： ＜1% 數顯方式： LED顯示
輸出信號： 繼電器接點輸出 2組 接點形式：ＤＰＤＴ
接點容量：10A/AC230V 5A/DC30V （阻性負載）
模擬量輸出： 4~20mA 負載阻抗：5００Ω
工作環境： 溫度0～50℃ 濕度＜95%
外形尺寸： 盤裝：寬×高×深= 160×80×250 通訊接口：RS485
電源： DC/AC220V/24V/50HZ 功耗： 20W
三、工作原理
環抱于大軸的軸電流傳感器實時監測主軸的電流變化，該變化量經變換及隔離放大處理后送入單片機的模擬采樣端口，單片機對采樣數值進行濾波、轉換處理后精確得出與主軸電流對應的數字量。監測控制器上的輸入按鍵用于2級報警點AL1、AL2的報警值的設定。LED顯示器可詳細顯示出主軸電流值。單片機對采集的數值分別與2級報警設定值比較后確定報警輸出狀態。監測控制器輸出的4~20mA模擬量與主軸電流0~5A呈線性對應關系。監測控制器中的試驗變壓器用于軸電流監測裝置的自檢測試。
四、面板說明
四位LED數碼管顯示窗：顯示參數
ok，lim1，lim2性質指示燈：數碼管當前顯示內容指示
按鍵區：設置操作儀表參數
