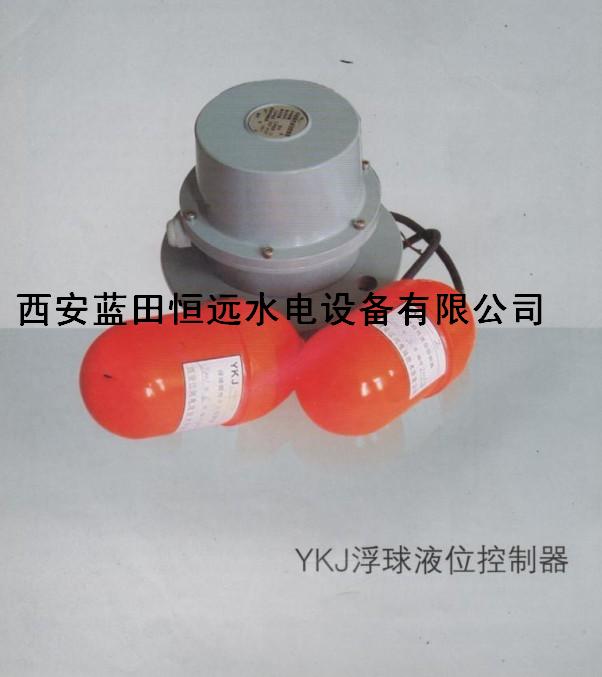

YKJ型電纜式浮球液位控制器，是利用浮球內藏干簧管發訊的液位開關，因外部無任何可動機構，特別適合于含有固體、半固體狀漂浮物的液體，粘稠狀液體：如下水道處理用水，工業廢水池及其他液體、槽液位自動報警和控制。當液位到達給定位置時，控制器迅速翻轉發出信號，動作范圍可在現場任意調節。
二、工作原理
YKJ型電纜式浮球液位控制器基本部件由浮球、懸索、重錘、導線等組成，干簧管發訊組件全部?jī)?nèi)藏在密封的浮球內。
YKJ型電纜式浮球液位控制器利用自身的外引電纜將其懸掛在指定的高度，當液面到到達裝設位置時，球體在原地旋轉180°，使浮球內開關動作，從而控制線路或發出報警信號。
三、技術參數
外形尺寸：浮球Φ70 120，
安裝孔尺寸：8-Φ18，Φ265
輸出信號：干簧管觸點輸出
觸點容量：1A/5A AC220V
觸點壽命：＞100000次
介質溫度：0℃ ~ 55℃
部件材料：浮球：ABS 塑料； 重錘：鋼件； 懸索：尼龍繩。
導 線：三芯軟塑料護套線。 電纜長度：4～30米
四、安裝方式和接線
YKJ使用前先檢查浮球表面是否有損壞情況，再用萬用表檢查控制器的輸出觸點通斷情況，當浮球正置時，端子1、2斷開，2、3接通；當浮球倒置時，端子1、2接通，2、3斷開。
YKJ安裝時，移動夾持具，使球體到達設定的液位位置，鎖緊夾持具，然后將浮球投入液體中，固定好電纜線（如下圖所示）。
YKJ每個浮球信號輸出為一組常開接點和常閉接點，用戶按盒內接線圖接線。
干簧管輸出觸電盡可能通過中間繼電器去控制負載，以延長使用壽命。
五、注意事項
請將電纜線直接拉到控制箱，避免
中間有接頭；若有接頭時，絕對不可將電
纜接頭浸入水中！
