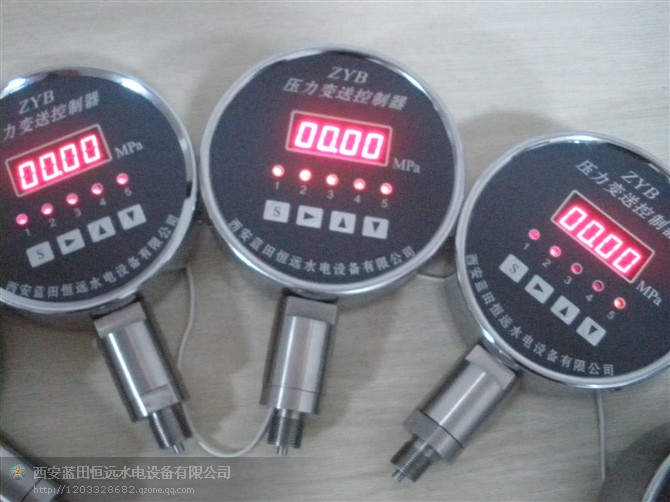

采用干式陶瓷應變壓力傳感器，集壓力測量顯示、壓力4~20mA壓力變送、繼電器控制三種功能于一體，可以應用在各種溫度＜85℃，弱腐蝕性的氣體、液體壓力測控。
二、特點：
■ 本產品具有LED顯示、模擬量輸出、6組繼電器接點輸出功能，具有適用范圍廣、應用方便的特點。
■ 選用德國原產干式陶瓷壓力傳感器，具有較高過載能力和極強的抗干擾能力，大大提高了應用的穩定性和可靠性。
■ 智能處理單元采用了高精度的頻率/電壓轉換電路和高集成度的嵌入微處理器，具有測量精度高的特點。
■ 報警、修正等參數設置均在變控器操作面板直接操作，可在線設置或修改參數，并具掉電保護功能，使用更為靈活方便。
三、工作原理
工業過程的壓力變化直接作用在陶瓷膜片的前表面，膜片電極將壓力的變化轉換為成比例的電壓信號輸出，該電壓信號經過信號處理電路后，送入微處理器的計數接口。微處理器精確測量頻率變化，并將其轉換成與壓力對應數字信號存入內存單元。該數字壓力值經過標度變換后進行顯示，并與設置的報警值比較后進行報警處理。處理器輸出與壓力對應的D/A電壓信號后經V/I變換輸出4~20mA電流值。變控器內的參數通過按鍵設置接口單元即可修改保存。
四、技術參數
■ 測量范圍 -0.1~25Mpa
■ 電源電壓：AC85～265V、DC110～340V或DC24V
■ 應用環境：若腐蝕性的液體、氣體 介質溫度≤85℃
環境溫度：0~50℃ 環境濕度≤90%RH
■ 輸出：1路模擬量和5路開關量
■ 繼電器觸點容量：3A/AC250V
■ 精度：±0.5% 年漂移＜±0.2FS
