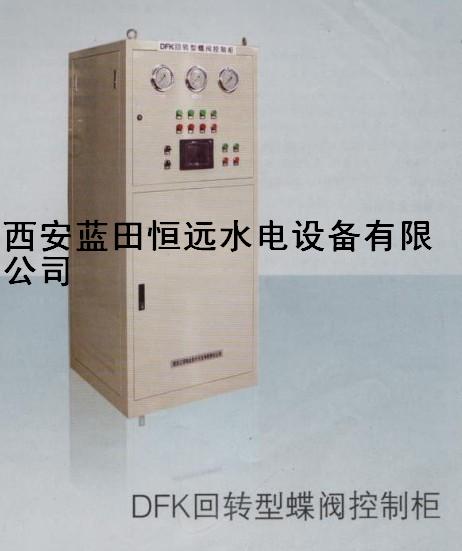

DFK回轉型蝶閥控制柜用于實現水電站進水閥門----蝶閥的開啟和關閉，該控制柜由液壓控制單元、PLC自動自動制動控制單元及其它自動化元件組成。柜體采用前、左、右門均可打開的三開門結構，以利于柜內元件的安裝、檢修和維護。
DFK回轉型蝶閥控制柜液肘單元采用了回轉閥為核心液壓元件，和傳統的蝶閥控制柜比較具有工作效率高，對操作介質的清潔度要求低，不易卡堵等明顯優點，可適用油壓操作和水壓操作蝶閥系統。
二、特點
■ 柜內所有液壓換向閥均采用球閥結構，克服了以往滑閥結構換向閥容易卡塞的現象，提高了工作的可靠性，延長了使用壽命。
■ 接力器用二位四通閥均采用球閥結構，其連接管路設置節流閥，可以通過調節其開度實現蝶閥開、關時間的調整。
■ 蝶閥控制柜操作控制以PLC為核心控制單元，結構簡單、可靠性強，并可實現開、關閥過程中異常報警。
■ 閥體、閥芯均采用不銹材料，確保換向閥長期可靠運行。
三、技術參數
■ 操作油壓： 2.5Mpa 4.0Mpa 6.4Mpa 10Mpa
■ 接力器油路公稱通徑： ф25mm ф32mm ф40mm ф50mm
■ 最大工作水壓： 2.5Mpa 4.0Mpa 6.4MPa (可根據用戶要求生產)
■ 電源電壓：220VAC 220VDC 110VAC 24VDC
四、工作原理
1、蝶閥開啟
■ 當需要開啟蝶閥DF時，SFZ3得電動作，使旁通閥YF開啟，蝶閥前后端壓差減小，當壓差達到允許值時，差壓開關CY的動作接點作用于SZF1，使其得電動作，鎖定SD拔出。鎖定拔出到位后，其位置接點動作， SZF2得電動作，蝶閥DF開啟。
■ 當?shù)y全開時，其開啟位置接點動作，閥開啟信號燈亮，SZF1和SZF5得電動作，旁通閥關閉。鎖定投入。
2、蝶閥關閉
■ 當需要關閉蝶閥DF時，關閥信號使SZF1得電動作，鎖定拔出，鎖定的到位位置接點使SZF2得電動作，SZF2切換油路將蝶閥關閉。閥關閉后，其位置接點動作，使SZF1得電動作，鎖定SD投入，碟閥關閉信號燈亮。
■ 閥的開啟和關閉還可以通過機械手動操作實現，其動作過程與自動工作時相同。
