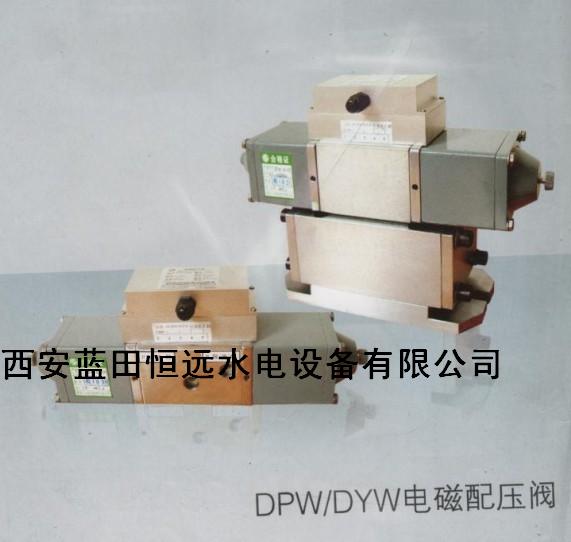

DPW-8-63G/B DPW-10-4.0-G型電磁配壓閥為帶有輔助接點可自斷電的臥式二位四通電磁換向閥，用于水電站及其它各種液壓控制系統中，為二位式執行機構(如液壓閥、調速器油缸等)換向配油。
DYW-15-63B型電液動配壓閥，是帶有液壓放大的二位四通電液動換向閥。它比一般電磁配壓閥多一級液壓放大，控制流量較大，可用于水電站各種液壓控制系統中，為工作流量較大的二位執行機構(如液壓閥，主閥油缸等)換向配油。
二、特點
■ 采用全密封接線盒，接合面處均用特種密封膠密封，電器絕緣性能及防護等級高。
■ 閥芯為水平臥設，驅動功率小，有多種等級直流工作電壓可供選擇。
■ 閥芯無需加設無壓排油管，回油直接進入集油槽。
■ 設有滾珠型機械自保持機構，可調整彈簧壓縮量改變自保持力的大小。
■ 行程開關動作可靠，接點容量大。
■ 電磁鐵的結構形式為濕式，外殼兼作導磁路且有較好的防護結構，動鐵芯連接桿引出端蓋外，可手動切換。
三、技術參數
■ 型號 DPW－8－63G/B DPW-10-4.0-G DYW-15-63B
■ 額定流量（1/min） 25 63
■ 工作壓力（Mpa） 2.5-6.3 2.5-6.3
■ 內泄漏（ml/min） ≤20 ≤50
■ 電磁鐵額定電壓（V）DC.36 48 110 220 DC.36 48 110 220
■ 電磁鐵消耗功率（W） 25-35 25-35
■ 管路通徑 8 10 給油管15，回油管18
■ 管路連接方式 卡套式接頭 焊接式接頭
■ 總重量（Kg） 6 15
■ 環境溫度：＋5℃-- +40℃ 介質溫度：≤50℃ 相對濕度：≤95%
四、外形尺寸、安裝
DPW電磁閥板式連接油口標識及尺寸圖
DYW電液動配壓閥連接油口標識及尺寸圖
DPW電磁管式連接油口標示尺寸圖
