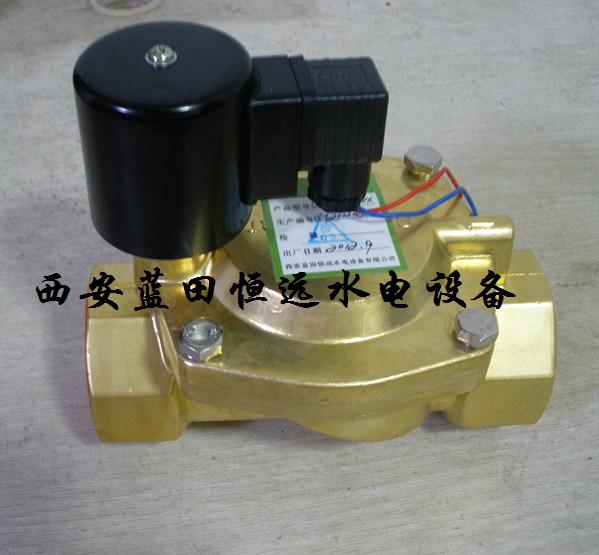

DCF23電磁空氣閥是單線圈兩位三通電磁換向閥， DCF23S為雙電控，DCF23D為單電控。它通過電磁鐵的通（斷）電，開啟（關閉）閥端的先導孔，使閥芯換向，從而控制流體介質的通斷。主要用于電力、機械、冶金、化工、輕工等部門，工作在介質為水、空氣、油等管道中，用以實現遠程自動控制。
二、特點
■ 體積小，重量輕，工作可靠。
■ 電磁鐵線圈為長期工作制，驅動功率小。
■ 帶手動操作機構。
三、工作原理
DCF23電磁空氣閥主要由電磁鐵、閥體、閥芯、閥套等組成。
當電磁鐵勵磁時，動、靜鐵芯吸合，打開先導孔，閥芯在上下端差壓力作用下向下移動，將P腔與A腔接通，R腔與A腔斷開，同時滾珠卡入閥芯右端圓弧槽中，以保持這種狀態。手動時，可把旋紐1從位置0轉動至位置1，即可實現手動操作。
當電磁鐵失電時，彈簧推動閥芯向上移動，將R腔與A腔接通，P腔與A腔斷開，同時滾珠卡入閥芯右端圓弧槽中，以保持這種狀態。手動時，可把旋紐2從位置0轉動至位置1，即可實現手動操作。
四、技術參數
■ 公稱通徑：10mm、15 mm
■ 工作壓力：0.15-1.0MPa
■ 工作介質：壓縮空氣、清潔水、油
■ 介質溫度：0-50℃
■ 工作電壓：DC220V, DC110V, DC48V, AC220V AC/DC24V
■ 功 耗：15W
■ 工作方式：長期工作制
五、安裝與使用:
■ 電磁空氣閥應水平安裝。
■ 連結管路時,應將管路清掃干凈。
■ 閥體三個腔螺紋為G1/2，配卡套式接頭，通徑Ø10mm，配用管道外徑為Ø12mm，通徑Ø15mm，配用管道外徑為Ø18mm，卡外徑為Ø12mm銅管。
