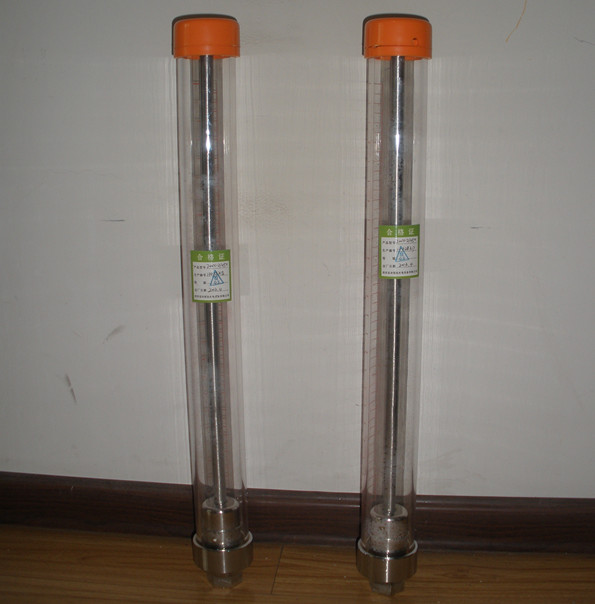

ZWX型軸承油位信號器
軸承油位信號器適用于水輪發電機稀油軸承的油面監視，可在過高和過低的油面發出信號，亦可直接觀察油面位置。
一、結構特點:
軸承油位信號器主要由：外管、磁性浮球、磁控開關、出線板等組成。工作時，磁性浮球在稀油浮力作用下隨油面升降。當靠近安裝好的磁控開關接點時，浮球中磁性體以磁力驅動磁控開關接點瞬間切換，可發出高、低油位信號。
本信號器采用大功率、長壽命、銀觸點專用磁控開關，在磁性浮球通過磁控開關時，保證了接點在安裝好的位置只動作一次，使動作準確可靠，避免產生誤動作。外管材料選用能耐較高溫度的透明PC樹脂，可便于直接觀察油面位置。
二、維護使用:
☆ 軸承油位信號器為立式安裝。
☆ 出線孔不能卡堵，使管內、外氣壓相等，在開口無壓條件下使用。
☆ 與油箱連接的管路應盡量伸入油箱中間位置，以使油面相對穩定。
工作介質：、水、油；
Ø 介質溫度：5℃～80℃；
Ø 液位測量范圍L：150；250；380；450；600；700；900；1000mm 或按用戶要求；
Ø 接點數量：2對轉換接點(也可按用戶要求增加)；
