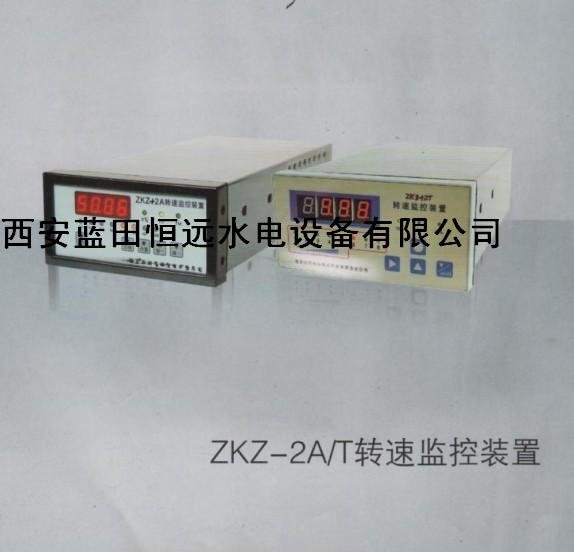

ZKZ-2A/2T型轉速監控裝置外接電壓互感器或永磁機信號，實時監測水輪發電機組的轉速，并在機組各轉速點輸出開關量信號和與機組轉速對應的模擬量信號，為自動開、停機及電廠監控系統服務。
二、特點
■ZKZ-2A/2T型轉速監控裝置集頻率表、轉速表、轉速繼電器、轉速測試儀表于一體，是多用途轉速監控儀表；
■轉速測量采用了變閘門側周期的先進測量原理，具有測量精度高、實時性強的特點；
■裝置測控精度只決定于晶振的誤差和穩定性，因此轉速接點出口值可保持長期運行而不變化；
■轉速接點輸出采用回差閉鎖方式防止波形畸變引起輸出誤動作，根據電廠運行需要，可以在現場方便地對8個轉速出口值進行一定范圍的整定。
■該裝置還具有標準4～20mA 電流輸出，可選RS485（MODBOS RTU）通訊輸出，可以方便的與全廠計算機監控系統連接。
三、主要技術性能
測量信號路數： 一路脈沖信號、一路PT信號（或永磁機信號）
測量頻率范圍： 0.05～100Hz
測量精度： 非線性度＜1%，轉速死區＜0﹒02%
數顯內容： 發電機頻率，轉速百分比，各路輸出整定值。
開關量輸出信號： 轉速值信號：8路，每點可由用戶在所定范圍內整定。
機組蠕動報警輸出信號1路（SPST）
裝置電源故障報警信號1路
模擬量輸出： 4～20mA(對應于機組轉速0%Ne～200%Ne)
通訊輸出： RS485（MODBOS RTU）
工作環境： 溫度0～50℃ 濕度＜85%
外形尺寸： 盤裝160×80×250mm
工作方式： 連續
電源： DC110～340V或 AC85～265V/50Hz
功耗： 12W
四、工作原理
取自發電機電壓互感器或永磁機的正弦波信號，經信號變壓器隔離、濾波限幅處理后輸入到放大整形電路，再轉換成頻率與輸入信號相同的方波信號送入單片機計數。單片機內經過數值變化，將反映信號周期的計數值轉換為頻率、轉速百分比等機組特征參數。單片機系統將已轉換的上述機組特征參數進行顯示、記憶、并與預設的各檔轉速報警值進行比較，經驅動電路使對應的繼電器動作。
五、面板說明
N1~N8輸出狀態指示燈：輸出繼電器動作狀態指示
四位LED數碼管顯示窗：顯示運行及設置參數
性質指示燈：n%亮，表示顯示值為轉速百分比
fp亮，表示輸入信號源為齒盤信號fM亮，表示輸入信號源為殘壓信號
按鍵區：設置操作儀表參數
