WSZP型測溫制動控制屏
WSZP型測溫制動控制柜用于水輪發電機組上、下導軸承和推力軸承，水輪機導軸承的軸瓦溫度和油槽內的油溫，發電機線圈和鐵芯，空氣冷卻器前后空氣的溫度等進行監視和測量。當水輪發電機組轉速下降到額定轉速的3 0％~3 5％時，用轉速信號測控裝置來的電氣信號改變制動管路中的氣體流向，實現機組加速停機。
二、特點
本柜主要由柜體、測溫測速系統、制動密封系統、壓力控制顯示系統四部分組成。該柜具有精度高、易操作、動作性能可靠、自動化程度高、使用壽命長、性能價格比優越等優點，在同類型產品中處于領先地位。
三、主要技術參數
1、儀表輸入電源：AC 220V±15％； DC100~ 250V
2、空氣閥操作電源：DC 220V、110V或AC 220V
3、制動系統工作氣壓：0.1~1MPa
4、制動器控制方式：?jiǎn)蜗?、雙向
5、進出氣管徑（內徑）：φ8、φ10、φ12、φ15
6、氣制動閥：采用本廠生產的DCF23電磁組合閥
7、油制動閥：采用本廠生產的DPW-8D電磁配壓閥
8、油制動工作壓力：2.5-6.3MPa
9、柜體外形尺寸：800mm×600mm×2260mm
10、表柜內管件：紫銅管
11、柜內儀表配置：（數字儀表均為本廠產品）

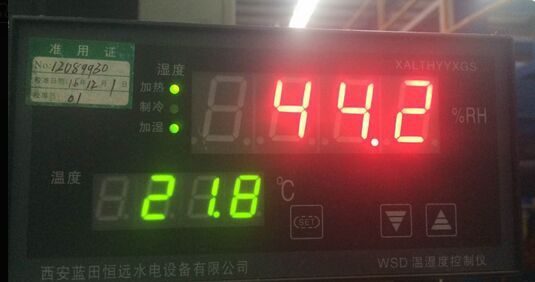

1）智能數字溫度表，
一般采用160*80外形尺寸也可以采用尺寸96*96、96*48、72*72
2）轉速信號測控裝置、巡檢儀、剪斷銷信號裝置
外形尺寸均是160*80mm
3）電接點壓力表、壓力表外形尺寸儀表一般采用DN100mm，
也可以用DN150，更高配置的也可以采用數字儀表（需配壓力變送器）
4）儀表柜在空間還有的情況下也可以根據用戶的需要加裝一些其他的一些配置
如：振動擺度儀表、調速器控制裝置等。
四、訂貨須知
出氣管徑（內徑）、工作電壓VDC或VAC、特殊要求時請注明外形及安裝尺寸
